Инструкция по установке СНПЧ на HP Officejet PRO 8610/8620

Относится к моделям

HP Officejet Pro 8610 8620

КОМПЛЕКТАЦИЯ

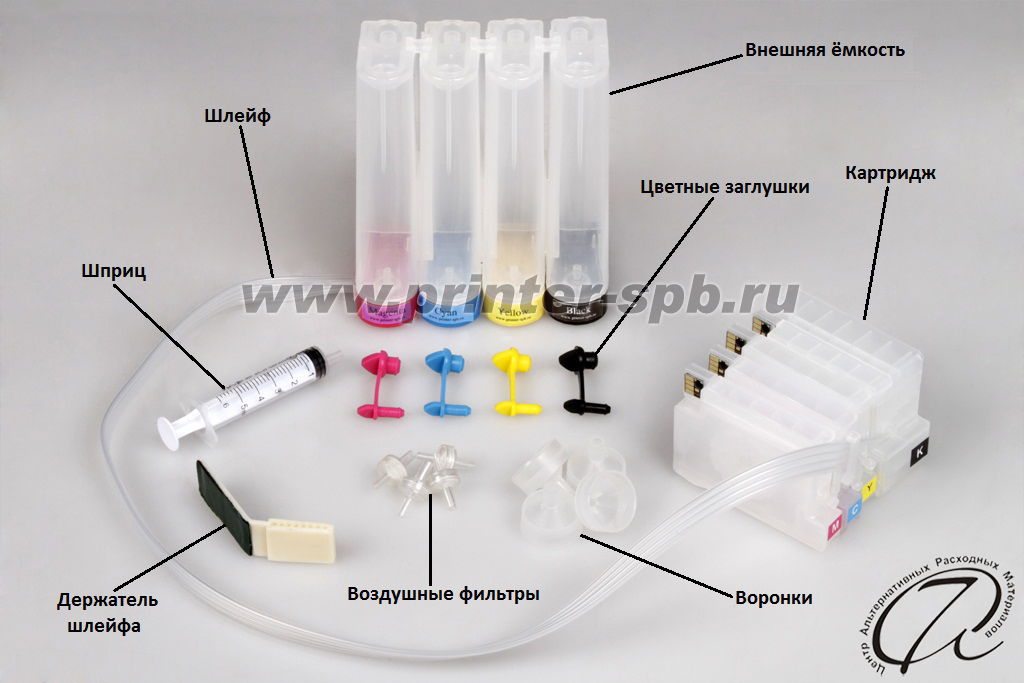

СТАНДАРТ

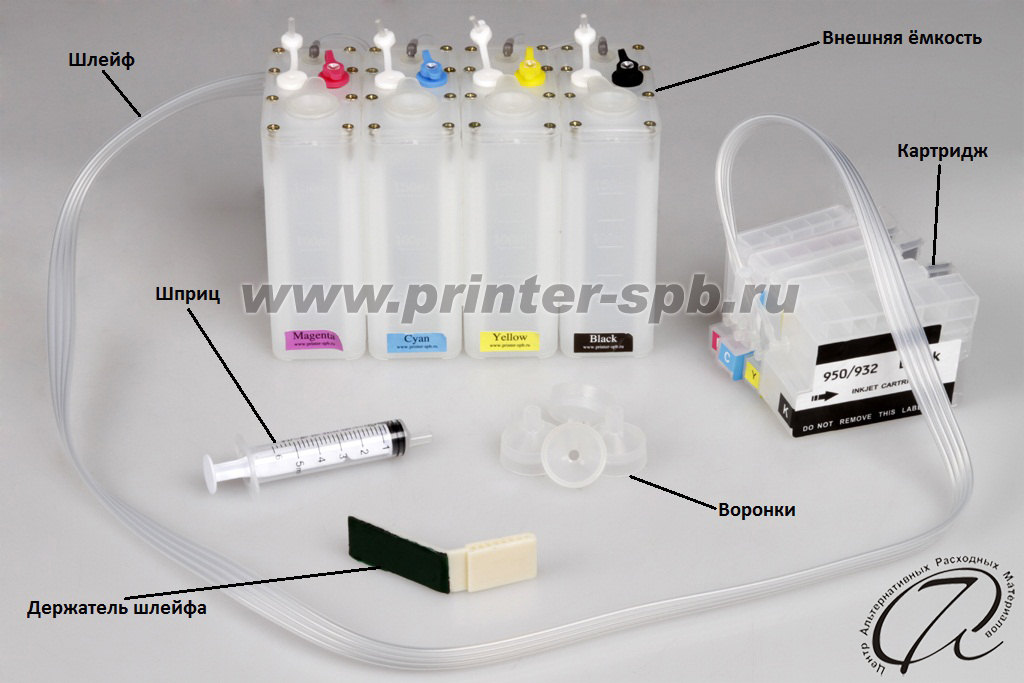

ПРЕМИУМ

внешняя емкость – 4 шт.;
картридж – 4 шт.;
шлейф;
держатель шлейфа – 1 шт.;
шприц – 1шт.;
воздушные фильтры – 4 шт.;
цветные заглушки – 4 шт.;
воронки – 4 шт.

внешняя емкость – 4 шт.;
картридж – 4 шт.;
шлейф;
держатель шлейфа – 1 шт.;
шприц – 1шт.;
воронки – 4 шт.

УСТАНОВКА СИСТЕМЫ

1. ВАЖНО! Перед установкой СНПЧ в программном обеспечении к принтеру отключите защиту картриджей в закладке «Защита картриджей HP», инициализируйте оригинальные картриджи, которые идут в комплекте с принтером, напечатайте 10-15 страниц в цвете. Напечатайте тест дюз (см. инструкцию к принтеру). Убедитесь, что принтер исправен и тест дюз проходит на 100%.

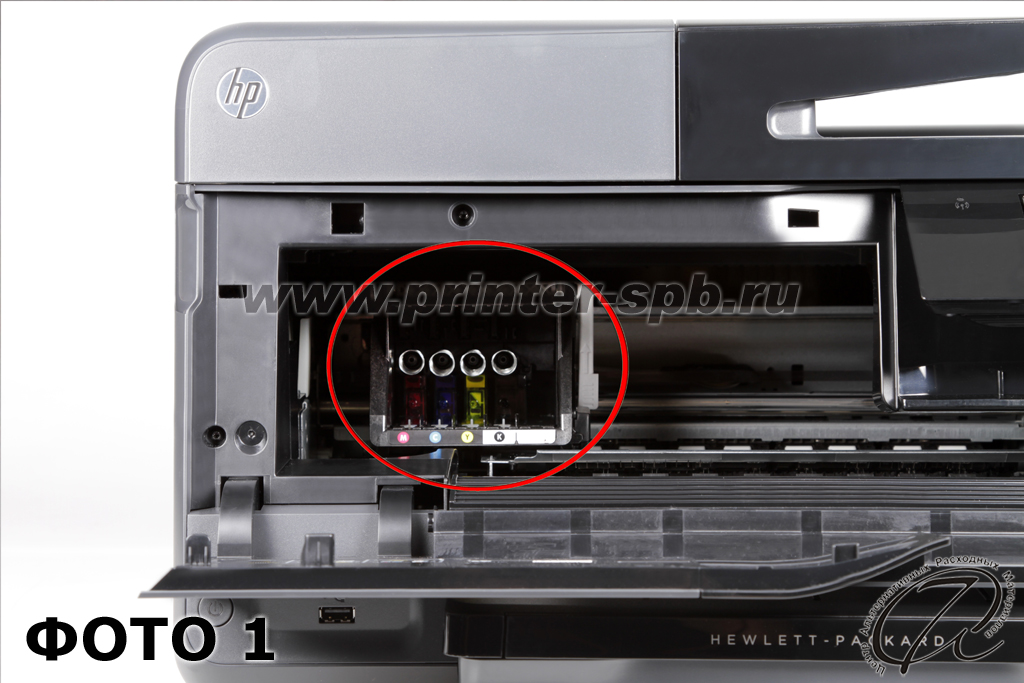

Приведите каретку принтера/МФУ в положение замены картриджей (это стандартная процедура, подробнее читайте в справочном дополнении к инструкции). Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Каретка при этом будет высвобождена, ее можно будет двигать вправо и влево свободно. Если оригинальные картриджи находятся в каретке, то выньте их (ФОТО 1).

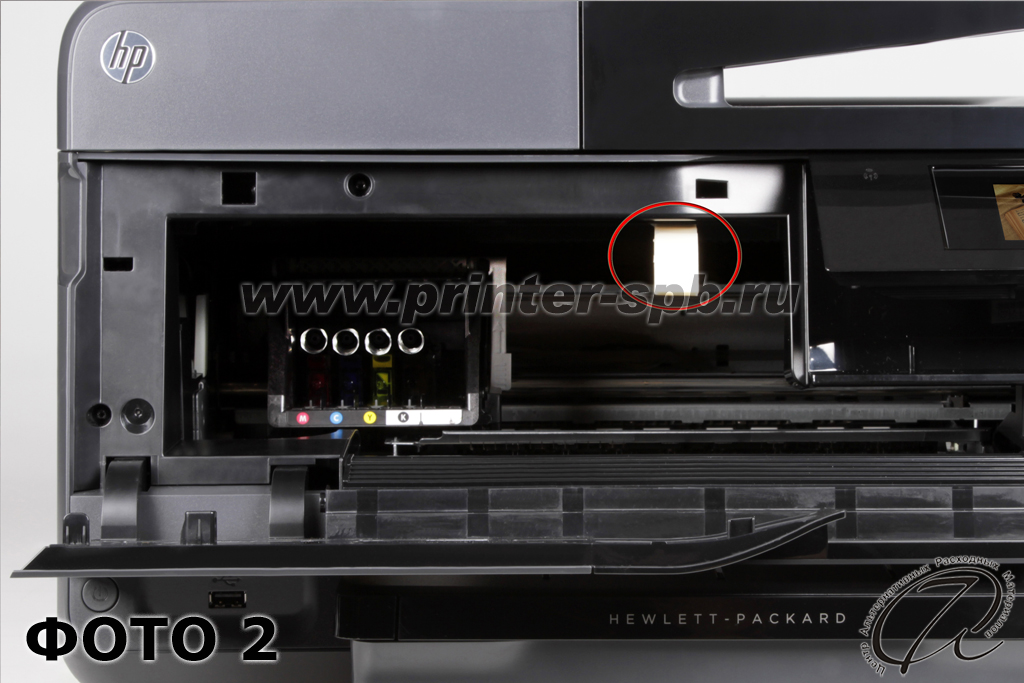

2. Закрепите держатель на верхней панели принтера, как это показано на ФОТО 2.

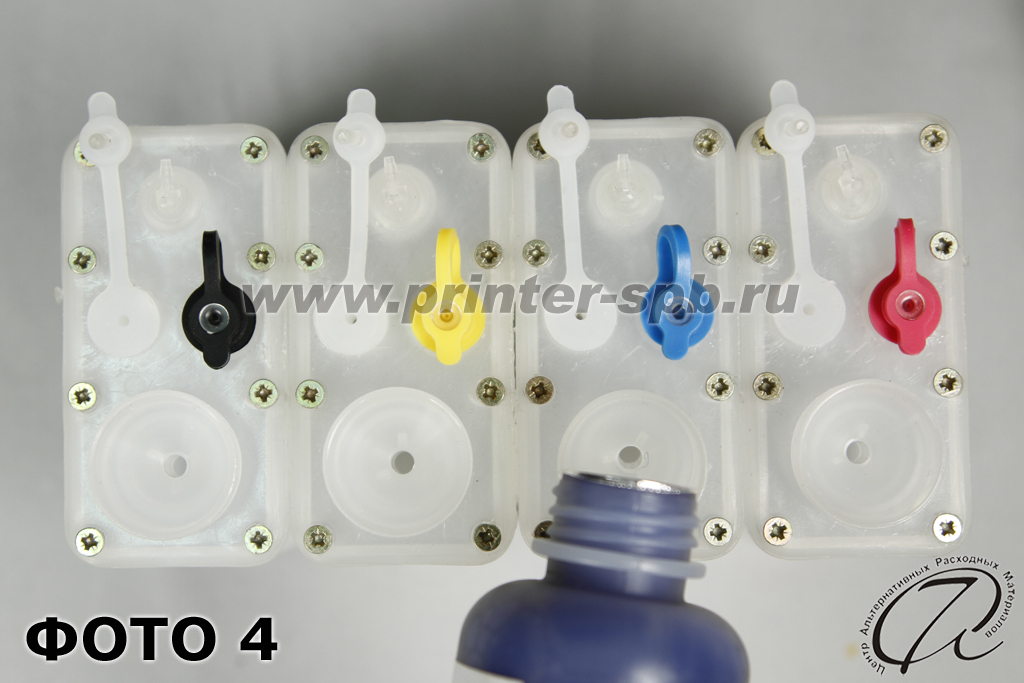

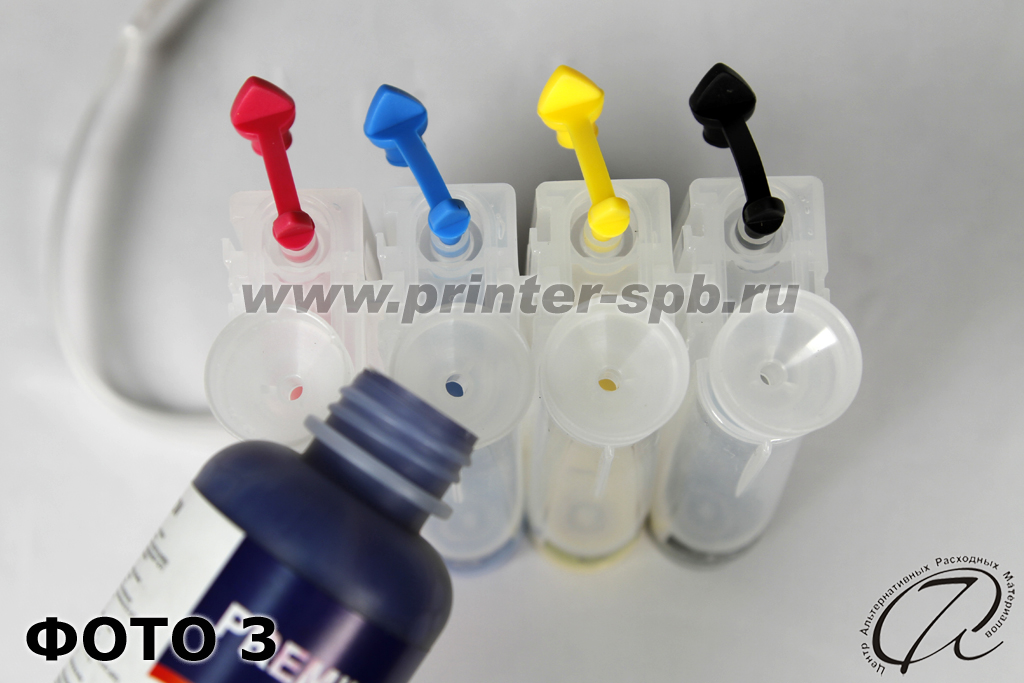

3. Наполните емкости чернилами. Для этого закройте пробками маленькие отверстия (для системы СТАНДАРТ, ФОТО 3). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для заправки системы ПРЕМИУМ — откройте белые пробки и закройте цветные (ФОТО 4). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях менее 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

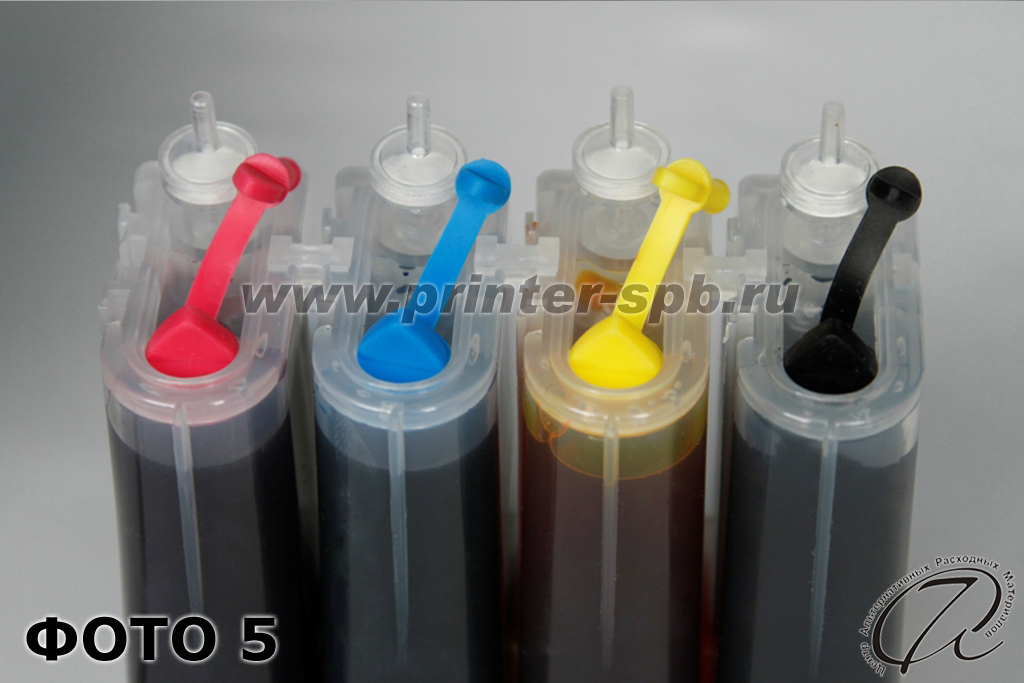

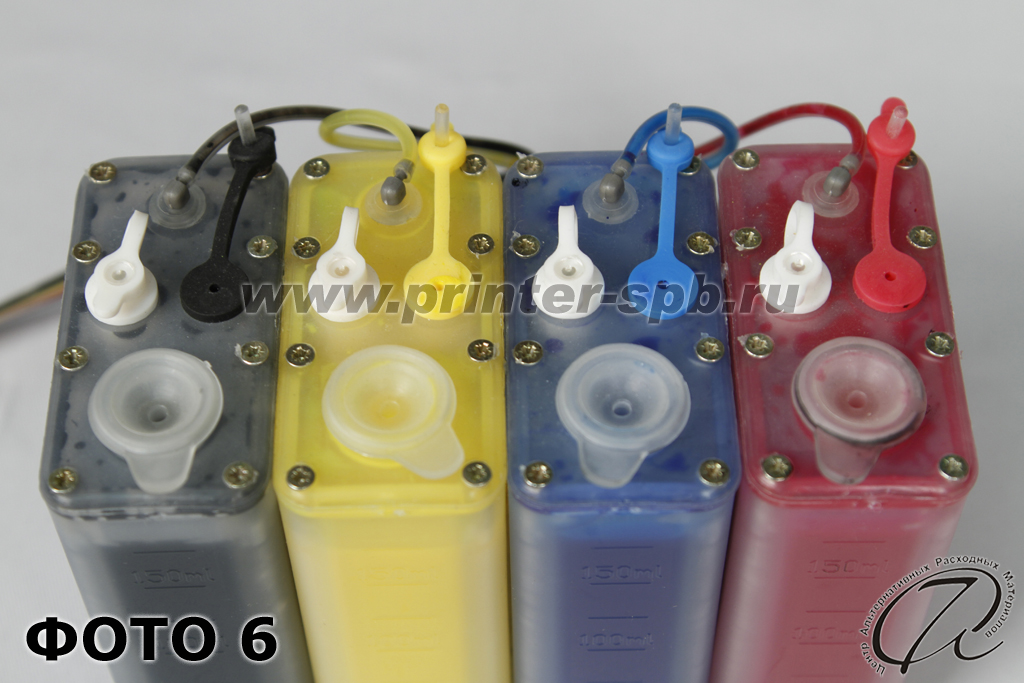

4. Выньте воронки и закройте заправочные отверстия заглушками. В системе СТАНДАРТ в маленькие отверстия в емкостях вставьте воздушные фильтры (ФОТО 5). В системе ПРЕМИУМ закройте белые пробки и откройте цветные (ФОТО 6).

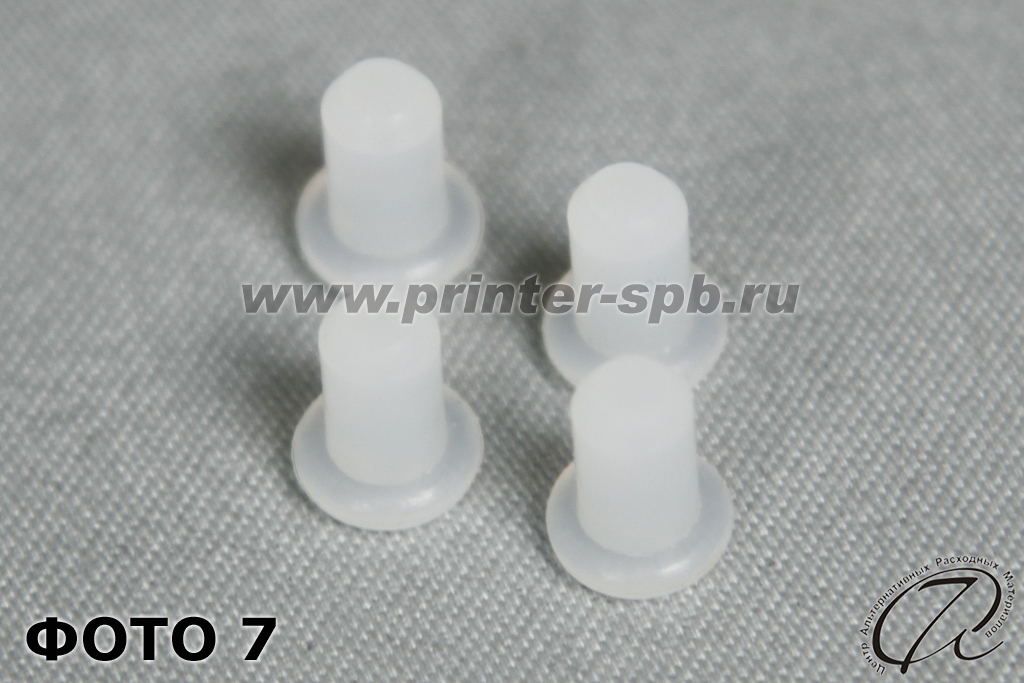

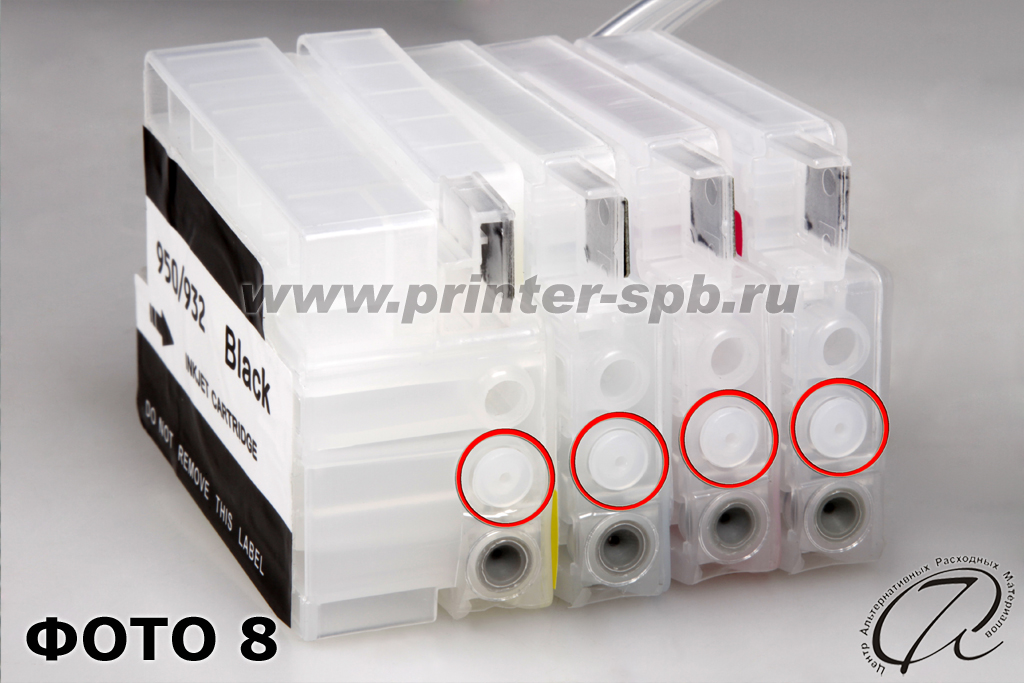

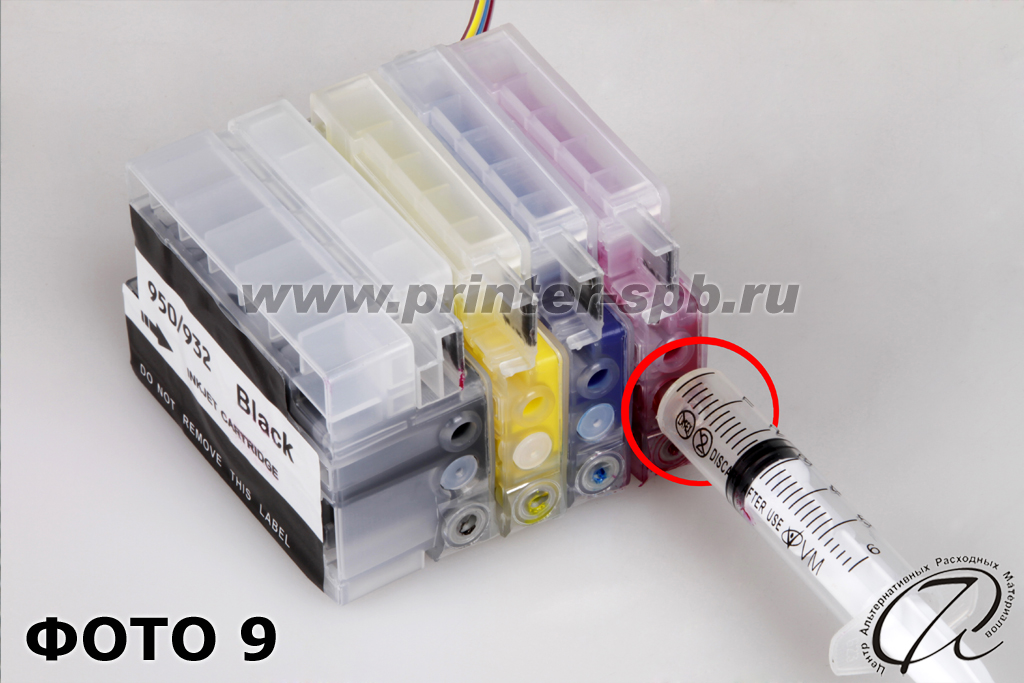

5. Извлеките маленькие заглушки (ФОТО 7) из картриджей (ФОТО 8). Используя шприц «протяните» чернила из емкостей через шлейф в картридж, медленно потянув на себя поршень шприца (ФОТО 9). Аналогично повторите эти действия для каждого картриджа. После проделанной процедуры установите маленькие заглушки обратно в картриджи.

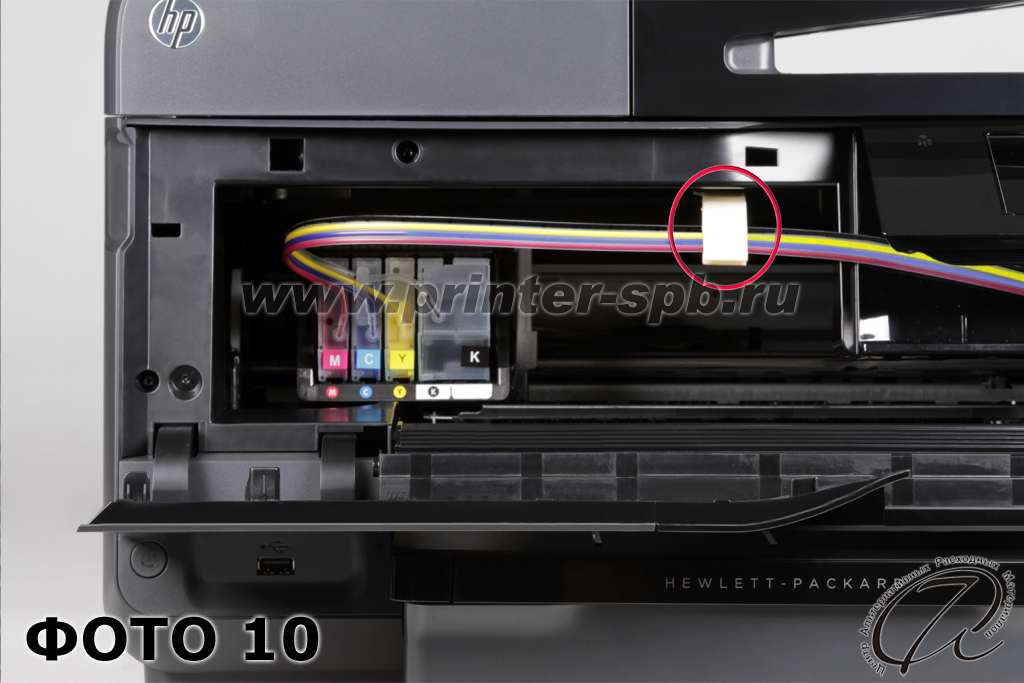

6. Вставьте блок картриджей в каретку, при этом необходимо сильно нажать на них до появления характерного щелчка. Установите шлейф через Г-образный держатель таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу (ФОТО 10). Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер.

Установленная СНПЧ не изменяет алгоритма работы принтера.

ВАЖНО! При использовании системы непрерывной подачи чернил принтер иногда может выдавать сообщение, что картридж требует замены. Лечится это очень просто – открытием/закрытием крышки принтера.

Внешние ёмкости необходимо поставить на высоту примерно равную расположению картриджей! Иначе возможно перебои в поступлении чернил в картриджи.

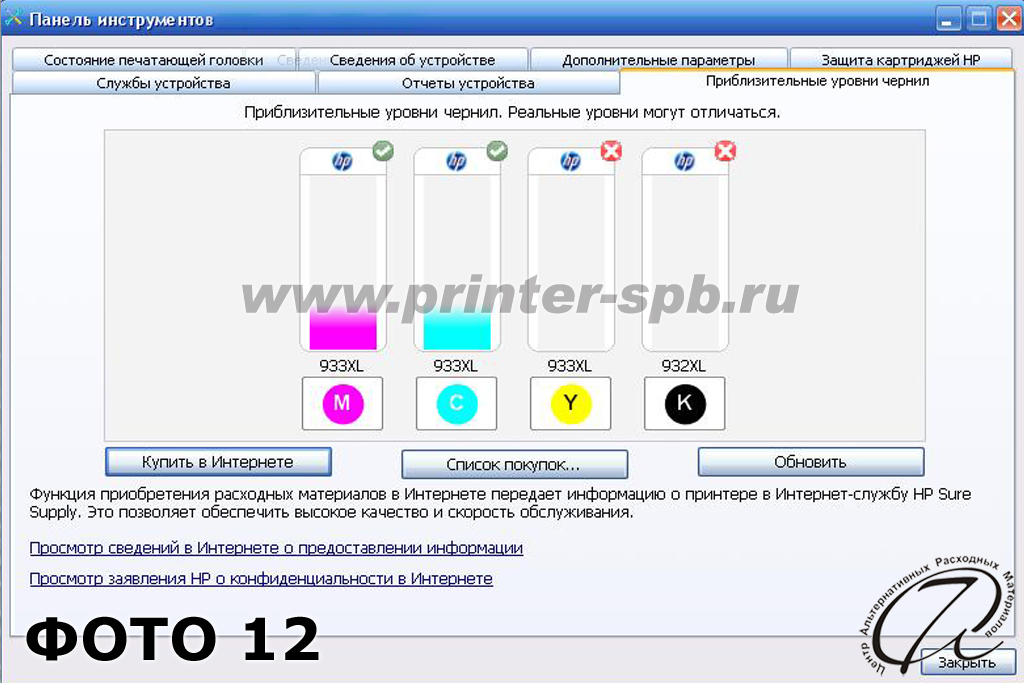

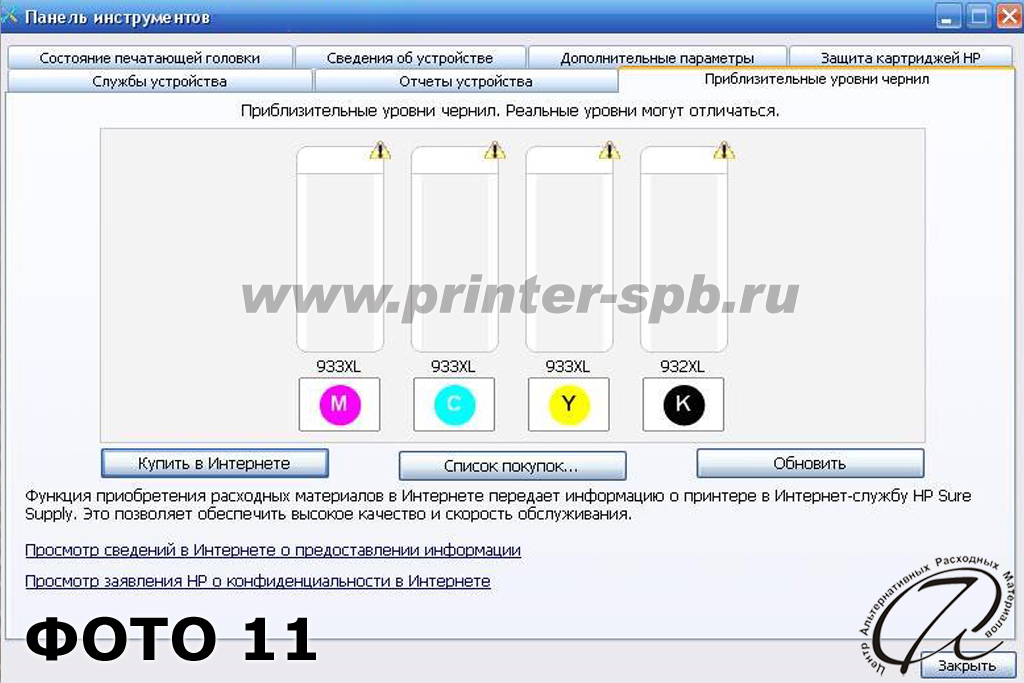

После установки системы. Зайдите на своём ПК в помощник по принтеру HP Officejet PRO 8610/8620, далее в открывшемся окне нажмите на иконку «Приблизительный уровень чернил», либо откройте «Обслуживание принтера», где откройте вкладку «Приблизительный уровень чернил» (ФОТО 11, 12), либо можно использовать информацию по уровню чернил на панели управления (экране) принтера.

Если картинка такая, то все хорошо, можно работать на принтере.

Если картинка такая, то принтер откажется печатать. Для лечения этого, необходимо выполнить действия, описанные в приложении № 1 к инструкции.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Как привести каретку в положение замены картриджей.

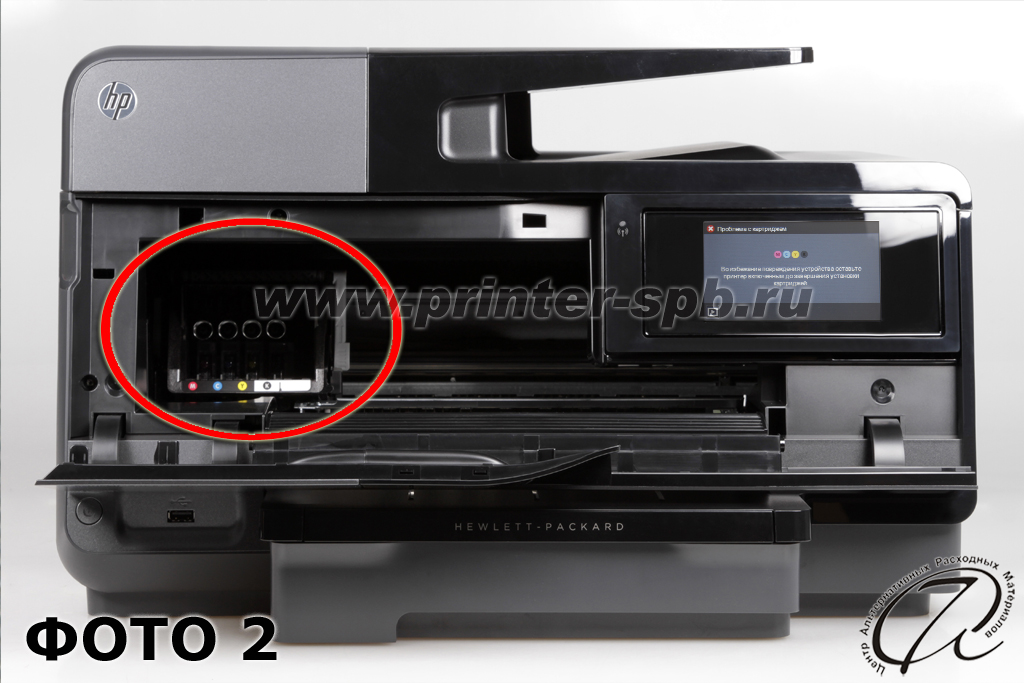

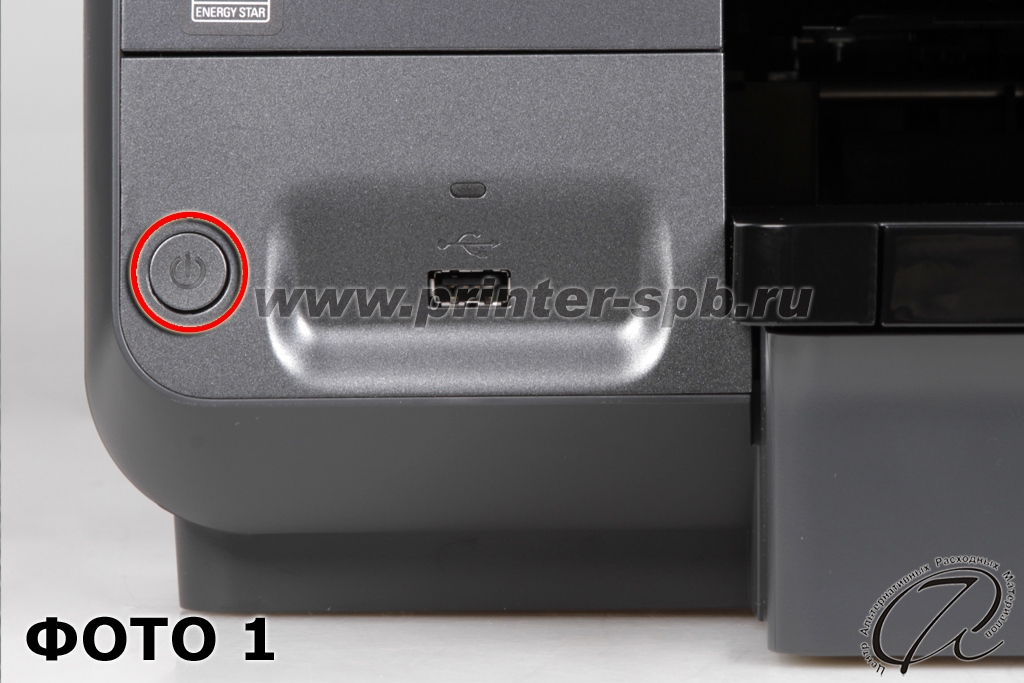

Подсоедините принтер к электросети и нажмите на кнопку включения (ФОТО 1). Откройте крышку принтера, каретка встанет в положение замены картриджей (ФОТО 2).

Тест дюз.

Тест через меню принтера.

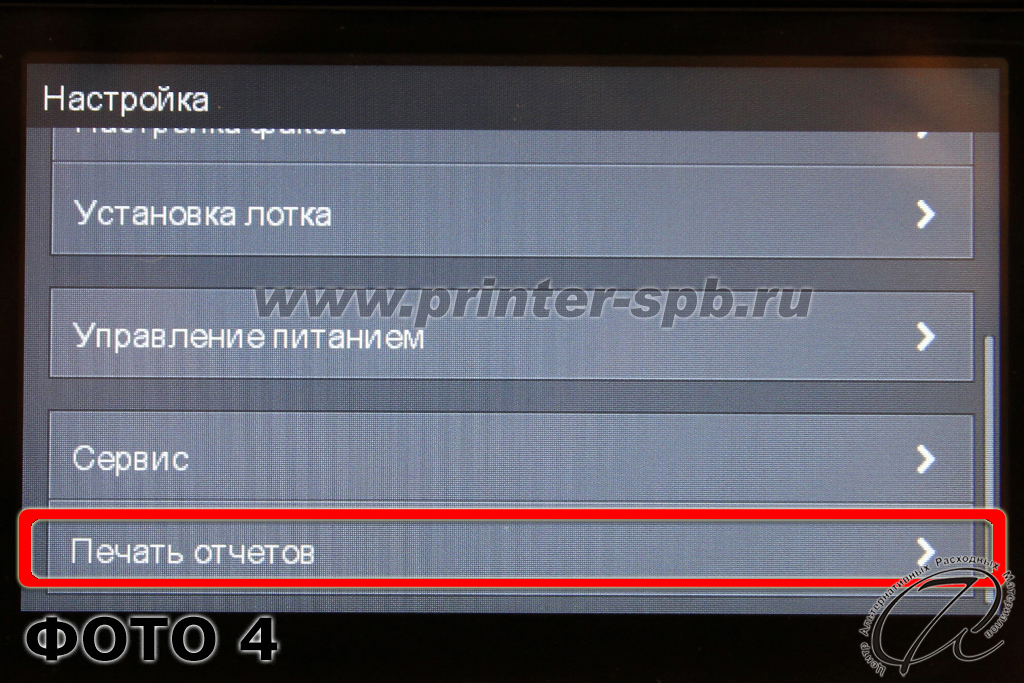

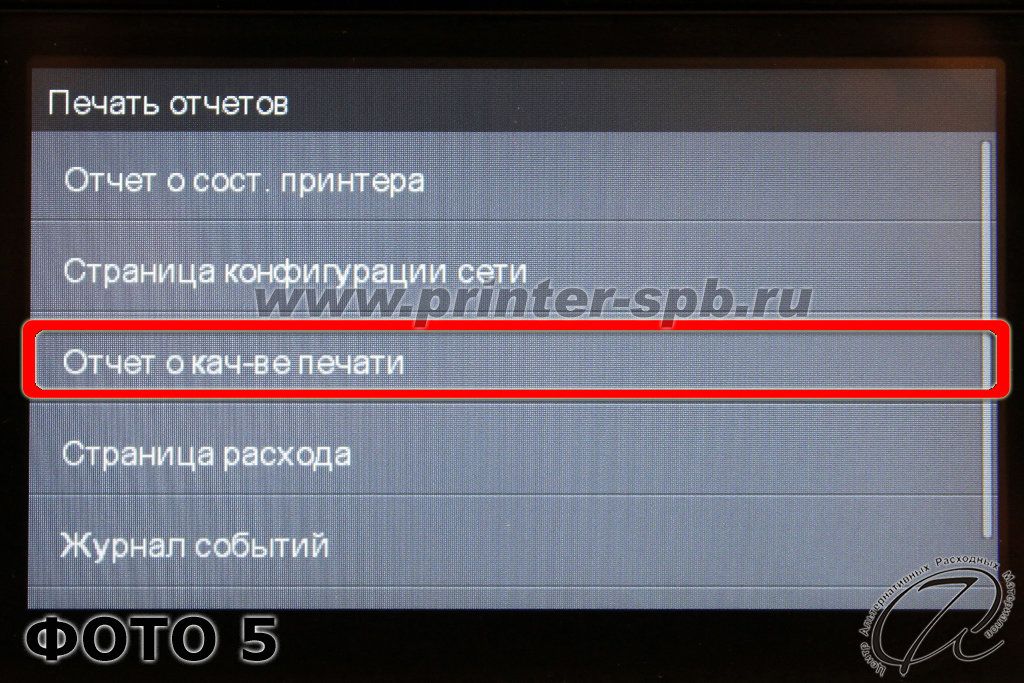

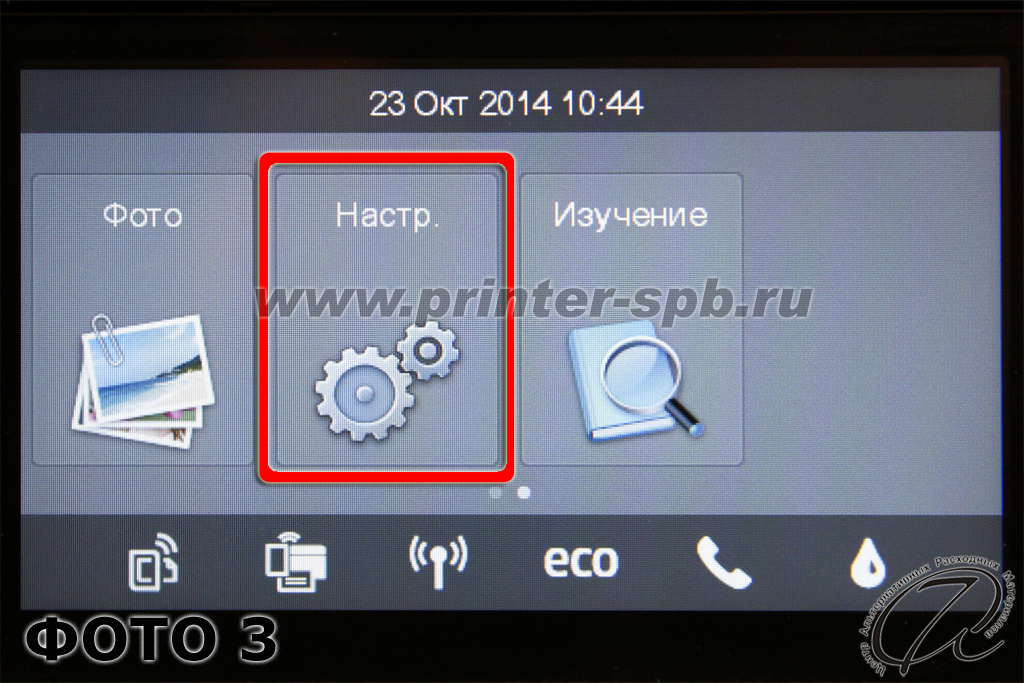

В главном меню принтера (пролистнув экран вправо) выберите и нажмите кнопку «Настройки» (ФОТО 3), затем выберите пункт «Печать отчётов» (ФОТО 4), далее пункт «Отчёт о кач-ве печати» (ФОТО 6).

Тест через меню ПК.

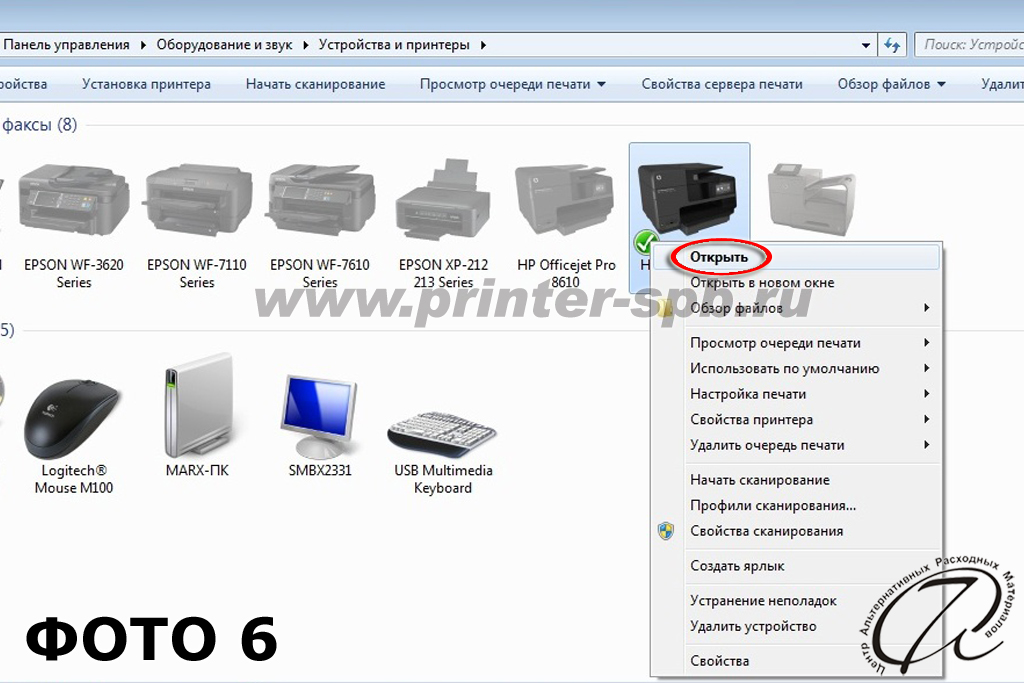

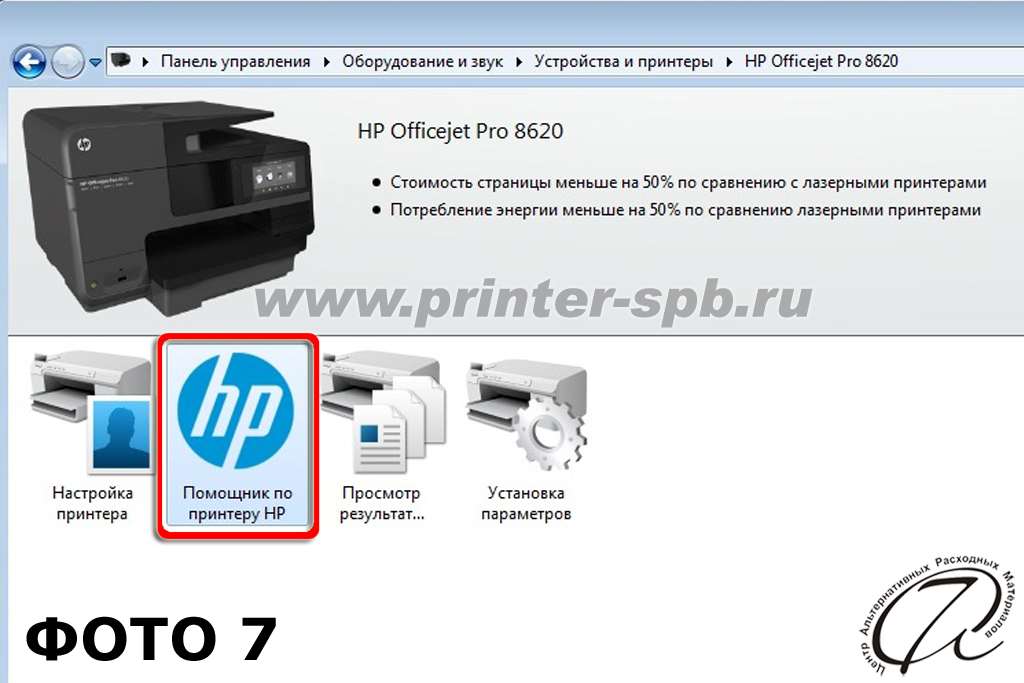

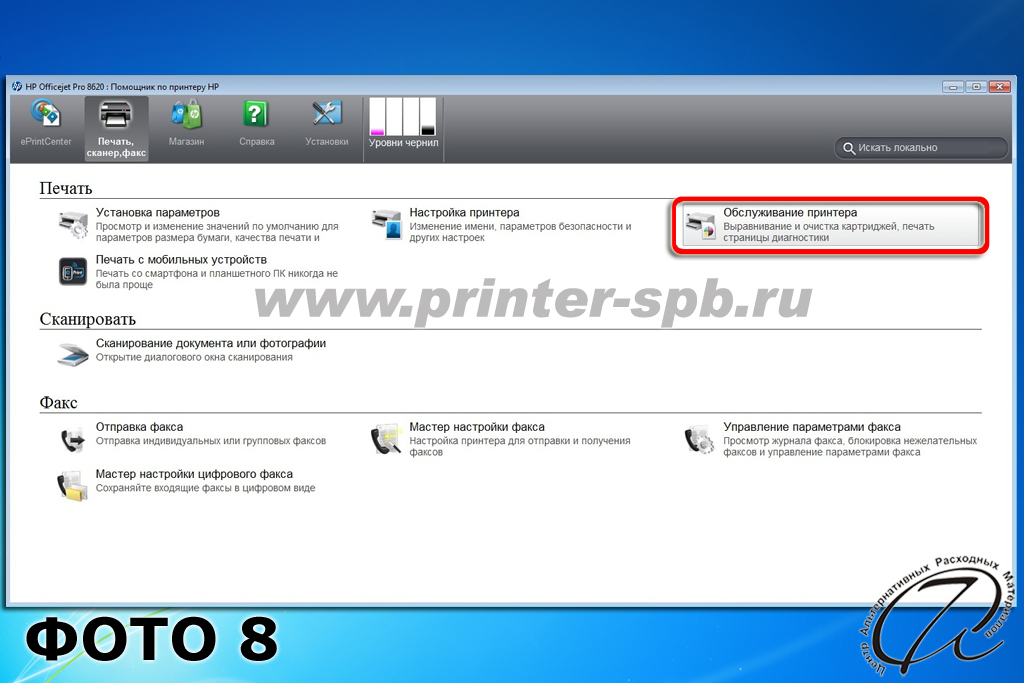

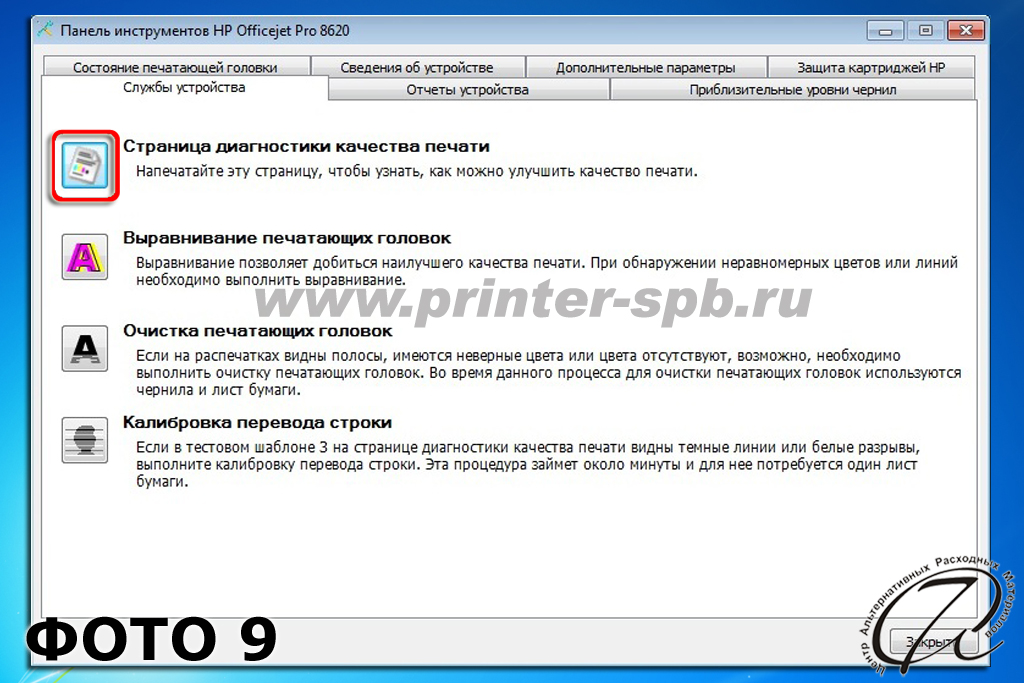

Зайдите на компьютере в «Панель управления» \ «Оборудование и звук» \ «Устройства и принтеры», выберите свой принтер, а с помощью контекстного меню выберите "Открыть" (ФОТО 6) \ «Помощник по принтеру HP» (ФОТО 7) \ «Обслуживание принтера» (ФОТО 8)\ Откроется панель инструментов HP, где во вкладке «Службы устройства» необходимо нажать на иконку «Страница диагностики качества печати» (ФОТО 9).

Убедитесь, что тест печати хороший и проходит на 100%, как говорится в распечатанном шаблоне, если так, то всё ОК. Если в распечатанном шаблоне есть какие-то проблемы, то необходимо сделать пару прочисток и дать постоять минут 20 и затем повторить тест.

ПЕЧАТЬ ТЕСТА ЧЕРЕЗ МЕНЮ ПРИНТЕРА

ПЕЧАТЬ ТЕСТА ЧЕРЕЗ МЕНЮ ДРАЙВЕРА С КОМПЬЮТЕРА

Прочистка печатающей головки (ПГ).

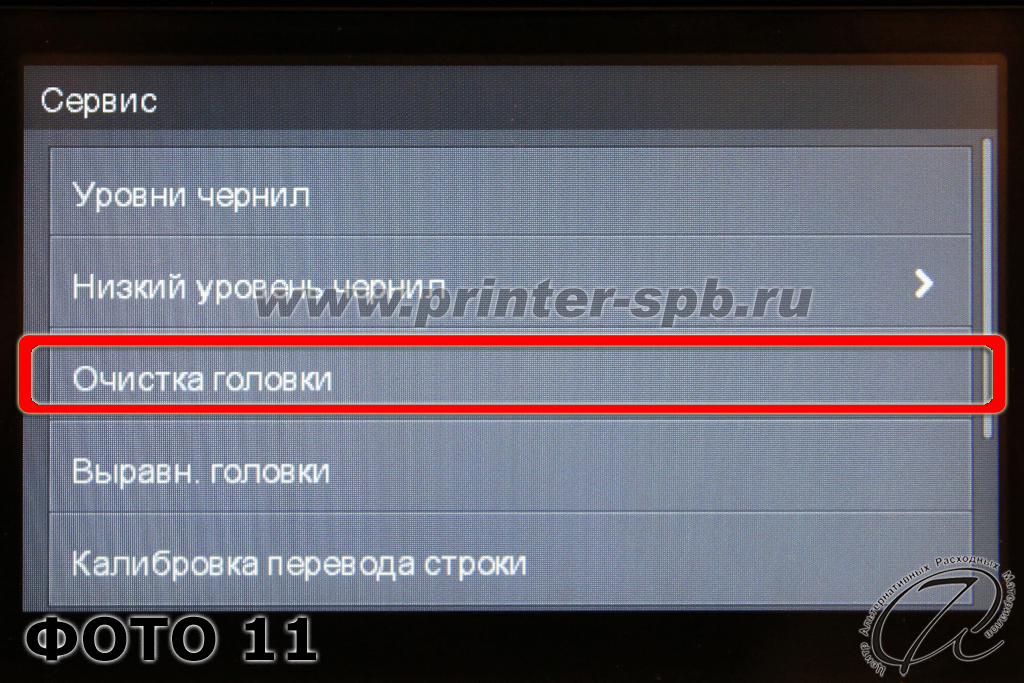

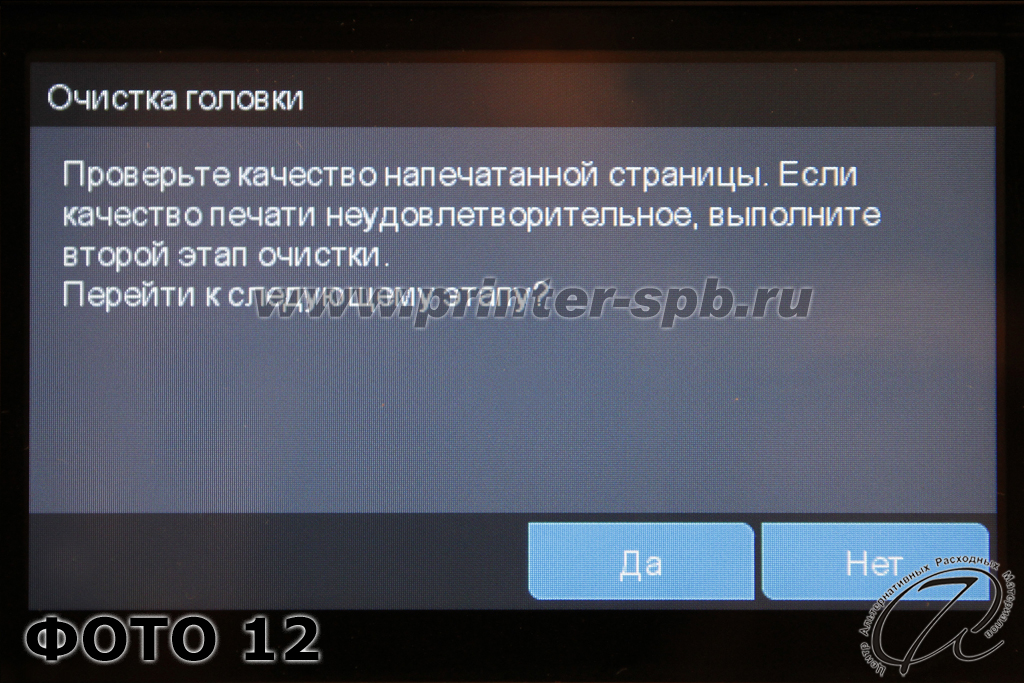

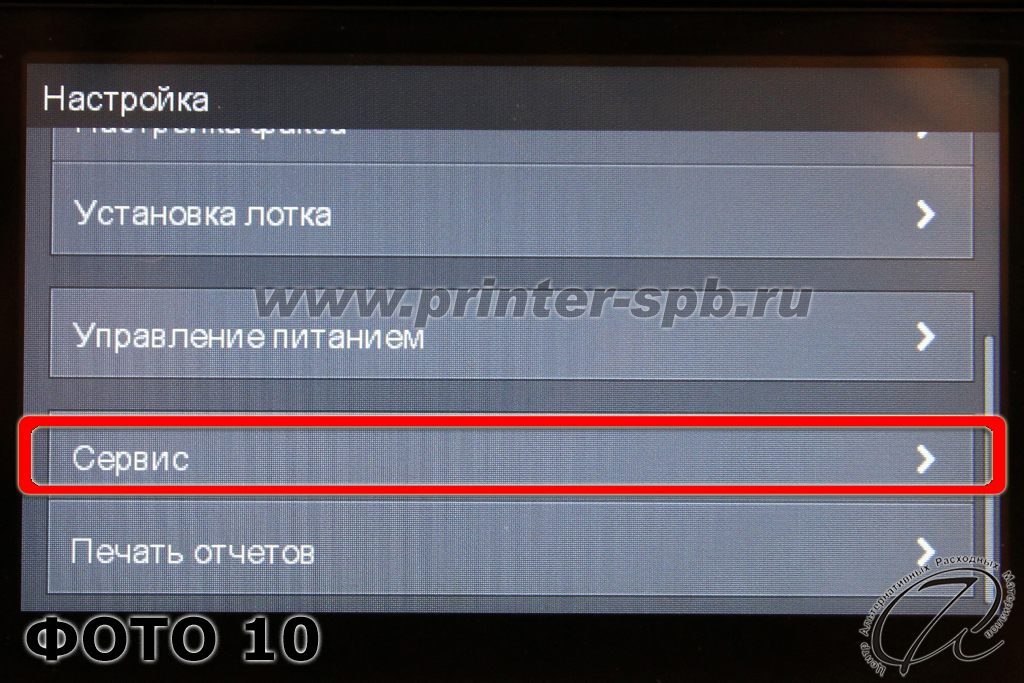

Прочистка через меню принтера. В главном меню принтера выберите и нажмите кнопку «Настройки» (ФОТО 3), затем выберите пункт «Сервис» (ФОТО 10), далее пункт «Очистка головки» (ФОТО 11). Если качество печати будет удовлетворительным, то в появившемся сообщении «» выберите «НЕТ», а в случае, если результат печати теста неудовлетворительный, тогда выберите «ДА» и вы перейдёте к следующему этапу очистки (ФОТО 12), затем, то же самое и будет предложена последний, в третий этап очистки (если и в последний раз результат будет неудовлетворительный, будет предложено заменить печатающую головку).

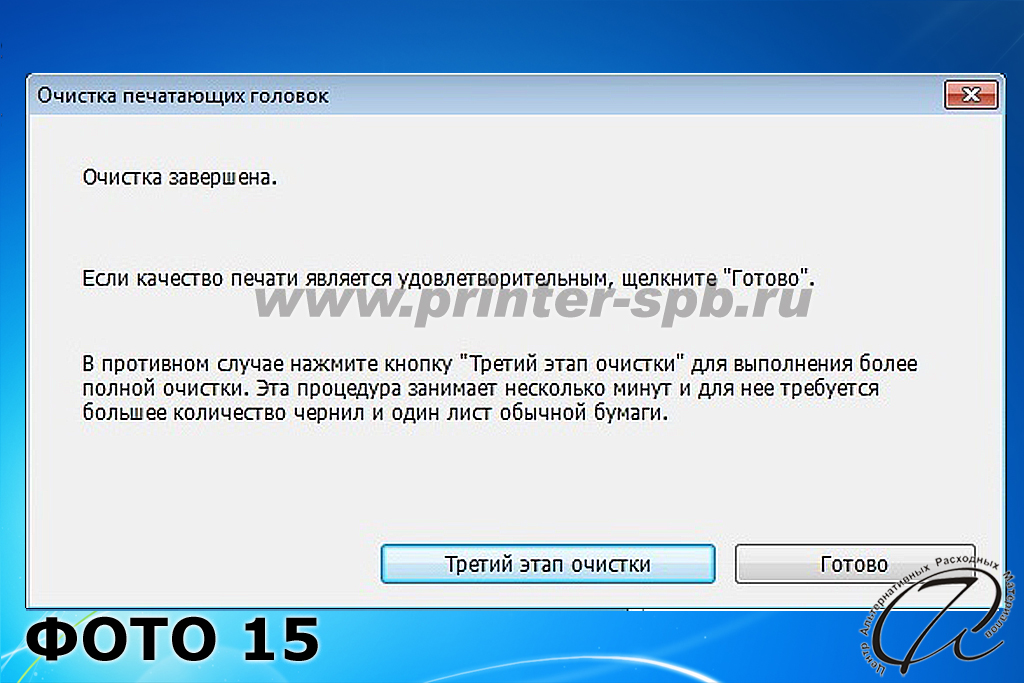

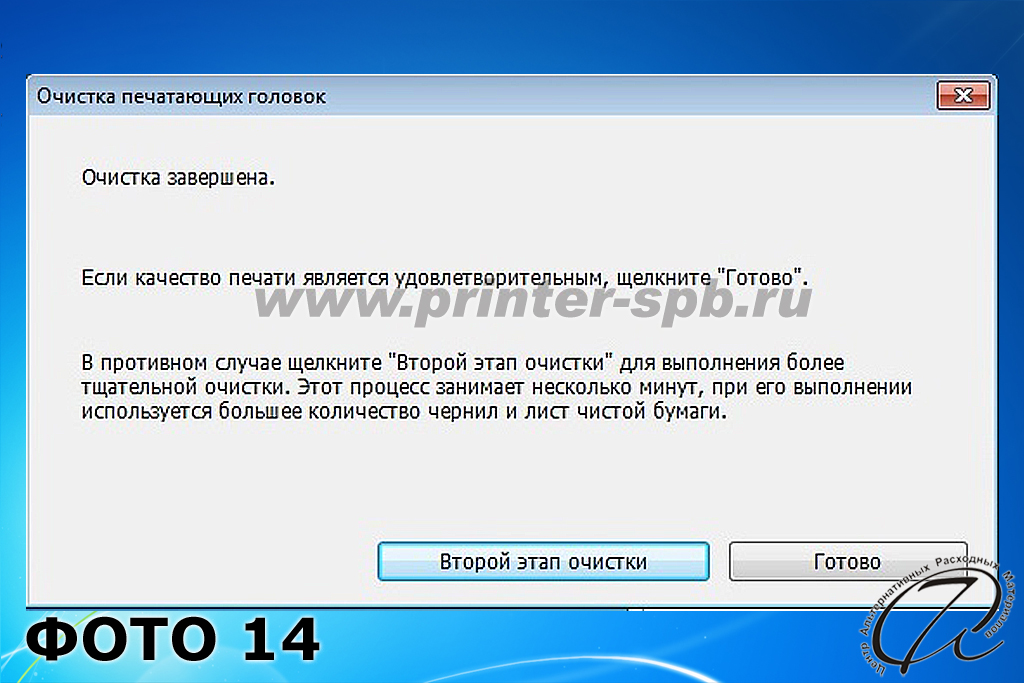

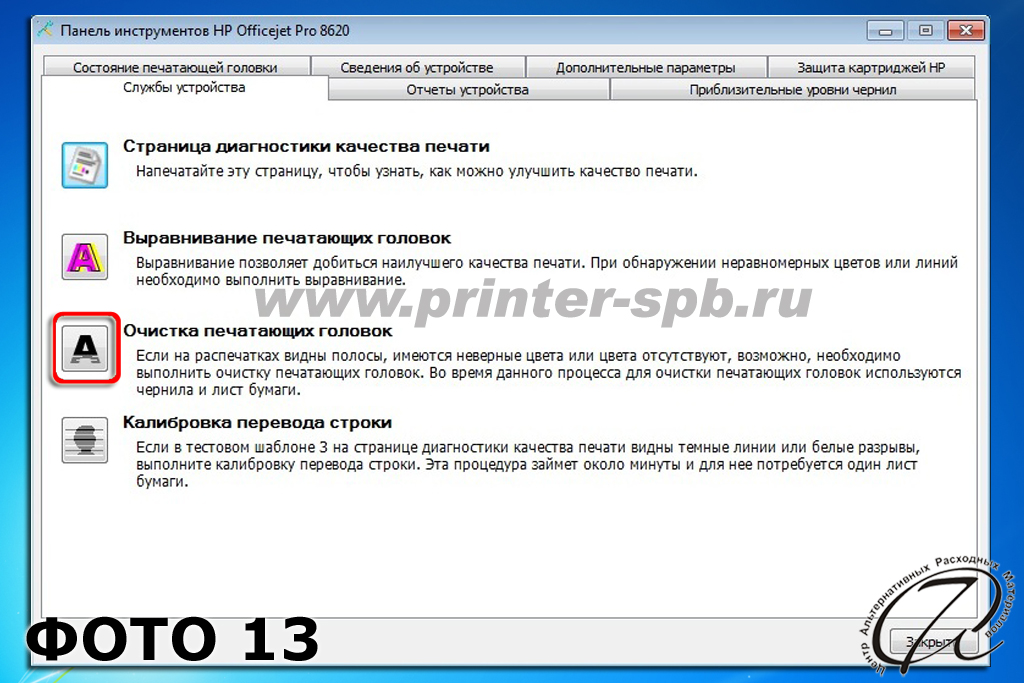

Прочистка через меню ПК. Зайдите на компьютере в «Панель управления» \ «Оборудование и звук» \ «Устройства и принтеры», выберите свой принтер, с помощью контекстного меню выберите "Открыть" (ФОТО 6) \ «Помощник по принтеру HP» (ФОТО 7) \ «Обслуживание принтера» (ФОТО 8)\ Откроется панель инструментов HP, где во вкладке «Службы устройства» необходимо нажать на иконку «Очистка печатающих головок» (ФОТО 13). Если качество печати будет удовлетворительным, то в появившемся окне нажмите «Готово», так же, в случае, если результат печати теста неудовлетворительный, будет предложен «Второй этап очистки» (ФОТО 14), затем, то же самое и будет предложена последний – «Третий этап очистки» (ФОТО 15).

ПРОЧИСТКА ЧЕРЕЗ МЕНЮ ПРИНТЕРА

ПРОЧИСТКА ЧЕРЕЗ МЕНЮ ПК

Обнуление уровня чернил в картридже.

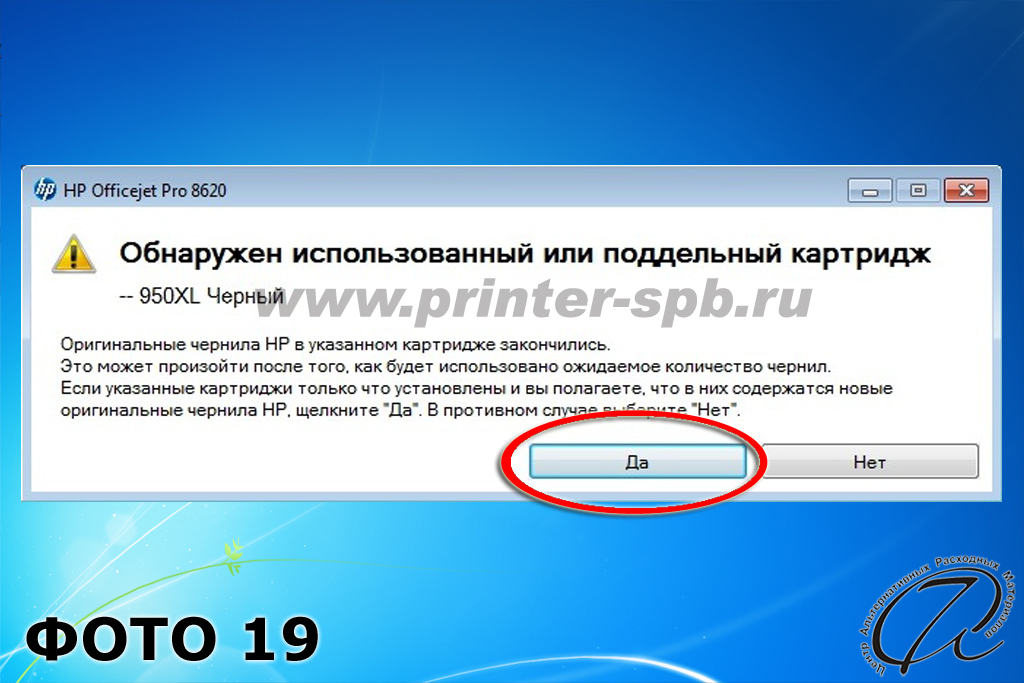

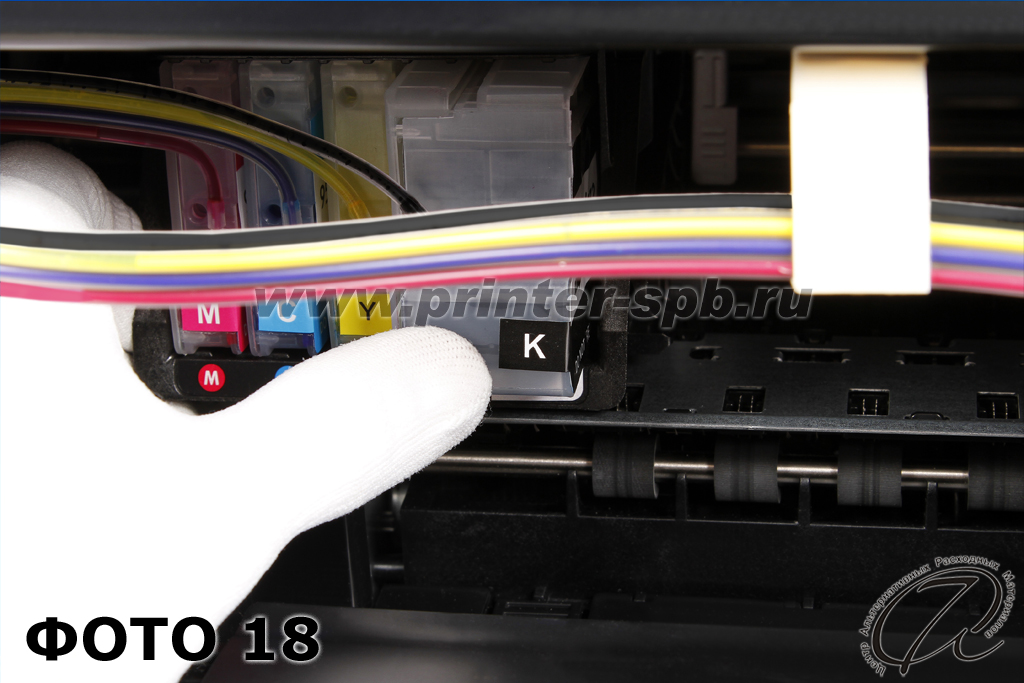

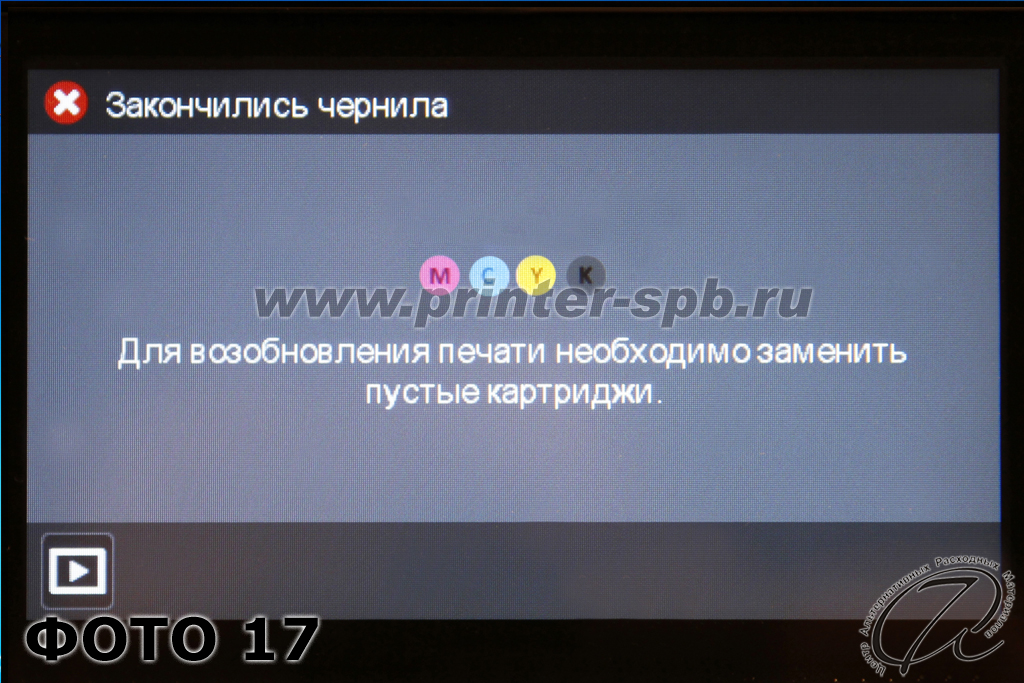

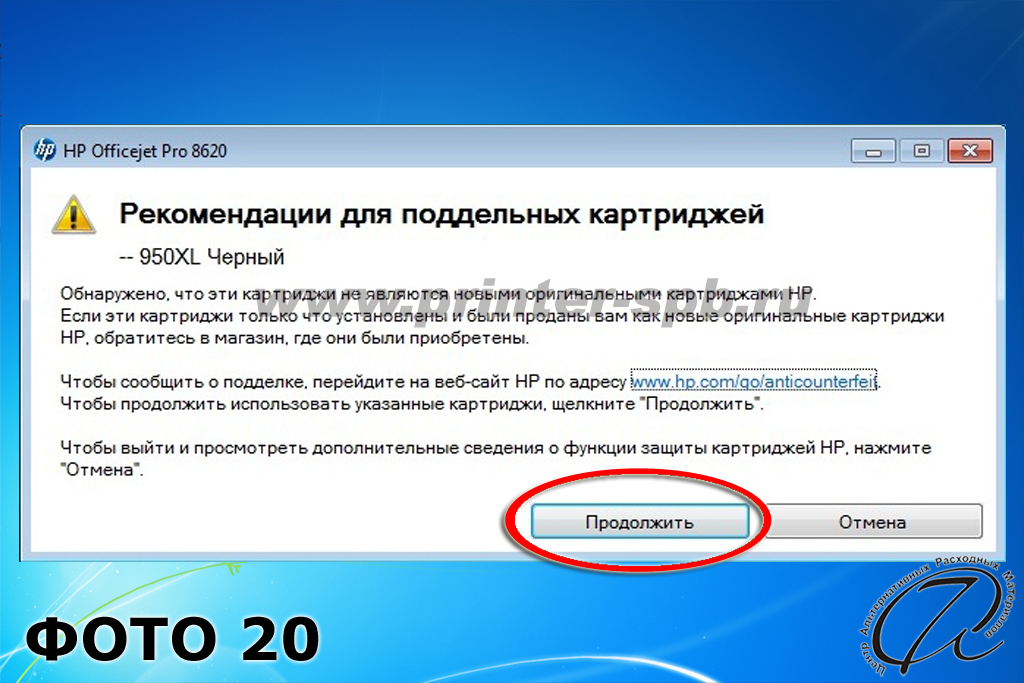

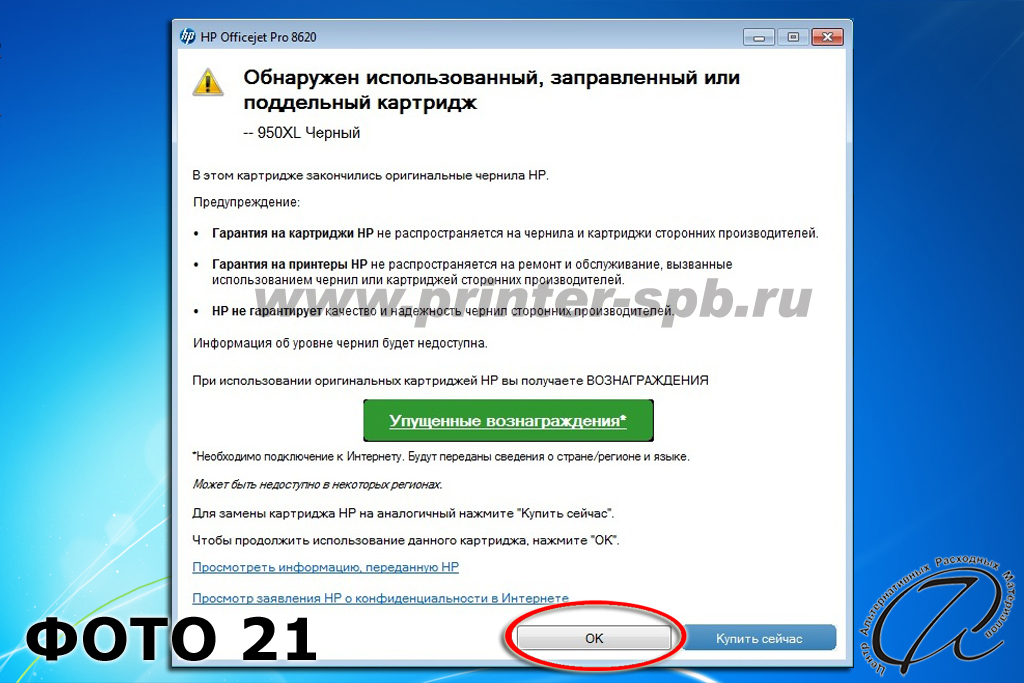

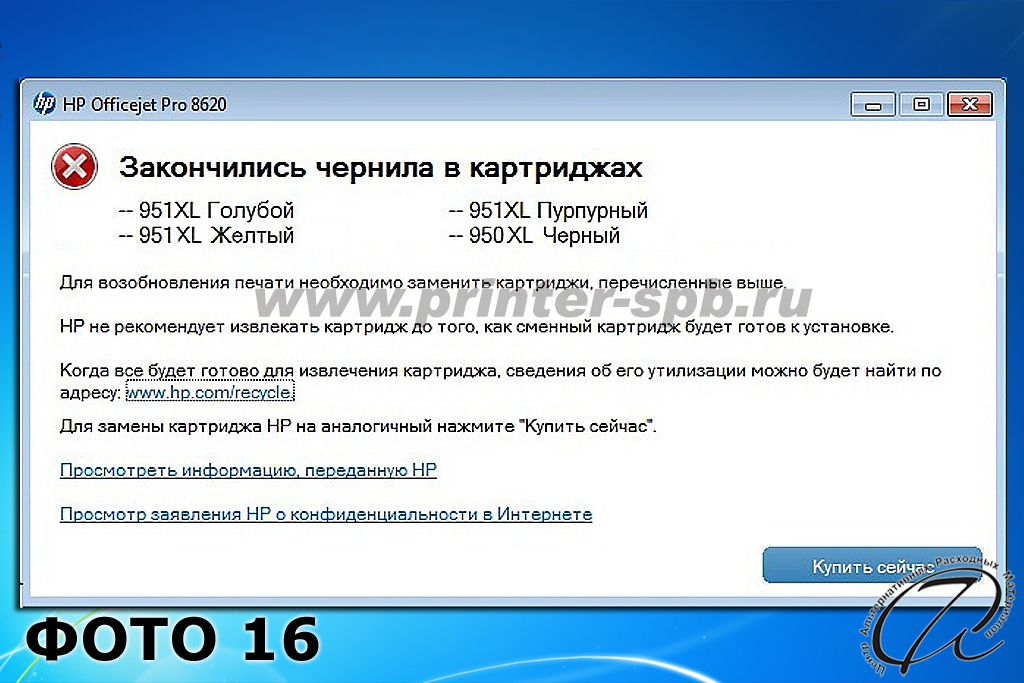

Обнуление уровня чернил в картридже необходимо сделать в случае, когда на ПК выдаётся сообщение «Закончились чернила в картриджах» (ФОТО 16), а на мониторе принтера высвечивается предупреждение «Закончились чернила» (ФОТО 17). Откройте переднюю крышку принтера, каретка выйдет в позицию замены картриджей, тогда выньте и вставьте обратно картриджи, как показано на ФОТО 18, при этом необходимо сильно нажать (до характерного щелчка). Закройте крышку принтера, и он определит картриджи. Через несколько секунд принтер будет готов к работе. В случае если будет появляться сообщения о подозрениях в не подлинности картриджей, просто нажимайте «Да» или «Продолжить» (ФОТО 19, 20,21).

Замятие бумаги.

В случае, если принтер перестанет печатать, на экране принтера появится сообщение «Замятие бумаги или проблема с лотком» (ФОТО 22), а на ПК появится сообщение «» (ФОТО 23), то возможны две причины этого:

- произошло замятие бумаги, либо что-то попало в принтер (нужно снять устройство для автоматической двухсторонней печати с задней части принтера и устранить замятие, при необходимости открыть переднюю крышку доступа к картриджам и удалить замятую бумагу);

- шлейф не пускает каретку в крайние положения (нужно поднять блок сканера и отрегулировать длину шлейфа - смотрите п. VI инструкции по установке СНПЧ ФОТО 10).

После устранения проблемы нажмите «ОК» на мониторе принтера, либо в окне на компьютере, если проблема решена, то МФУ продолжит работать в обычном режиме, а ошибка пропадет.
