Инструкция по установке СНПЧ на принтеры/МФУ HP 2-картриджные

Относится к моделям
HP Deskjet Ink Advantage
10151115151515162020hc2135213625152520hc25452546264535153635383545354675472955755645
HP Photosmart
C4683

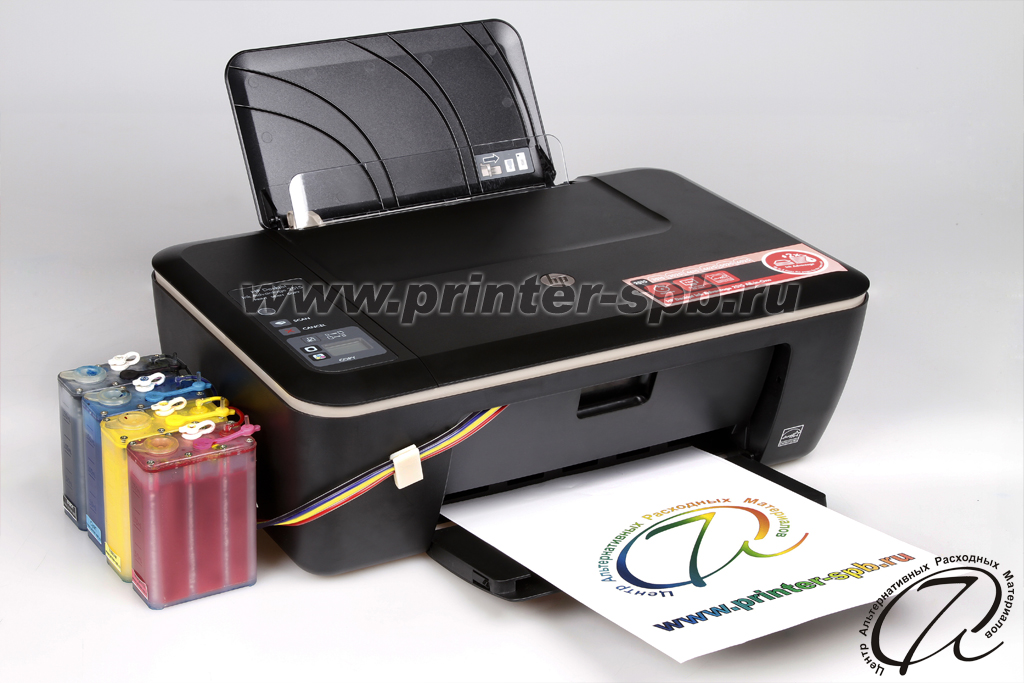

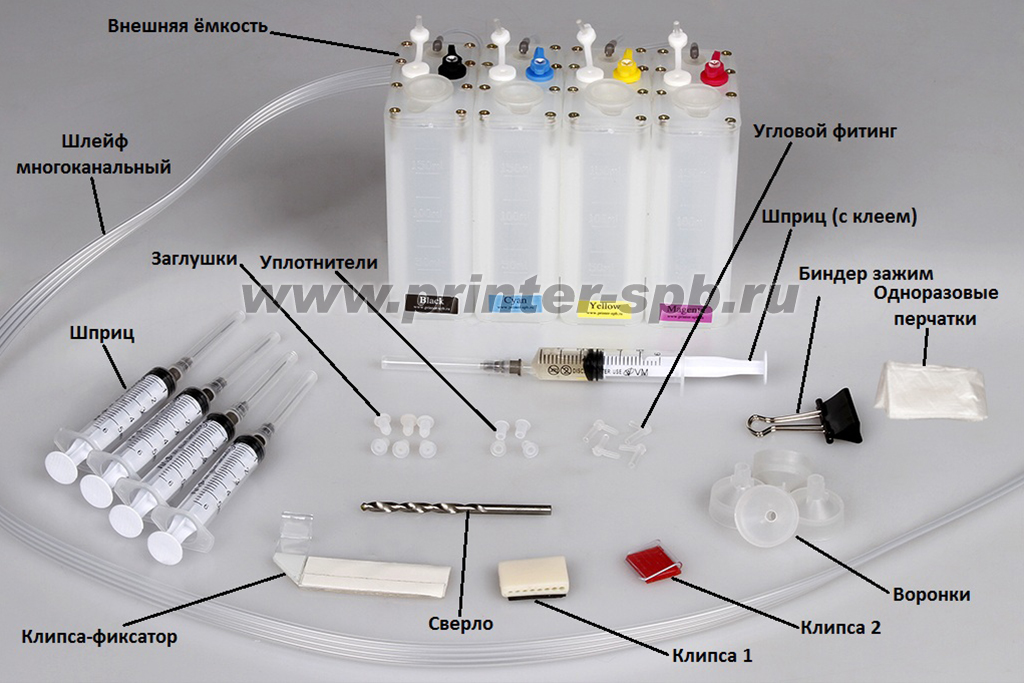

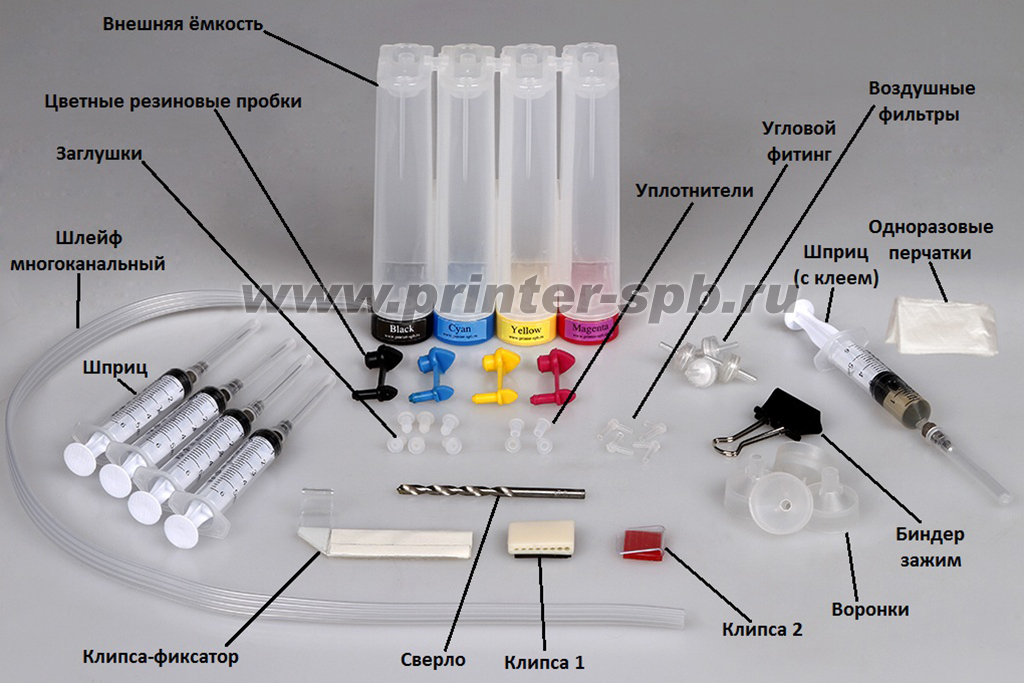

КОМПЛЕКТАЦИЯ


СТАНДАРТ

ПРЕМИУМ


  • Внешняя ёмкость – 4 шт.;
  • Шлейф многоканальный – 1 шт.;
  • Клипса 1 – 1 шт.;
  • Клипса 2 – 1 шт.;
  • Клипса-фиксатор – 1 шт.;
  • Шприц – 4 шт.;
  • Шприц (с клеем) – 1 шт.;
  • Воздушные фильтры – 4 шт.;
  • Цветные резиновые пробки – 4 шт.;
  • Заглушки – 6 шт.;
  • Уплотнители – 4 шт.;
  • Угловой фитинг – 4 шт.;
  • Биндер зажим – 1 шт.;
  • Воронки – 4 шт.;
  • Сверло – 1 шт.;
  • Одноразовые перчатки – 1 пара.
  • Внешняя ёмкость – 4 шт.;
  • Шлейф многоканальный – 1 шт.;
  • Клипса 1 – 1 шт.;
  • Клипса 2 – 1 шт.;
  • Клипса-фиксатор – 1 шт.;
  • Шприц – 4 шт.;
  • Шприц (с клеем) – 1 шт.;
  • Заглушки – 6 шт.;
  • Уплотнители – 4 шт.;
  • Угловой фитинг – 4 шт.;
  • Биндер зажим – 1 шт.;
  • Воронки – 4 шт.;
  • Сверло – 1 шт.;
  • Одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ

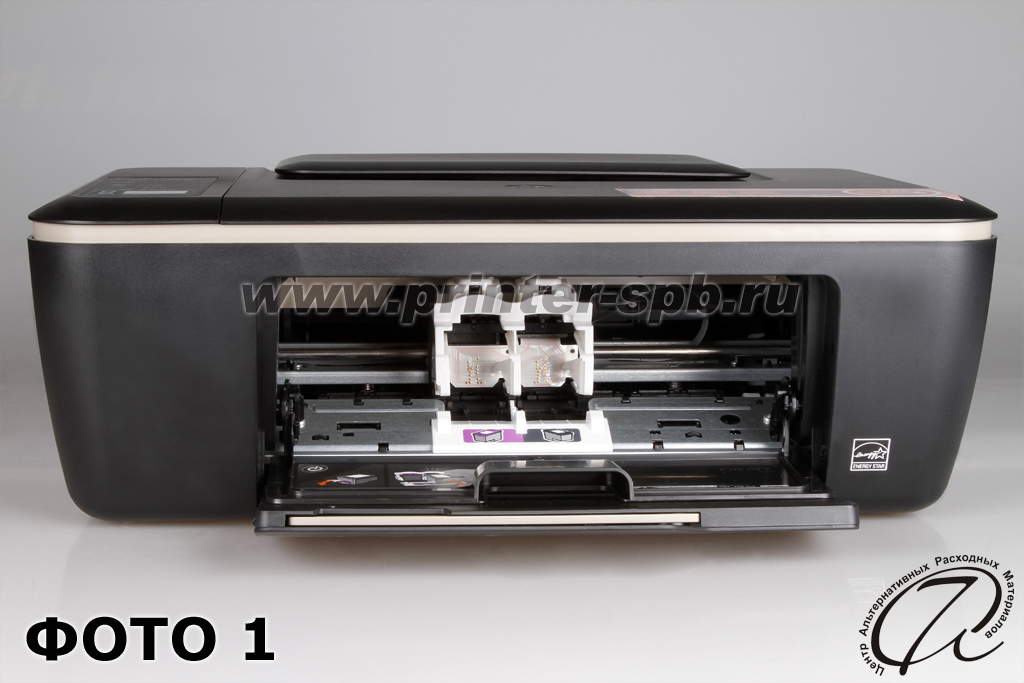

1. Подготовка принтера. Включите принтер, откройте внутреннюю дверцу доступа к картриджам. Дождитесь, когда каретка переместится в позицию замены картриджей и снимите их (ФОТО 1). Обесточьте принтер, это позволит свободно перемещать каретку рукой в любое положение при установке СНПЧ.

В системе можно использовать как новые картриджи, так и бывшие в эксплуатации. И те и другие картриджи необходимо обязательно проверить, чтобы они выдавали нормальную тестовую страницу. Если картриджи БУ, то необходимо их дозаправить, чтобы они были полные, как это сделать - читайте отдельную инструкцию.

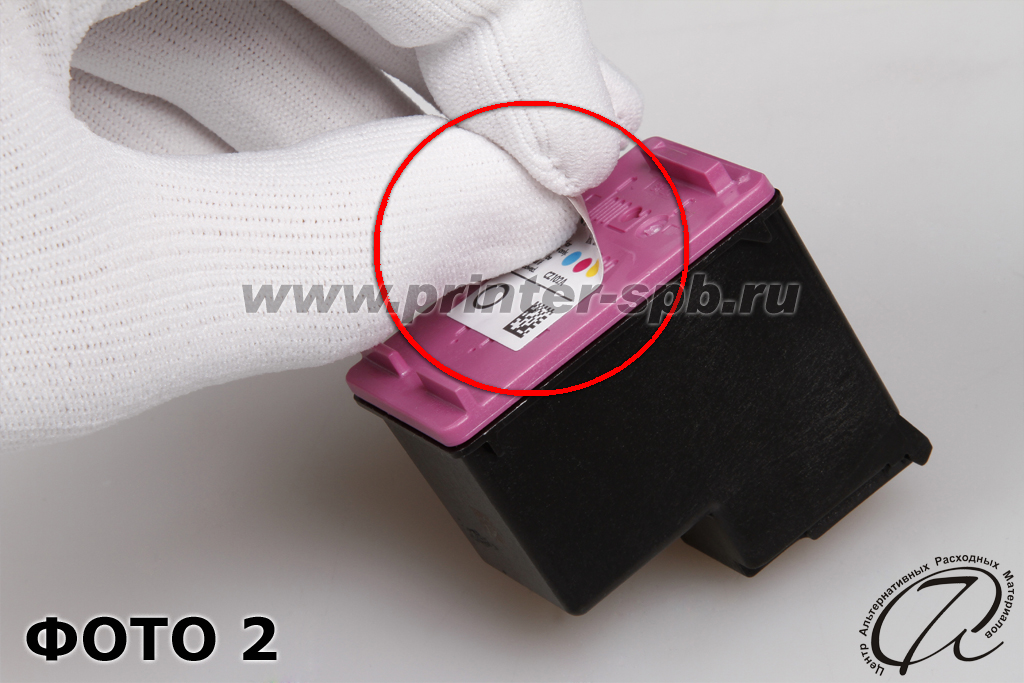

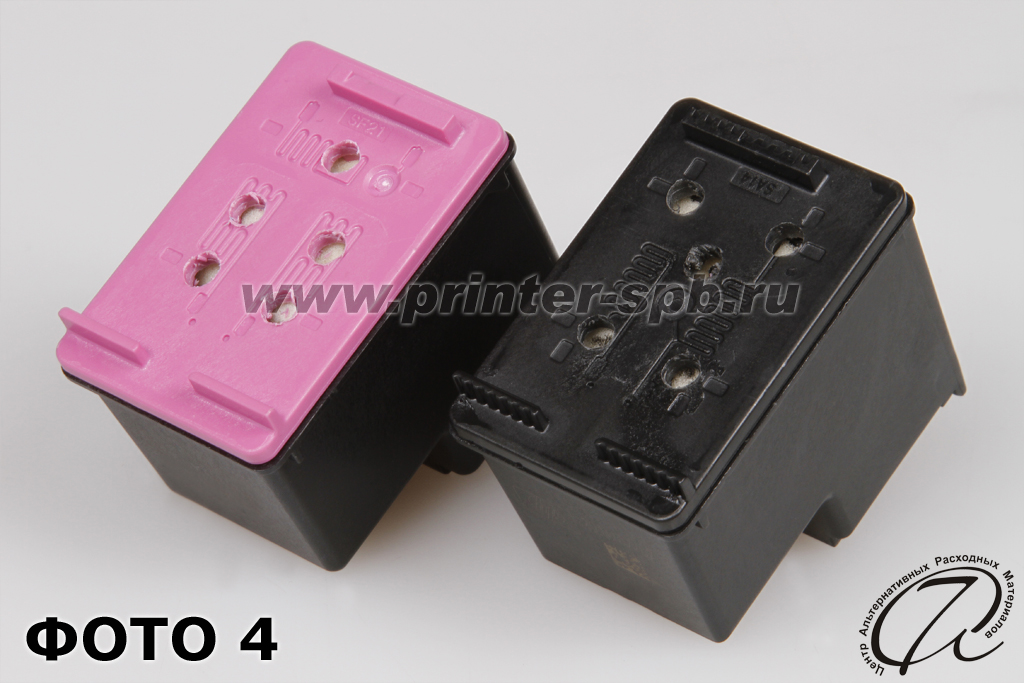

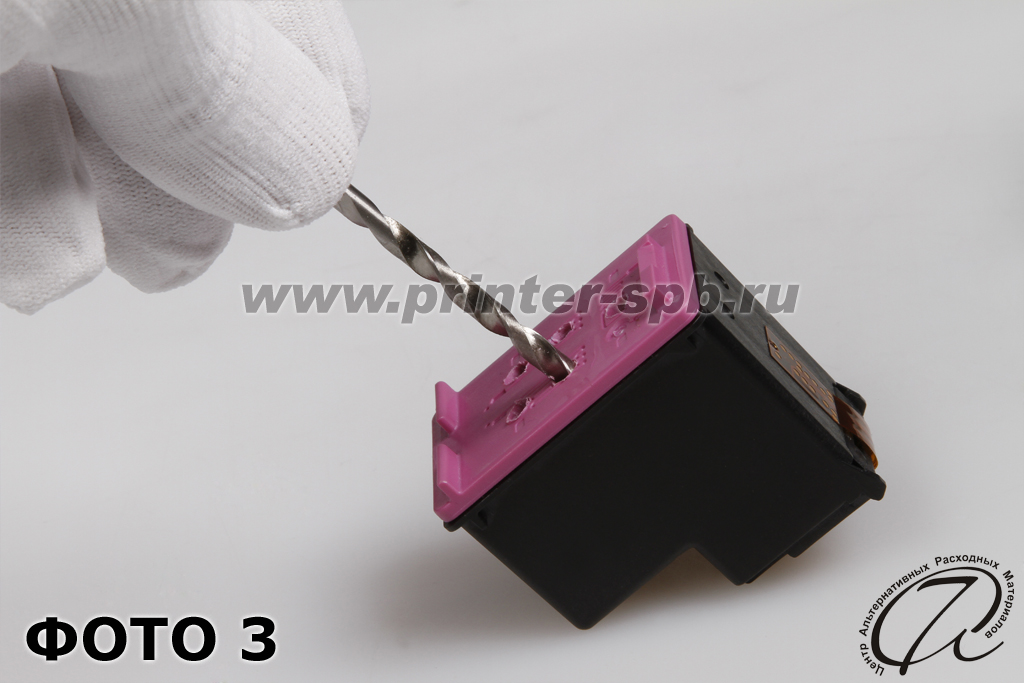

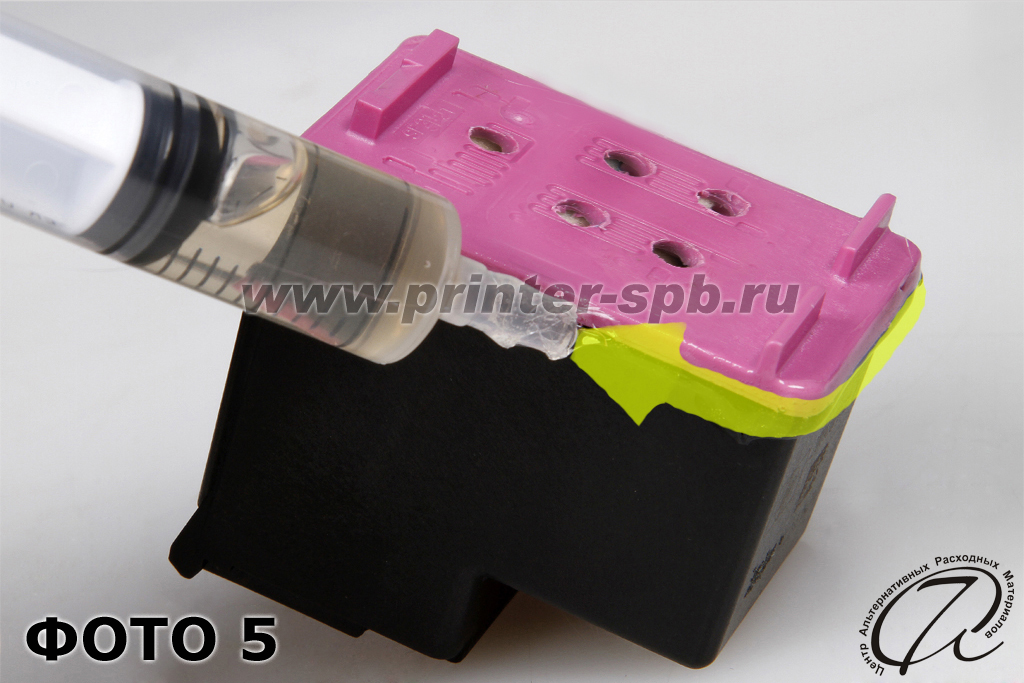

2. Подготовка картриджей. Снимите наклейки с картриджей (ФОТО 2); сверлом, входящим в набор, увеличьте все отверстия до диаметра 4мм (ФОТО 3 и 4). Проклейте по периметру место соединения крышек картриджа с корпусом (ФОТО 5).

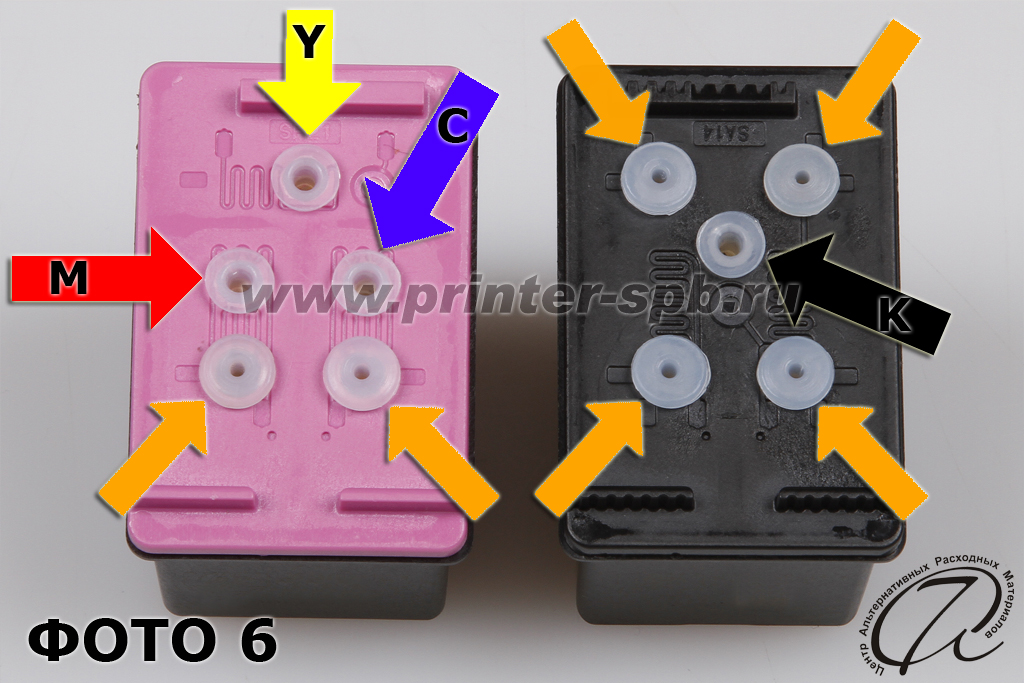

3. Вставьте в отверстия уплотнители (ФОТО 6, уплотнители обозначены цветными стрелочками С-М-Y-К), вставьте не до конца – наполовину, а оставшиеся отверстия вставьте заглушки (ФОТО 6, пробки - оранжевые стрелочки).

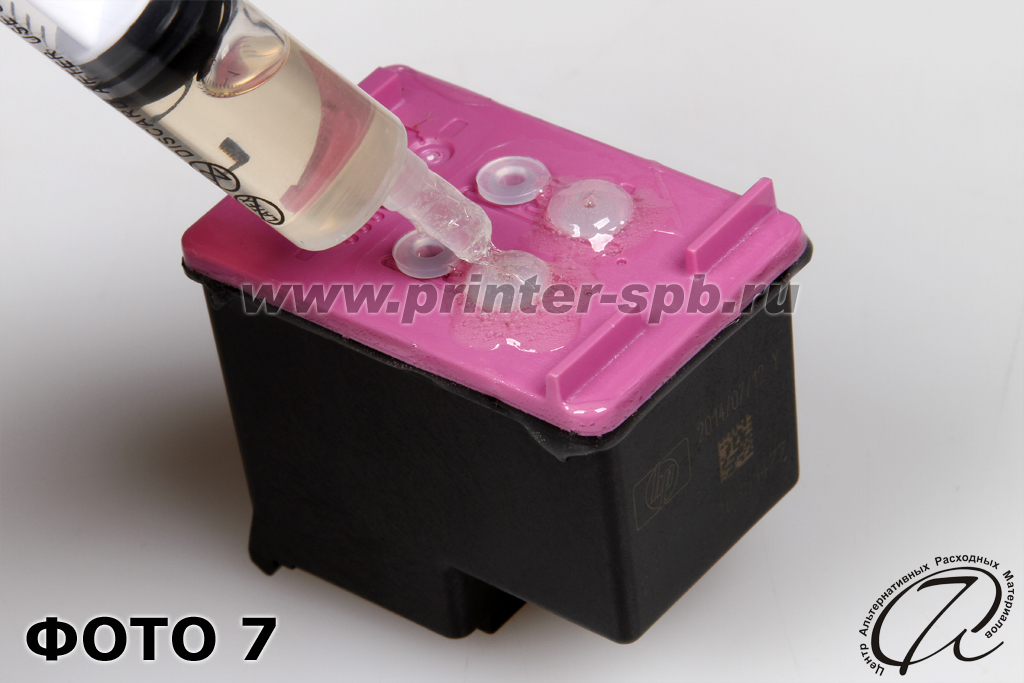

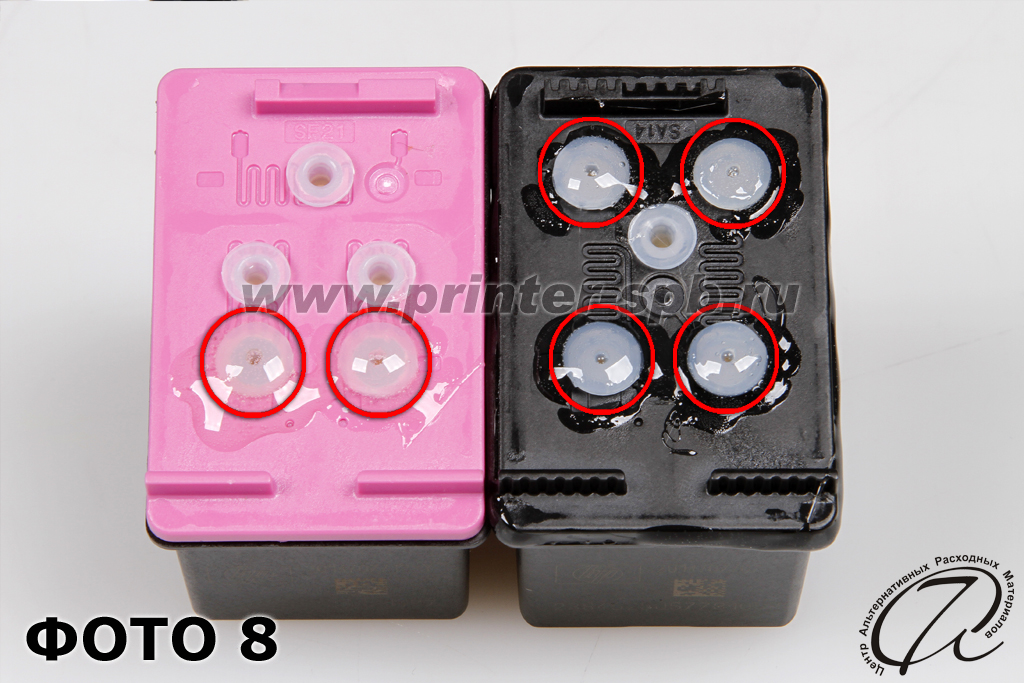

4. Проклейте места где установлены заглушки, как указано на ФОТО 7 и 8.

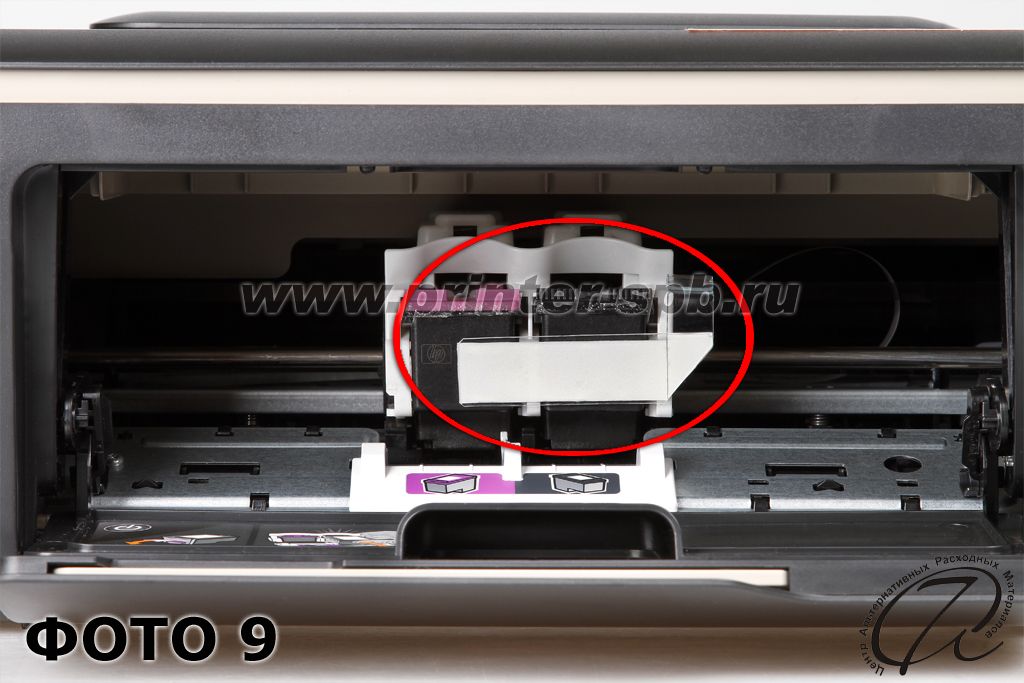

5. Установка фиксатора. Подготовленные картриджи установите в каретку принтера и соедините их в единый блок с помощью клипсы-фиксатора картриджей (ФОТО 9).

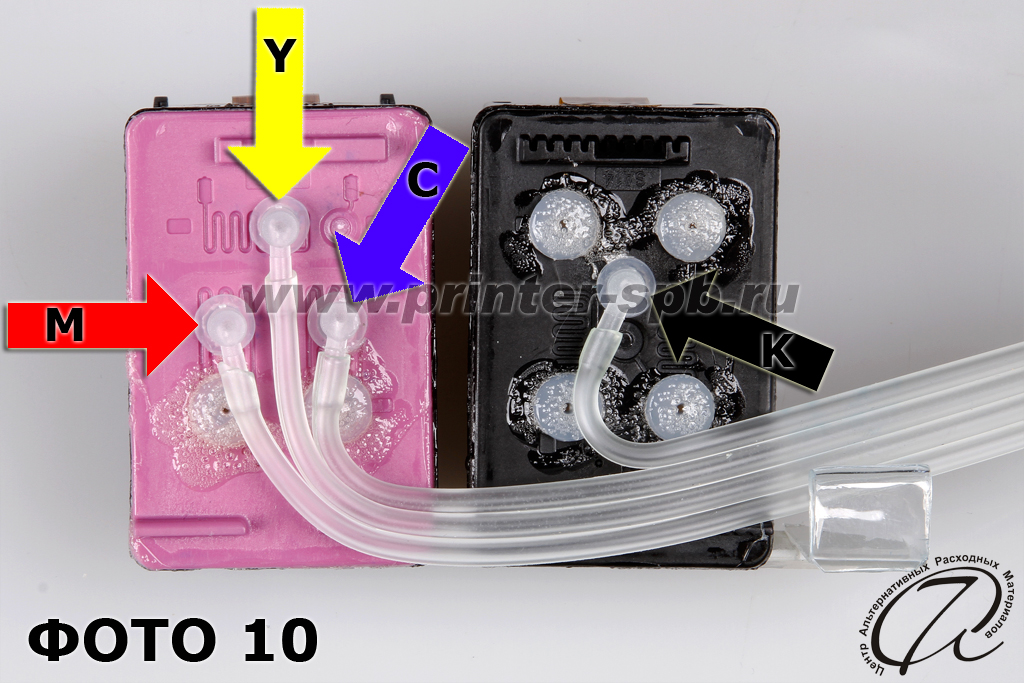

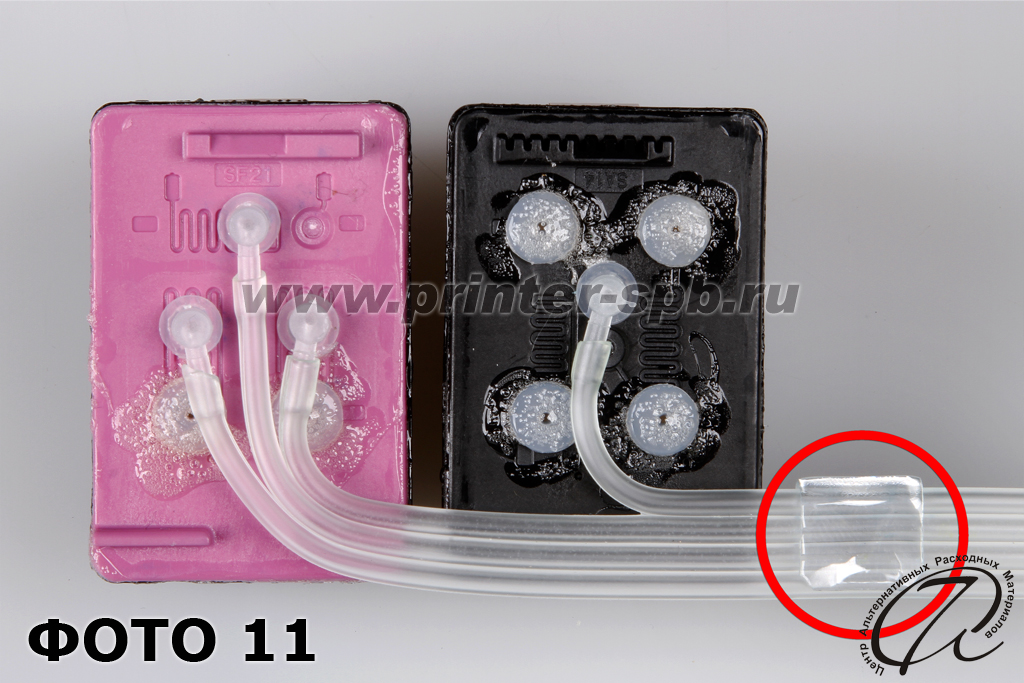

6. Извлеките соединённые картриджи из каретки принтера, подсоедините шлейф, строго соблюдая укладку капилляров (ФОТО 10, стрелочками обозначены цвета отсеков С-М-Y-К ). Зафиксируйте шлейф в клипсе-фиксаторе (ФОТО 11).

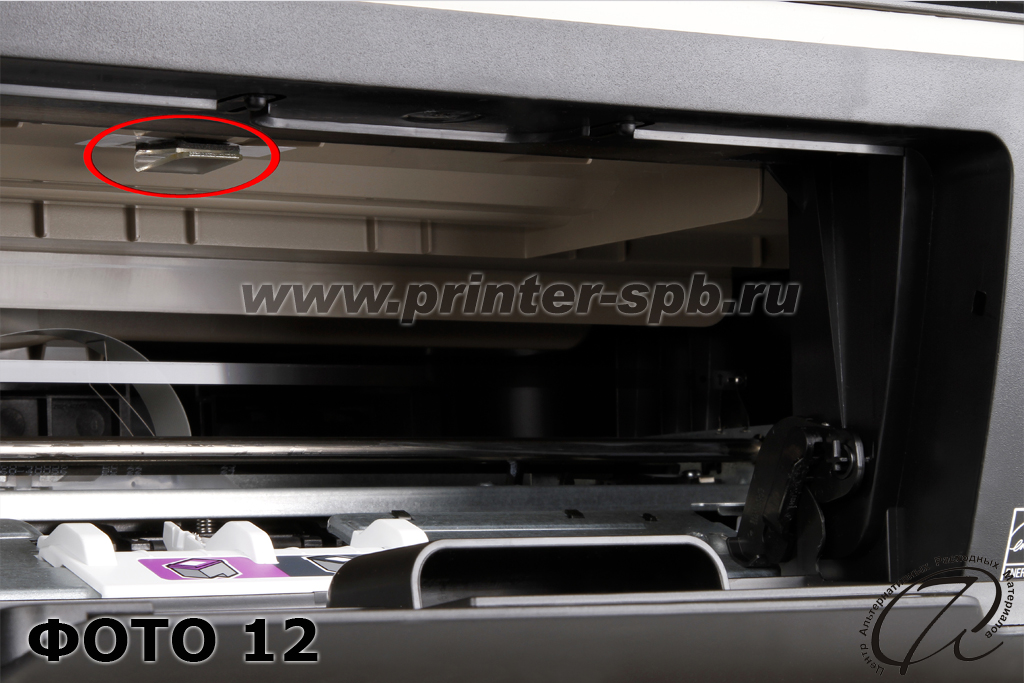

7. Установите  клипсу 2 на верхней панели принтера справа от ребра, расположенного посередине (ФОТО 12).

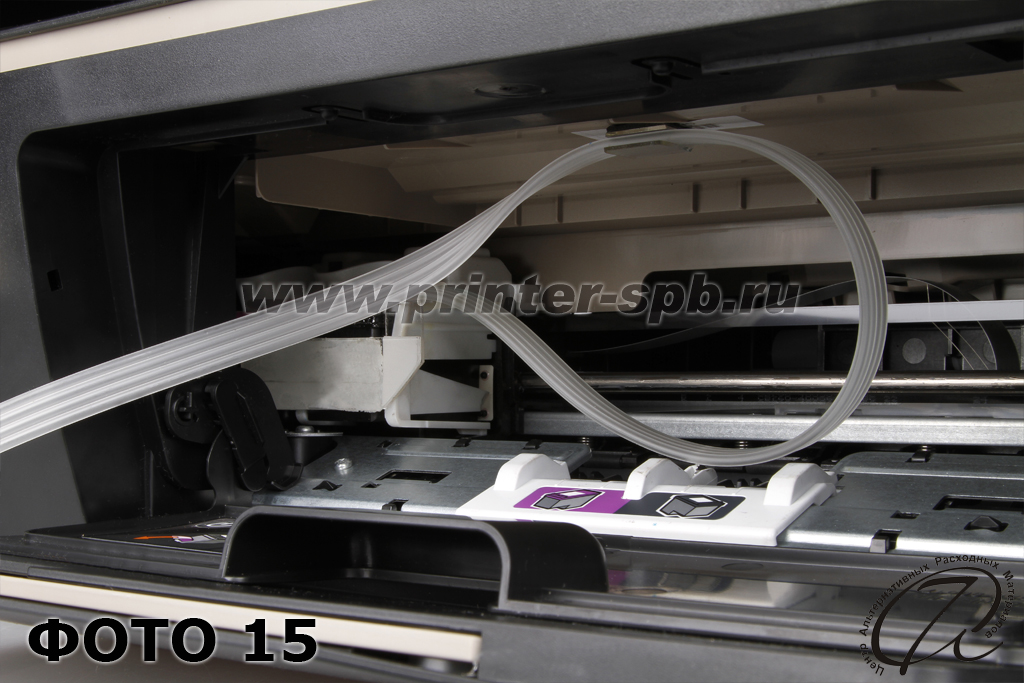

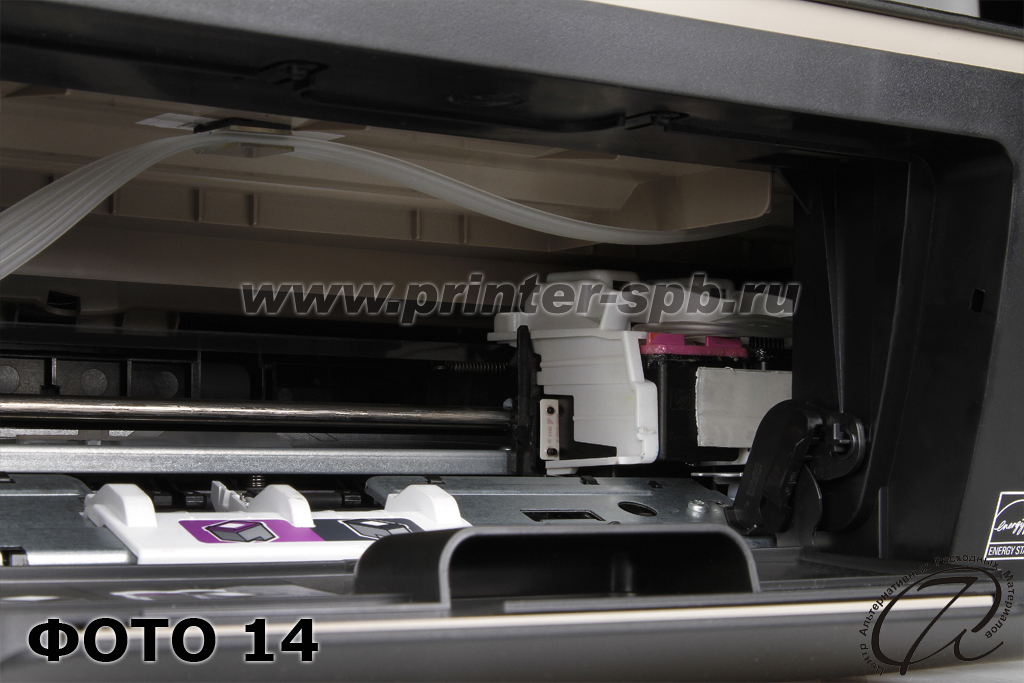

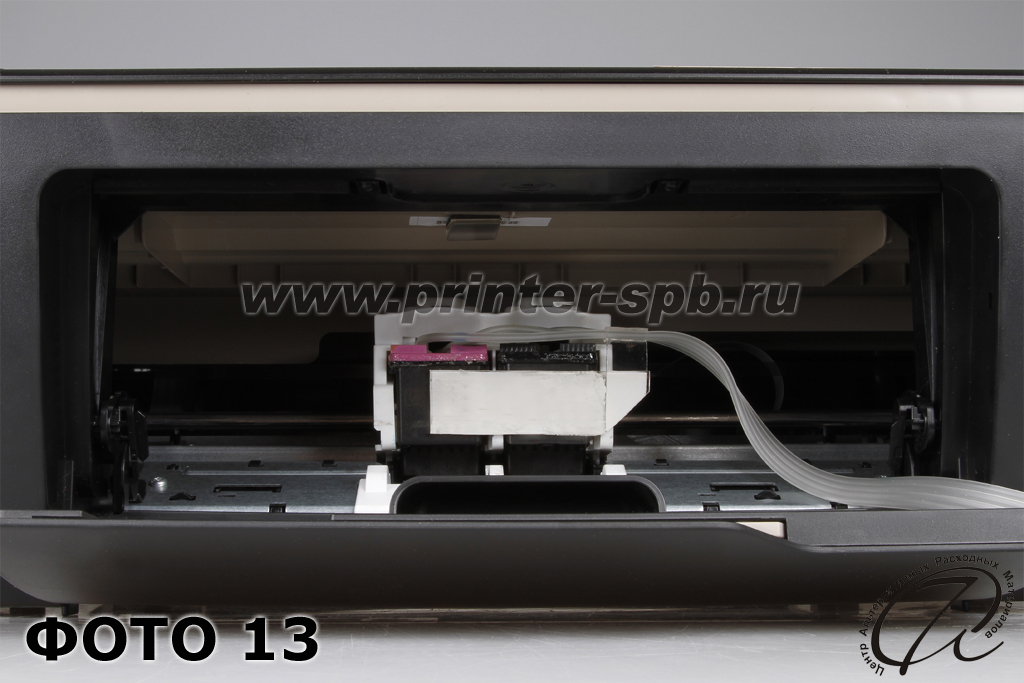

8. Вставьте картриджный блок в каретку (ФОТО 13) и переместите её вправо до упора. Капиллярный шлейф закрепите в клипсе на верхней стенке внутри корпуса принтера, согласно ФОТО 14. Перемещаем вручную каретку принтера в крайние левое и правое положения (ФОТО 14 и 15). При этом капиллярный шлейф не должен мешать движению, а нижняя точка изгиба петли не должна касаться деталей принтера. Примечание: несмотря на то, что фиксированная длина подвижной части многоканального шлейфа устанавливается при изготовлении системы, может возникнуть необходимость в её корректировке. Это обусловлено рядом причин: влиянием чернил на материал многоканального шлейфа, температурой окружающей среды и т.д.

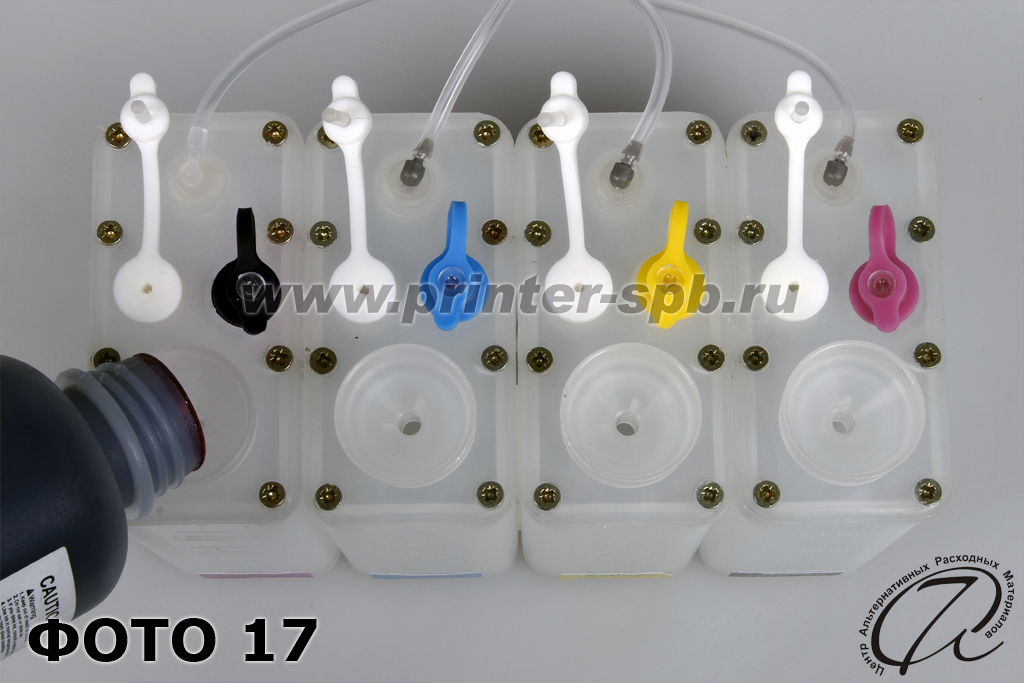

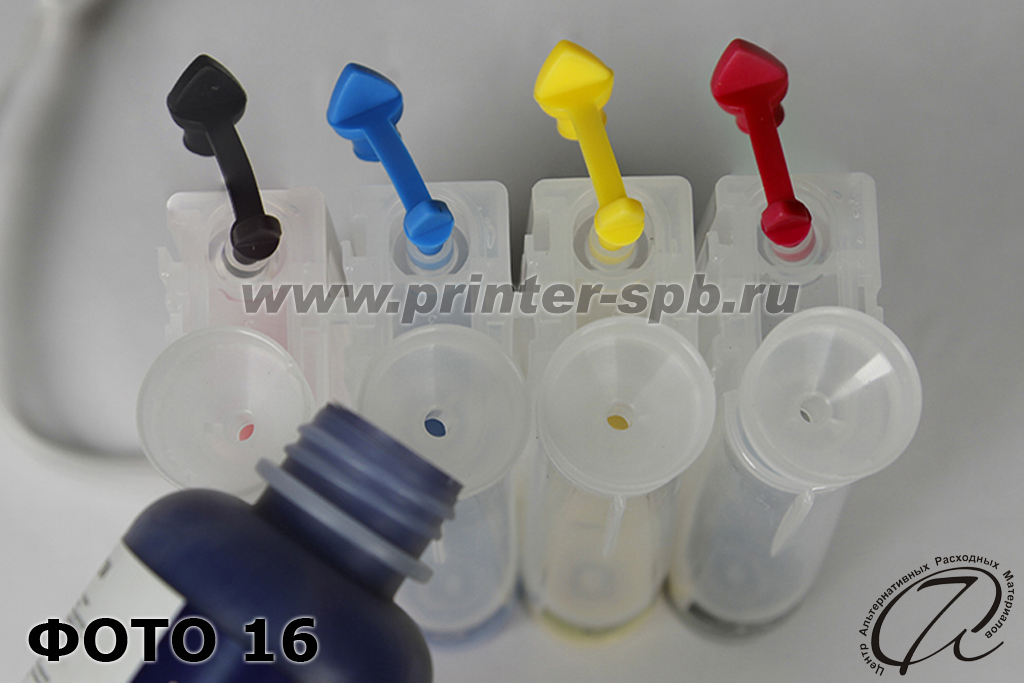

9. Заправка емкостей. Для этого закройте цветными резиновыми пробками маленькие отверстия (для системы СТАНДАРТ, ФОТО 16). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для заправки системы ПРЕМИУМ — откройте белые пробки и закройте цветные (ФОТО 17). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

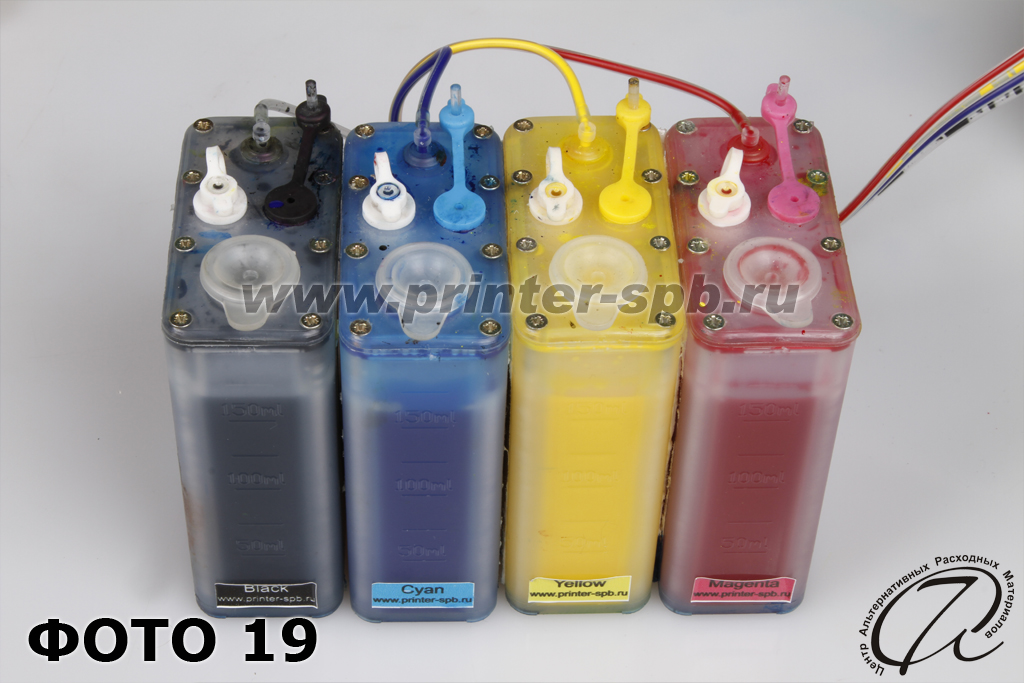

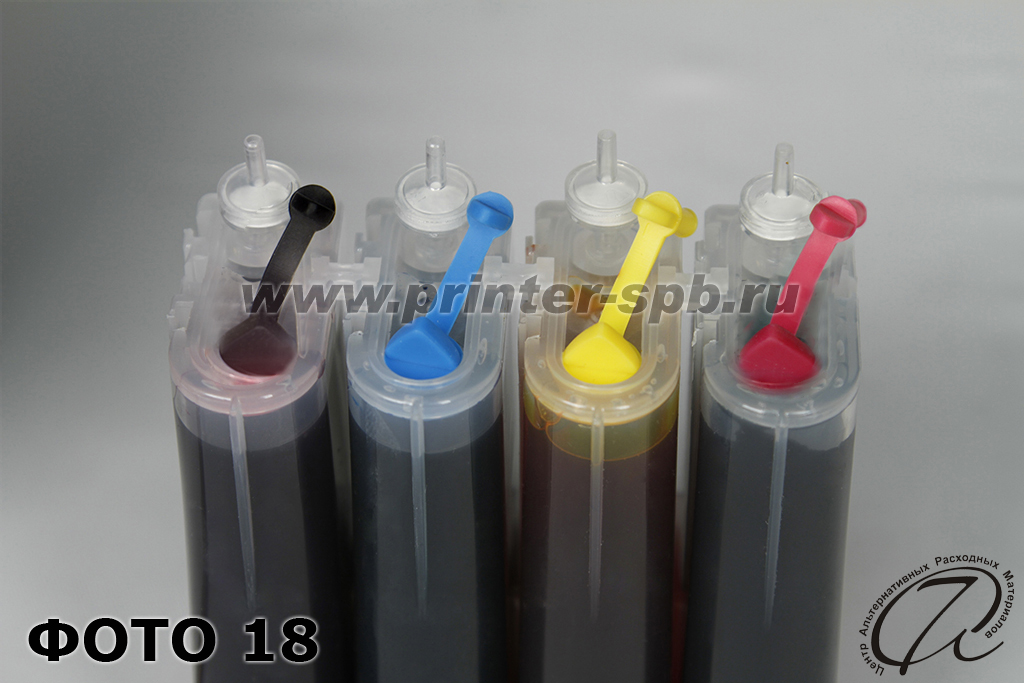

10. Выньте воронки и закройте заправочные отверстия резиновыми пробками. Далее откройте воздушные отверстия: в системе СТАНДАРТ откройте маленькие отверстия и вставьте в них воздушные фильтры (ФОТО 18), а в системе ПРЕМИУМ откройте цветные пробки и закройте белые (ФОТО 19). Не опускайте шлейф ниже уровня емкостей, иначе чернила начнут литься через капилляры шлейфа.

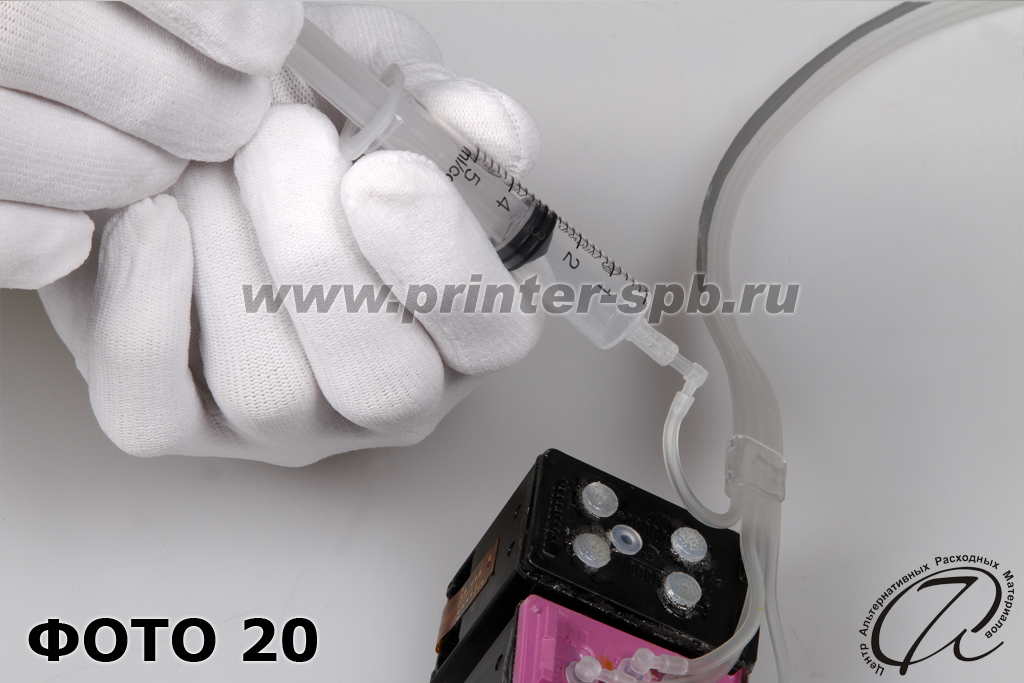

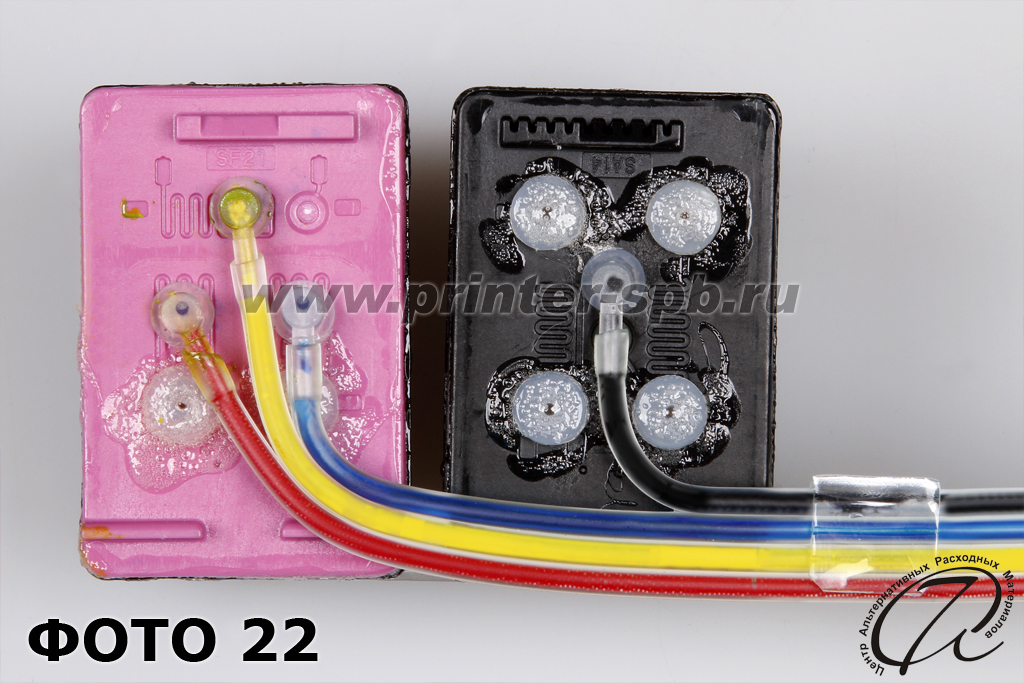

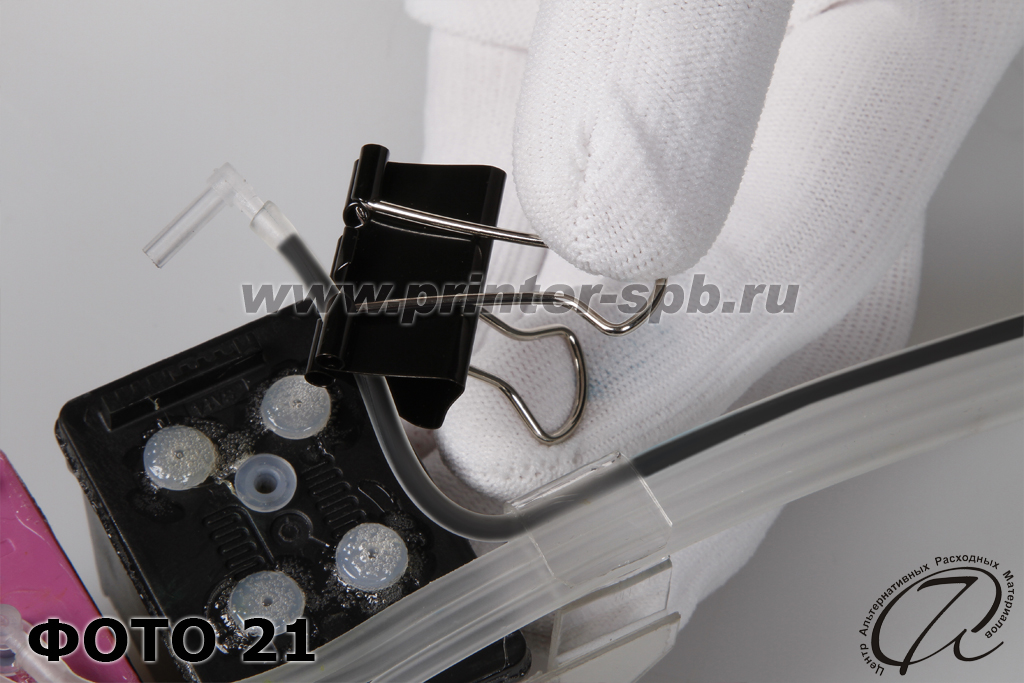

11. Заправка системы. Поочерёдно вставьте угловой фитинг в носик шприца и потяните поршень на себя, пока капилляр полностью не заполнится чернилами (ФОТО 20). Пережмите капилляр зажимом (ФОТО 21) и вставьте его в картридж, после этого зажим снимите. Проделайте с остальными капиллярами то же самое (ФОТО 22). Вставьте блок картриджей в каретку принтера.

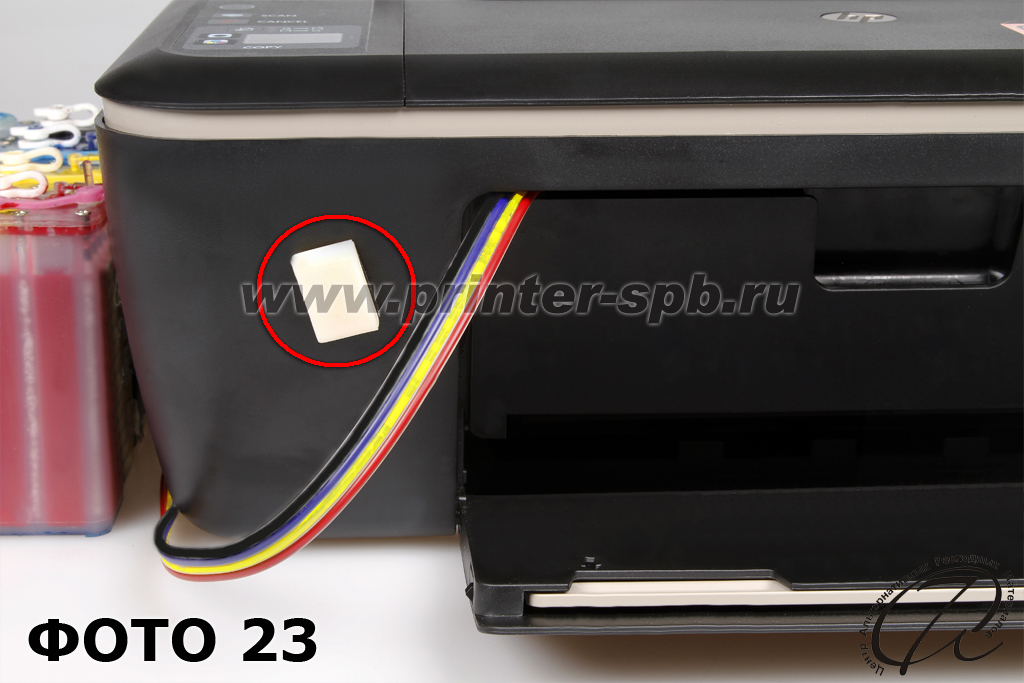

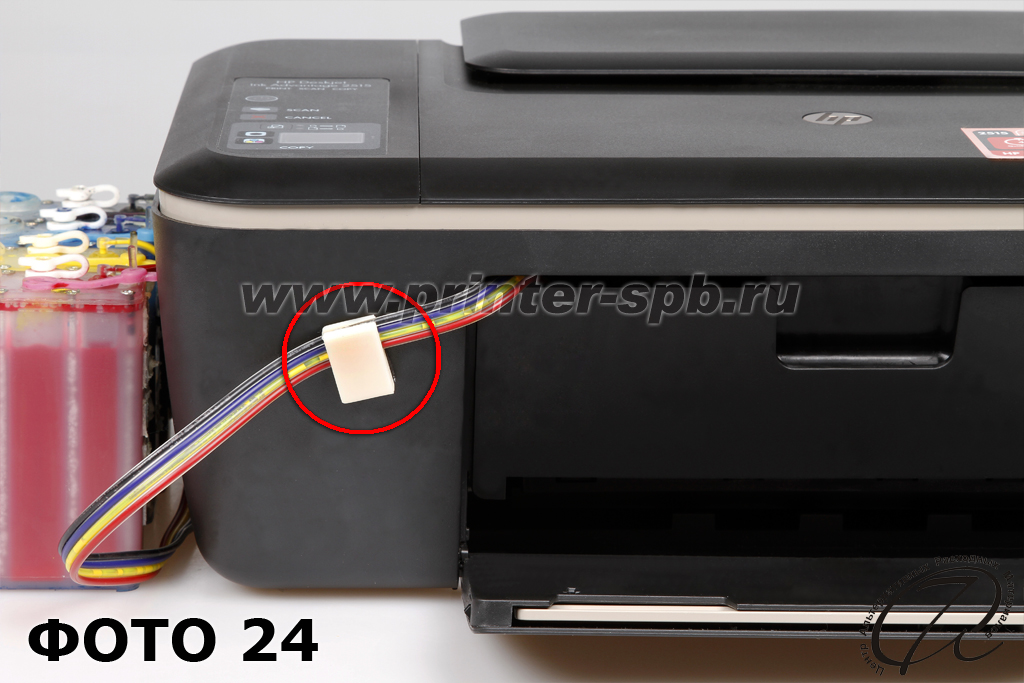

12. Закройте внутреннюю дверцу доступа. Затем устанавливаем клипсу 1 на внешней части корпуса (ФОТО 23) и закрепляем в ней шлейф (ФОТО 24). СНПЧ установлена.

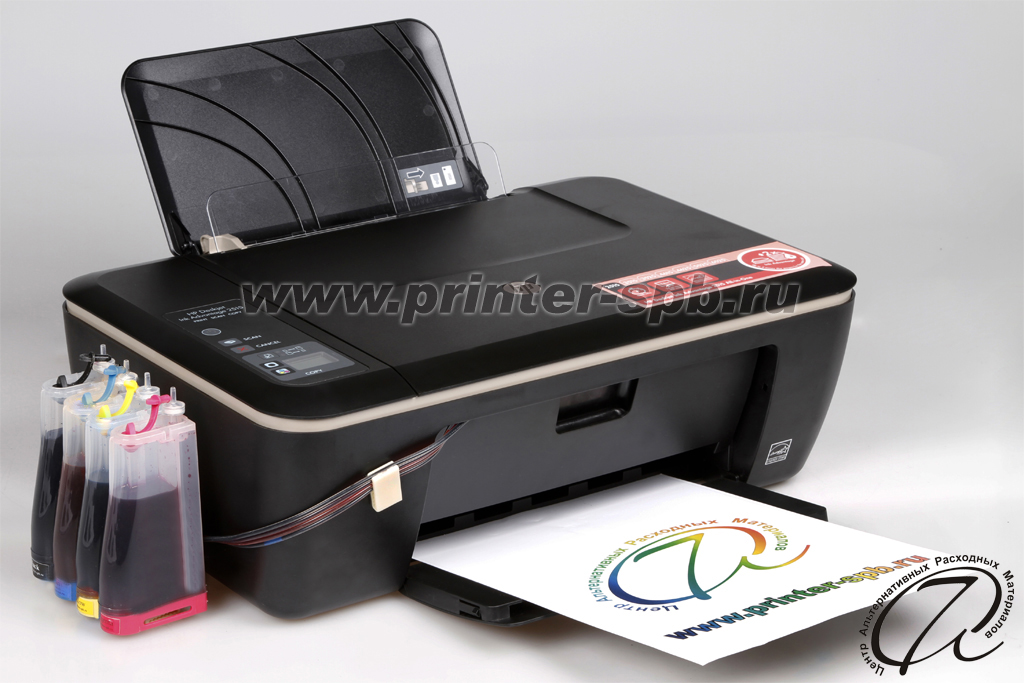

Система установлена.

Убедитесь, что воздушные отверстия ёмкостей открыты, капилляры шлейфа нигде не пережаты, а каретка свободно достаёт своих крайних положений. Включите принтер и сделайте тест дюз. Если тест дюз не проходит на 100%, сделайте пару прочисток и дайте постоять принтеру час, после этого повторите тест дюз.

Печатайте регулярно - не реже одного раза в неделю/две недели, печатайте как минимум одну полноцветную страницу формата А4.
