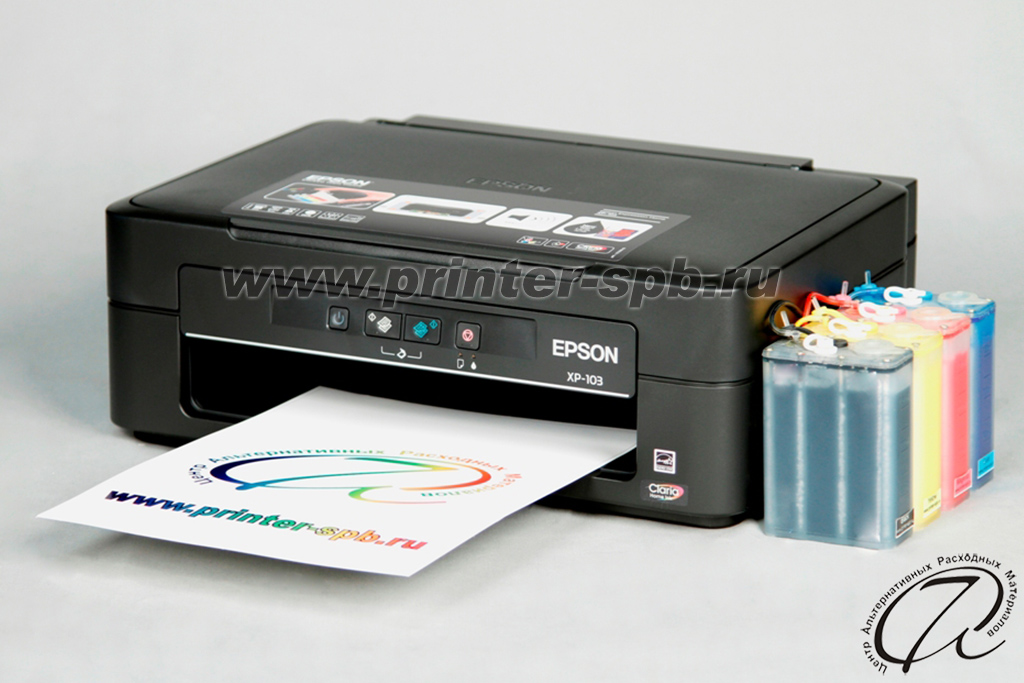

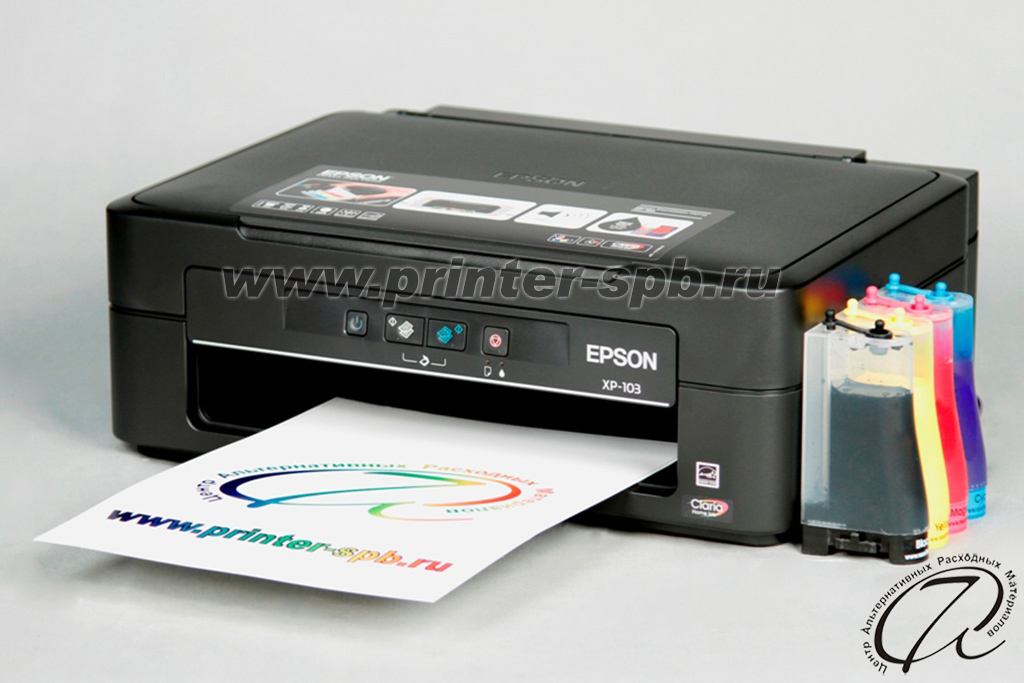

Инструкция по установке картриджной СНПЧ на принтер Epson XP-33/103/203/207/303/306/403/406/313/413/ WF2010W

КОМПЛЕКТАЦИЯ

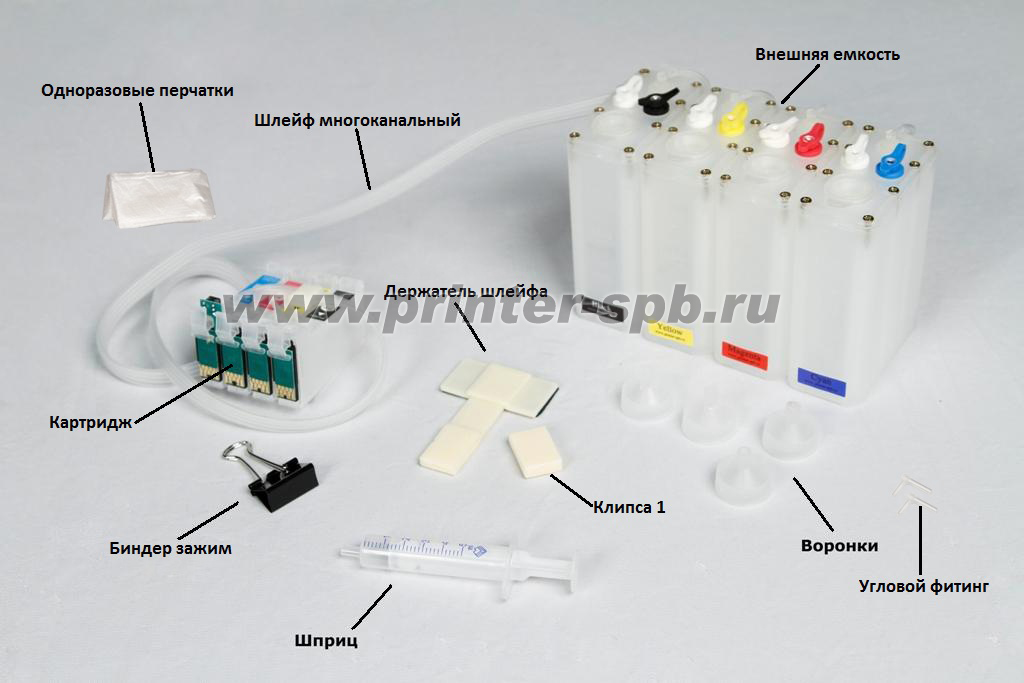

ПРЕМИУМ

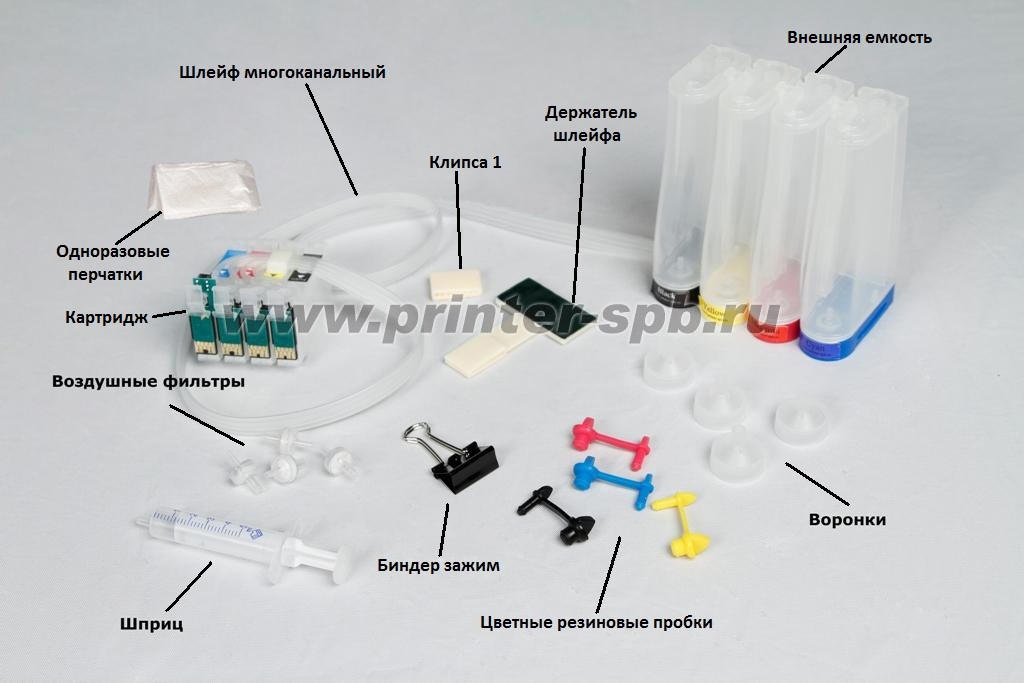

СТАНДАРТ

• внешняя емкость ПРЕМИУМ - 4 шт.;
• картридж – 4 шт.;
• шлейф многоканальный – 1ш.;
• держатель шлейфа – 1 шт.;
• клипса 1 – 1 шт.;
• биндер зажим – 1 шт.;
• шприц – 1 шт.;
• воронки – 4 шт.;
• угловой фитинг – 2 шт.;
• одноразовые перчатки – 1 пара.

• внешняя емкость СТАНДАРТ – 4 шт.;
• картридж – 4 шт.;
• шлейф многоканальный – 1ш.;
• держатель шлейфа – 1 шт.;
• биндер зажим – 1 шт.;
• клипса 1 – 1 шт.;
• шприц – 1шт.;
• воздушные фильтры – 4 шт.;
• цветные резиновые пробки – 4 шт.;
• воронки – 4 шт.
• одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ

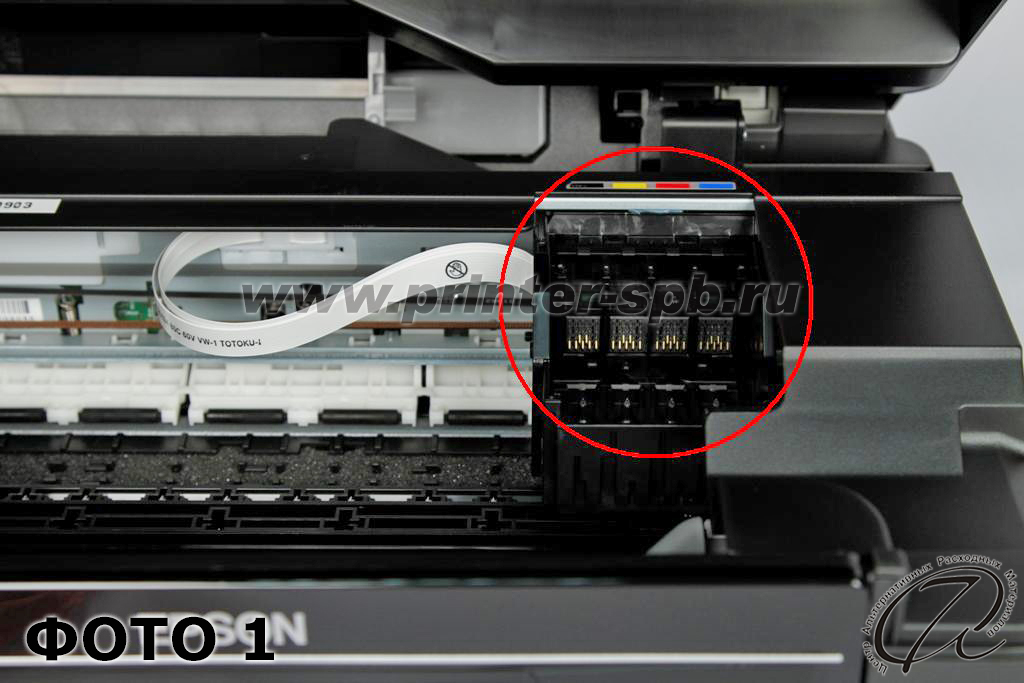

1. Приведите каретку принтера/МФУ в положение замены картриджей (это стандартная процедура - подробнее читайте инструкцию к принтеру/МФУ Epson раздел «Замена чернильных картриджей», которая идет в комплекте) (ФОТО 1). Обесточьте принтер. Для этого выньте кабель питания из аппарата. Каретку после этого можно будет свободно двигать вправо и влево.

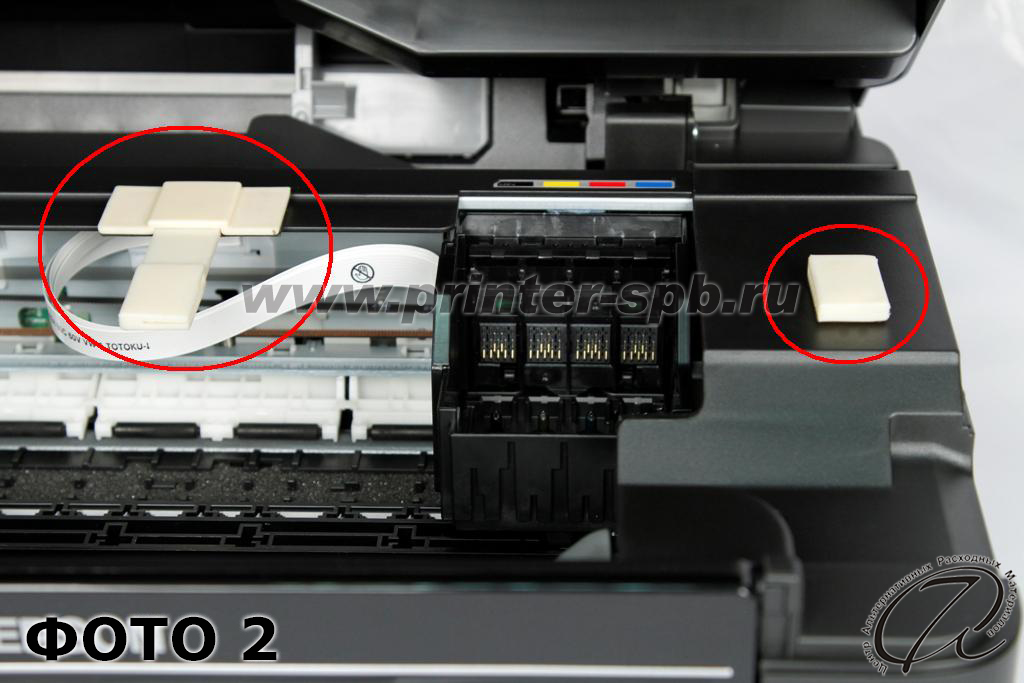

2. Закрепите держатель шлейфа и клипсу 1 так, как показано на ФОТО 2.

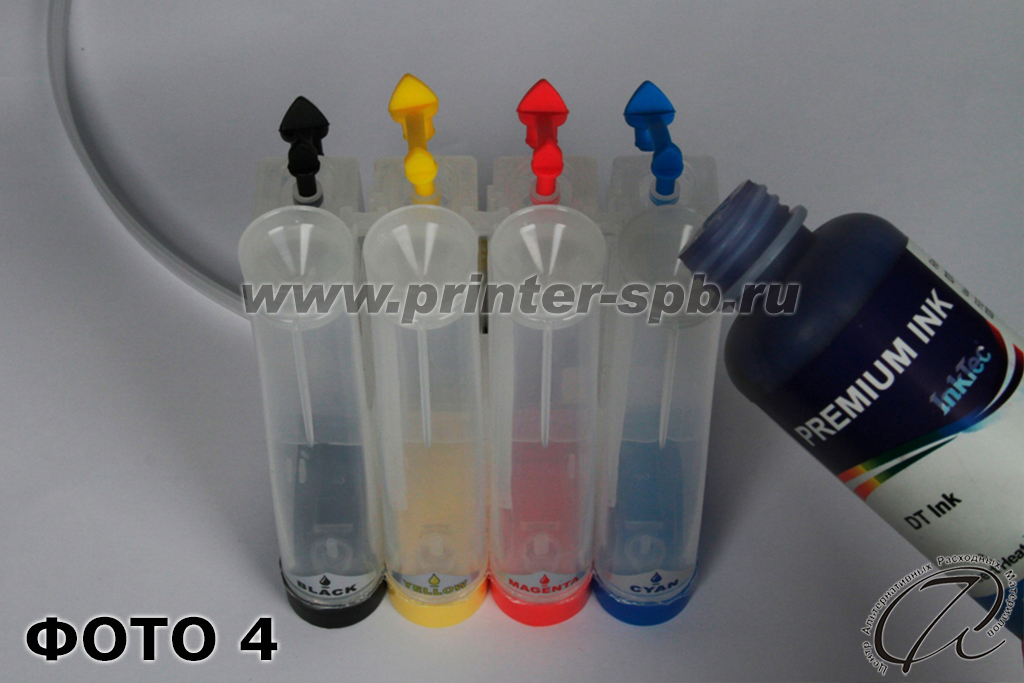

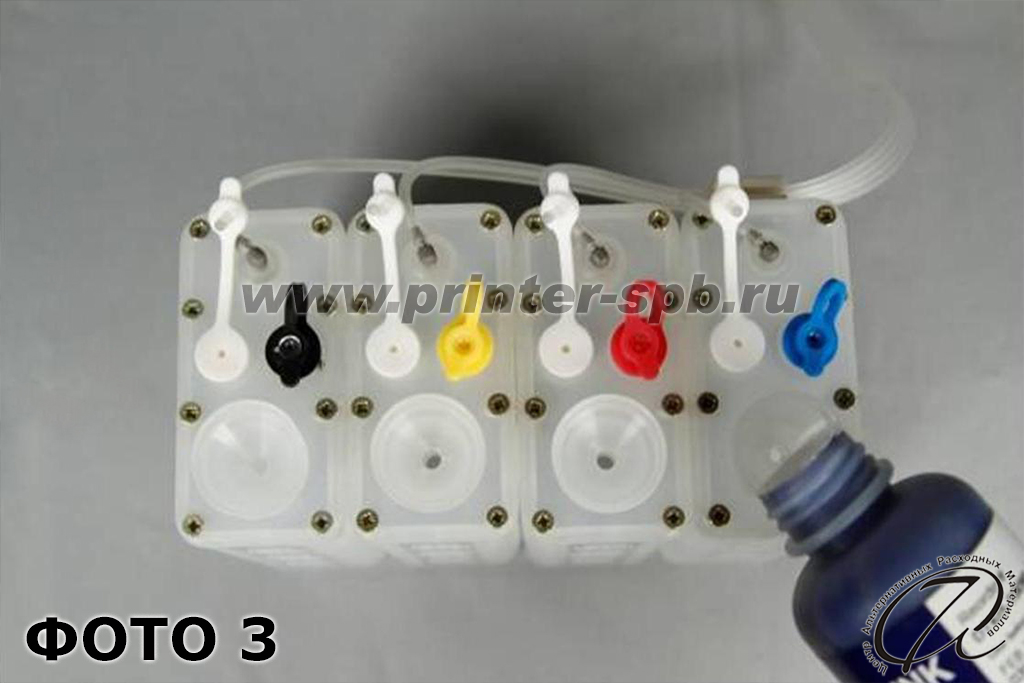

3. Наполните емкости чернилами. Для этого откройте белые пробки и закройте цветные (для системы ПРЕМИУМ, ФОТО 3). В большие отверстия вставьте воронки и залейте чернила нужного цвета). Для системы СТАНДАРТ – закройте пробками маленькие отверстия (ФОТО 4).Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

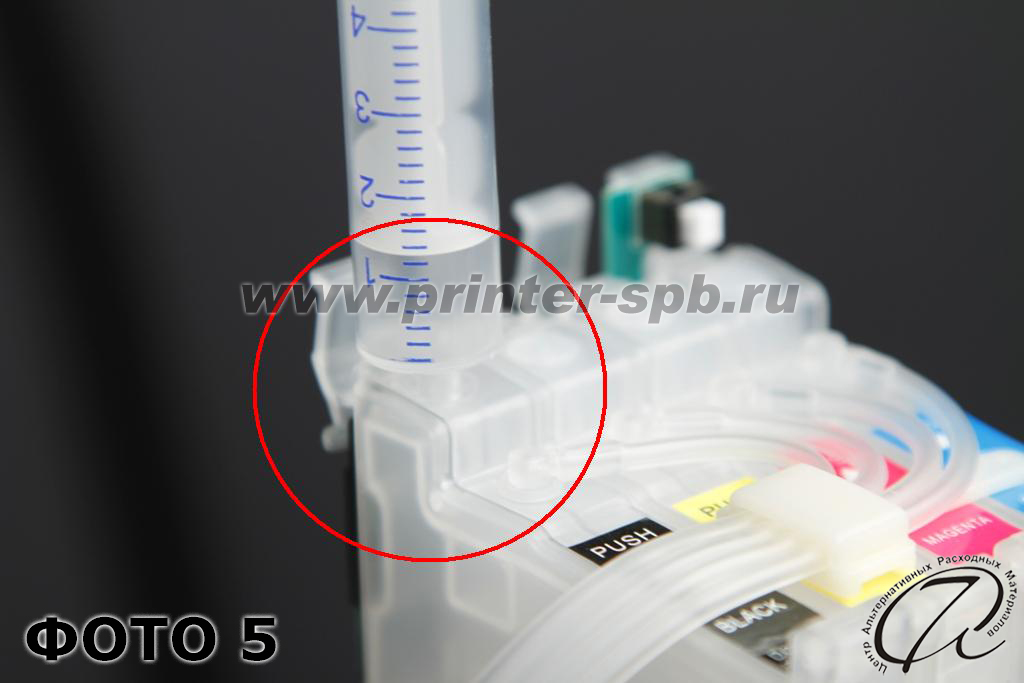

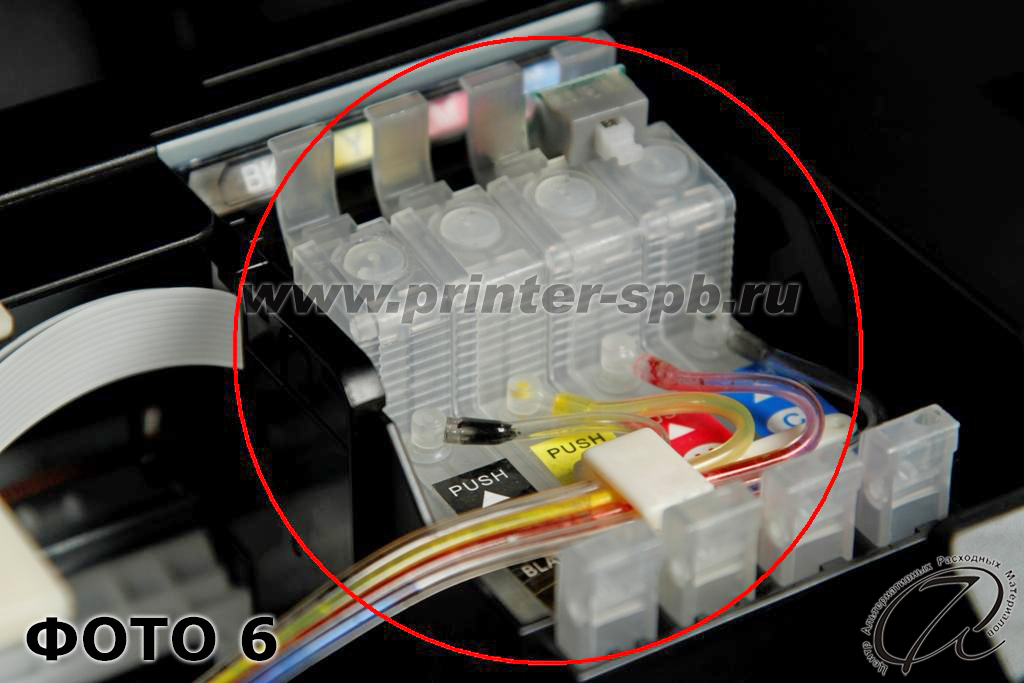

4. Используя шприц, «протяните» чернила из емкостей через шлейф в картридж, предварительно вынув пробки и медленно потянув на себя поршень шприца до заполнения картриджа примерно на 50% чернилами (ФОТО 5). Во избежание вытекания чернил по капиллярам шлейфа обратно во внешнюю емкость используйте  биндер зажим: пережмите им капилляр. После «протягивания» чернил закройте пробки. Повторите эти действия для каждого картриджа и после этого вставьте блок картриджей в каретку как показано на ФОТО 6, при этом необходимо сильно нажать на него (до характерного щелчка). После этого снимите биндер зажим с капилляров.

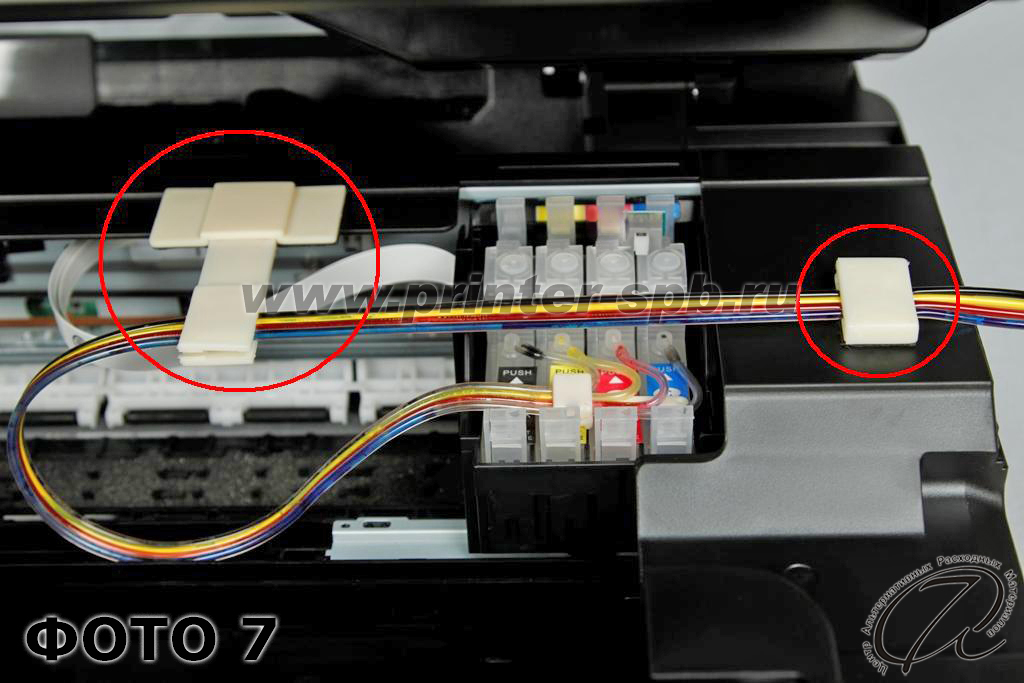

5. Установите шлейф через держатель шлейфа таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу. Шлейф проложите так, чтобы его хватало для свободного хода каретки в крайнее правое и крайнее левое положения. Закрепите шлейф при помощи клипсы 1 (ФОТО 7).

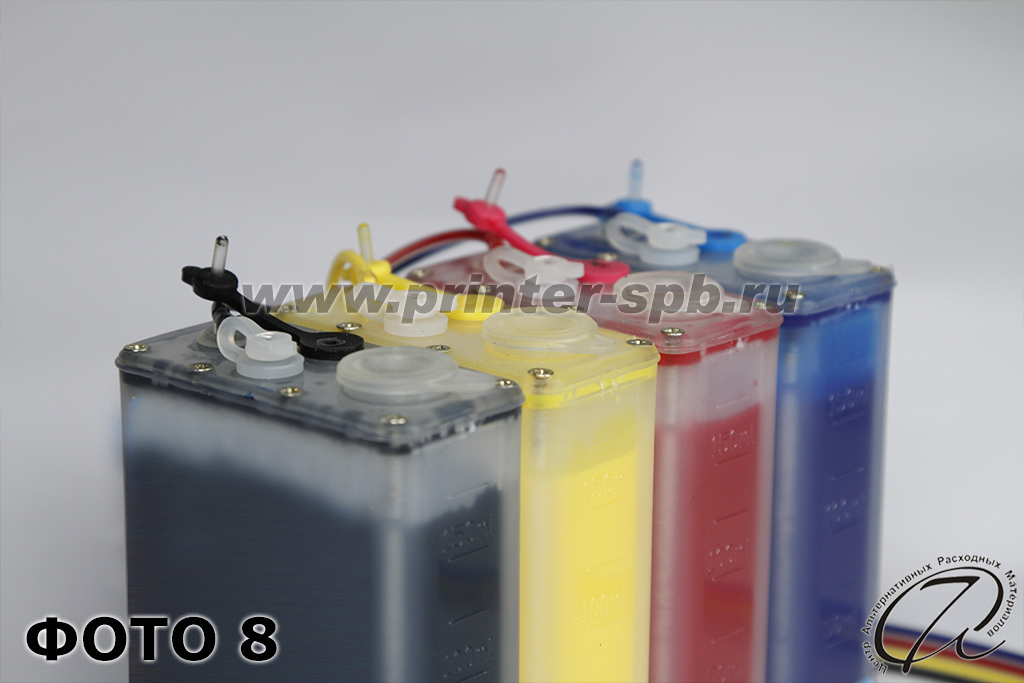

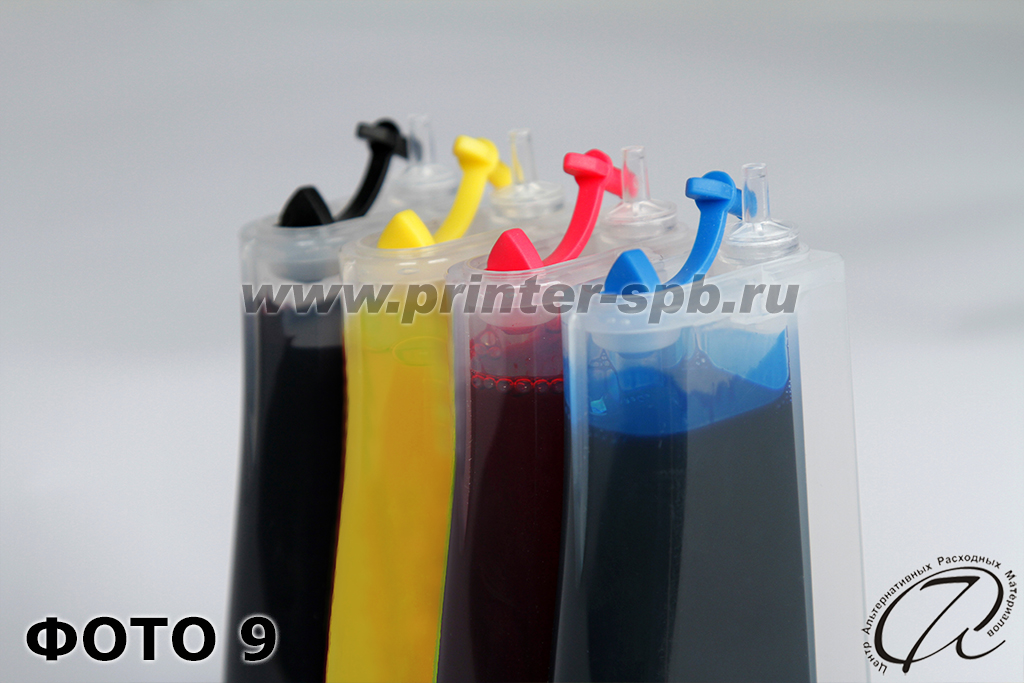

6. Выньте воронки и закройте эти отверстия резиновыми пробками. В системе ПРЕМИУМ откройте цветные пробки (ФОТО 8). В системе СТАНДАРТ откройте маленькие отверстия и вставьте воздушные фильтры в них (ФОТО 9). Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер.

Рабочее положение внешних емкостей

Обнуление авточипа

Установленная СНПЧ не вносит никаких изменений в работу принтера. Количество отпечатков определяется объёмом чернил оригинальных картриджей. Поэтому, когда Status Monitor или индикатор сообщают об окончании чернил, необходимо произвести сброс счётчиков. Для этого необходимо выполнить процедуру замены картриджа согласно инструкции принтера. Вместо физической замены картриджа необходимо нажать на кнопку, которая находится на блоке картриджей.

Примечание

1. Если принтер не определяет картриджи, убедитесь, что блок картриджей СНПЧ вставлен правильно и люфт отсутствует. Надавите на блок сверху вниз для полной фиксации его в каретке. Большинство проблем возникает из-за неправильной установки блока картриджей. Если причина не устранена, протрите площадку с чипами спиртосодержащей жидкостью. Возможно, чипы окислились. Дайте высохнуть, после этого повторите действия из п. V.
2. Не допускайте уменьшения уровня чернил во внешних емкостях (донорах) до уровня 2 см и ниже, заблаговременно приобретайте чернила и пополняйте емкости.
3. Не допускайте подсыхание печатающей головы (ПГ), печатайте на принтере раз в 1-2 недели как минимум одну полноцветную страницу формата А4.
4. При ухудшении печати (полосит, отсутствует один или более цвет):

- Проверьте, открыты ли воздушные отверстия в СНПЧ, если нет — откройте.
- Напечатайте страницу теста дюз (вкладка «Сервис»).
- Проверьте шлейф на наличие воздуха (воздух допускается в небольших количествах). Если воздуха много, сделайте несколько прочисток печатающей головки (Вкладка «Сервис» в настройках печати). Если воздух не уходит, повторите прокачку системы шприцем, как при установке СНПЧ, чтобы избавиться от воздушных пробок. После этого сделайте 2-3 прочистки ПГ и не используйте принтер 2-3 часа, поле чего напечатайте страницу теста дюз. Если есть улучшение, повторите процедуру. Если улучшения так и нет, возможно, вам нужно промыть ПГ, читайте инструкцию на нашем сайте.
