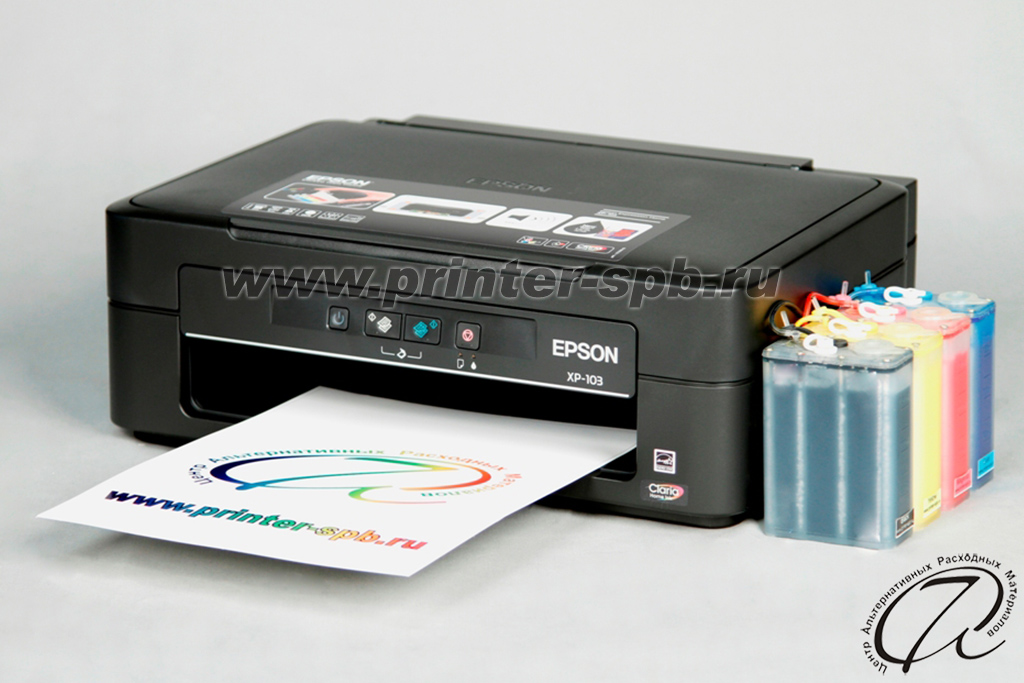

Инструкция по установке капсульной СНПЧ на Epson XP-33/103/203/207/303/306/403/406/313/413/WF2010W

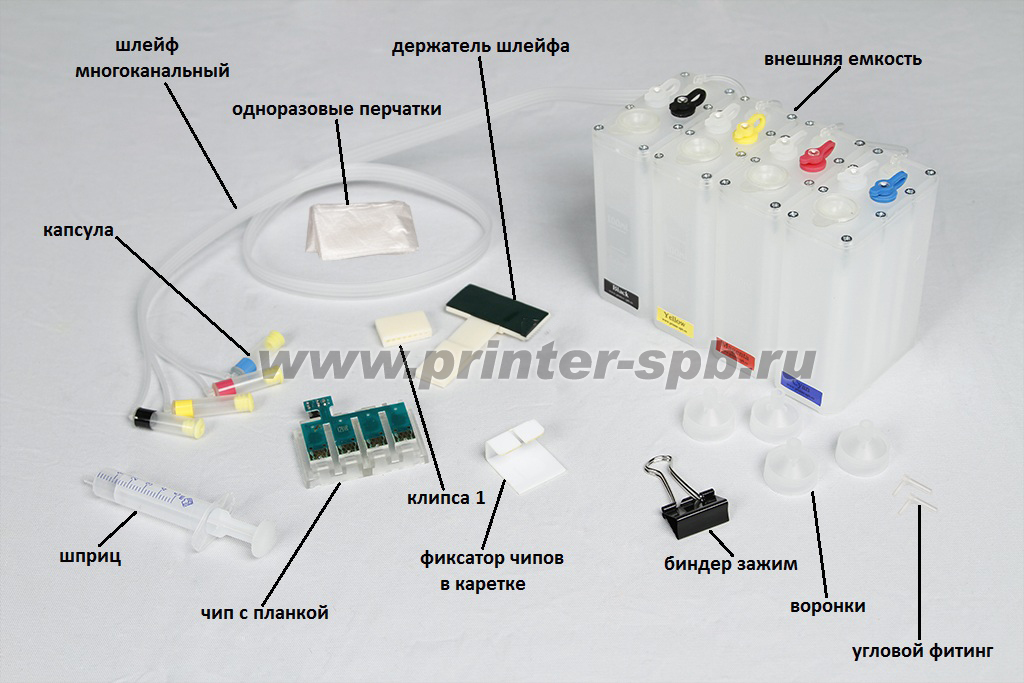

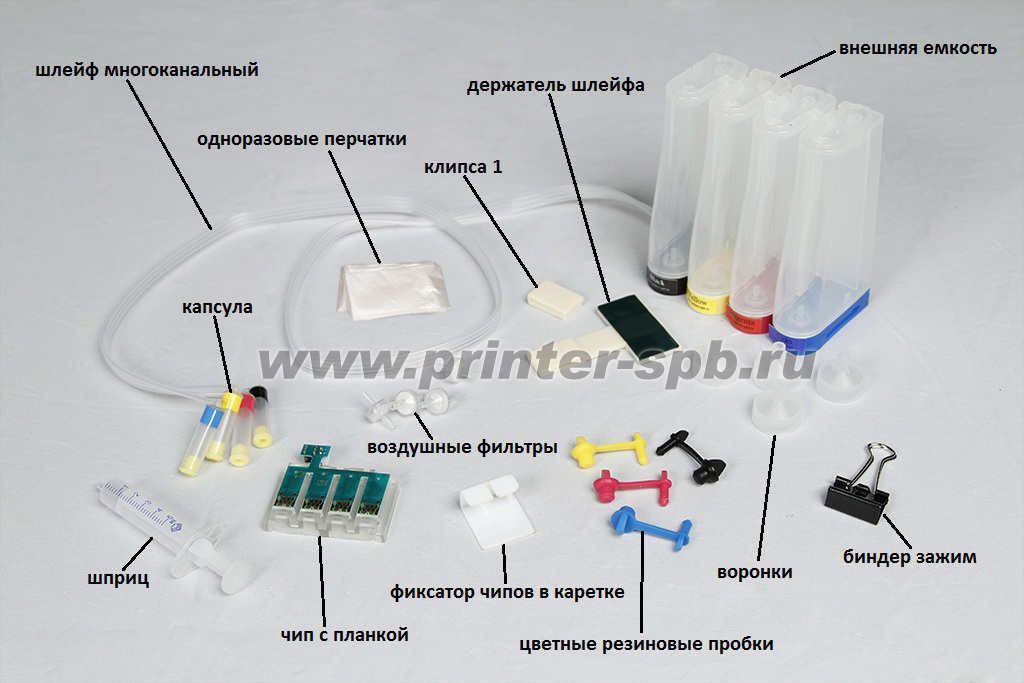

КОМПЛЕКТАЦИЯ

ПРЕМИУМ

СТАНДАРТ

• внешняя емкость ПРЕМИУМ - 4 шт.;
• чип с планкой – 1 шт.;
• капсула – 4 шт.;
• шлейф многоканальный – 1 шт.;
• держатель шлейфа – 1 шт.;
• клипса 1 – 1 шт.;
• фиксатор чипов в каретке – 1 шт.;
• батарейка – 1 шт.;
• биндер зажим – 1 шт.;
• шприц – 1 шт.;
• воронки – 4 шт.
• угловой фитинг – 2 шт.;
• одноразовые перчатки – 1 пара.

• внешняя емкость СТАНДАРТ – 4 шт.;
• чип с планкой – 1 шт.;
• капсула – 4 шт.;
• шлейф многоканальный – 1 шт.;
• держатель шлейфа – 1 шт.;
• клипса 1 – 1 шт.;
• фиксатор чипов в каретке – 1 шт.;
• батарейка – 1шт.;
• биндер зажим – 1 шт.;
• шприц – 1шт.;
• воздушные фильтры – 4 шт.;
• цветные резиновые пробки – 4 шт.
• воронки – 4 шт.
• одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ

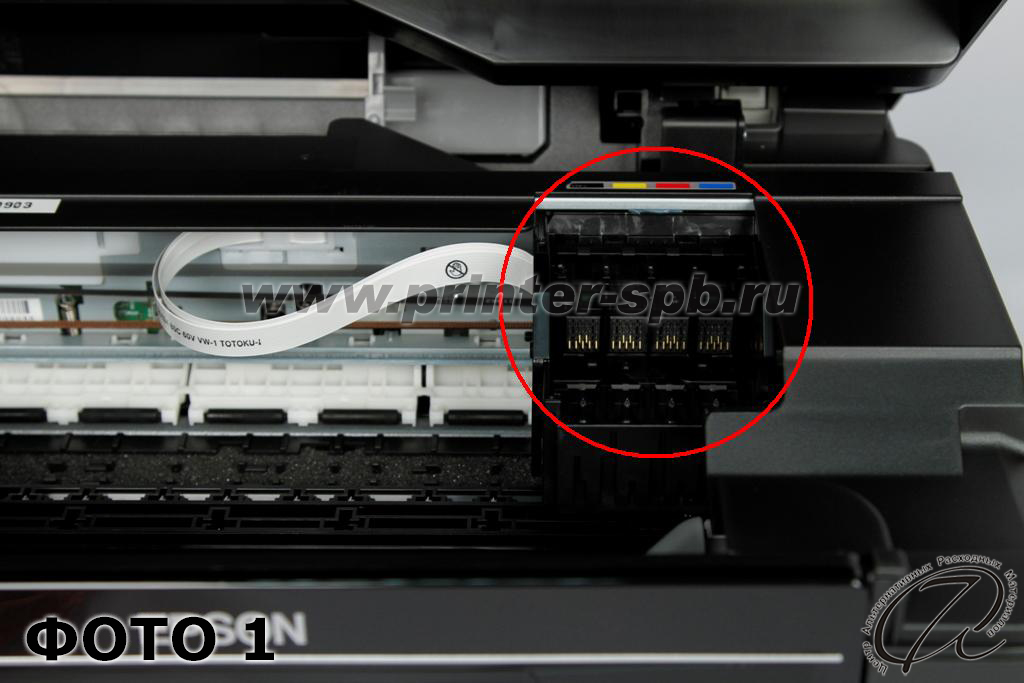

1. Приведите каретку принтера/МФУ в положение замены картриджей (это стандартная процедура - подробнее читайте инструкцию к принтеру/МФУ Epson раздел «Замена чернильных картриджей», которая идет в комплекте) (ФОТО 1). Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Каретка, при этом, будет высвобождена, ее можно будет двигать вправо и влево свободно.

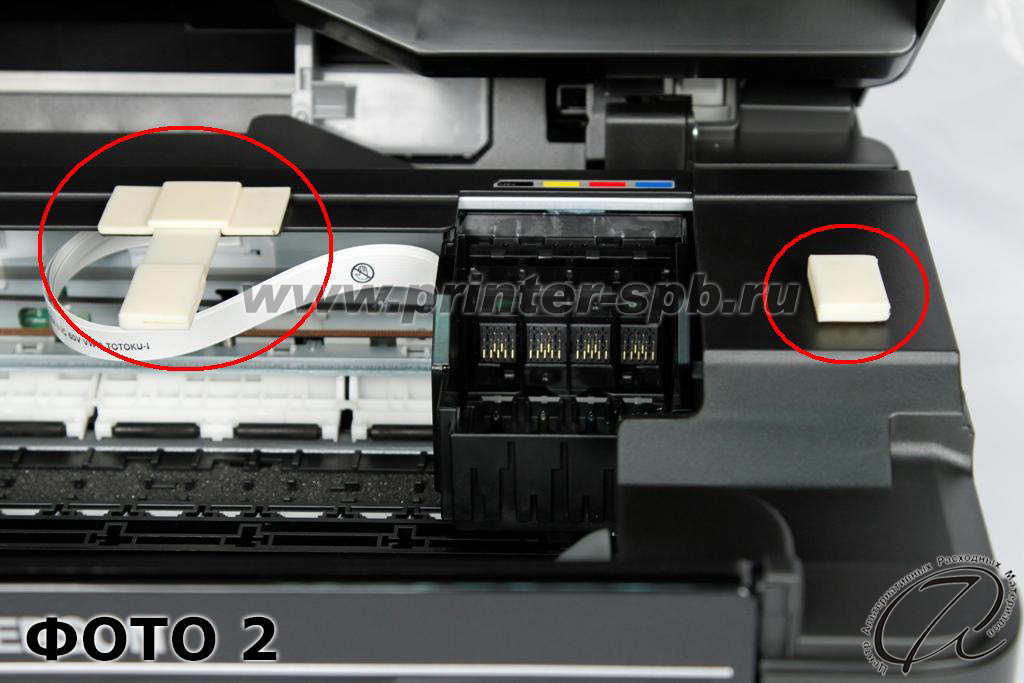

2. Закрепите держатель шлейфа  и клипсу 1 так, как показано на ФОТО 2.

3. Если батарейка не установлена в чипе – установите ее. Не перепутайте полярность. Если батарейка в комплекте поставки отсутствует, необходимо самостоятельно приобрести и, после этого, установить ее. Батарейка имеет ограниченный срок службы до 2 лет.

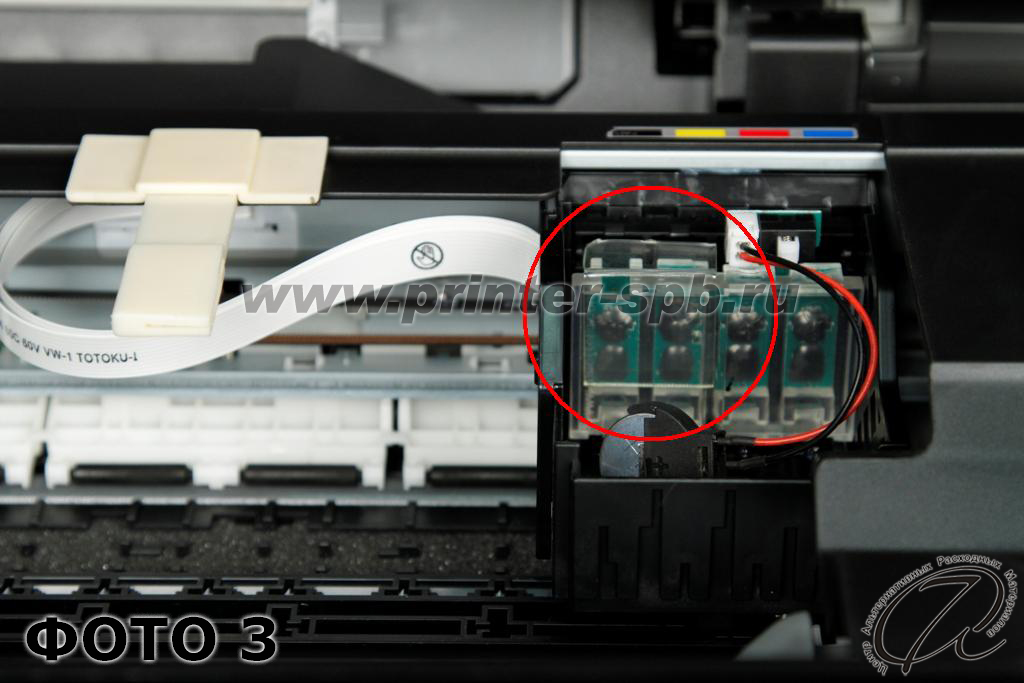

4. Установите чип в печатающую головку так, как показано на ФОТО 3, закрепите его с помощью фиксатора чипов в каретке, который идет в комплекте. Если чип болтается – то он установлен неверно. Чип не должен иметь люфта и должен держаться в плотно. Из-за неправильной установки чипа, принтер может не определить его.

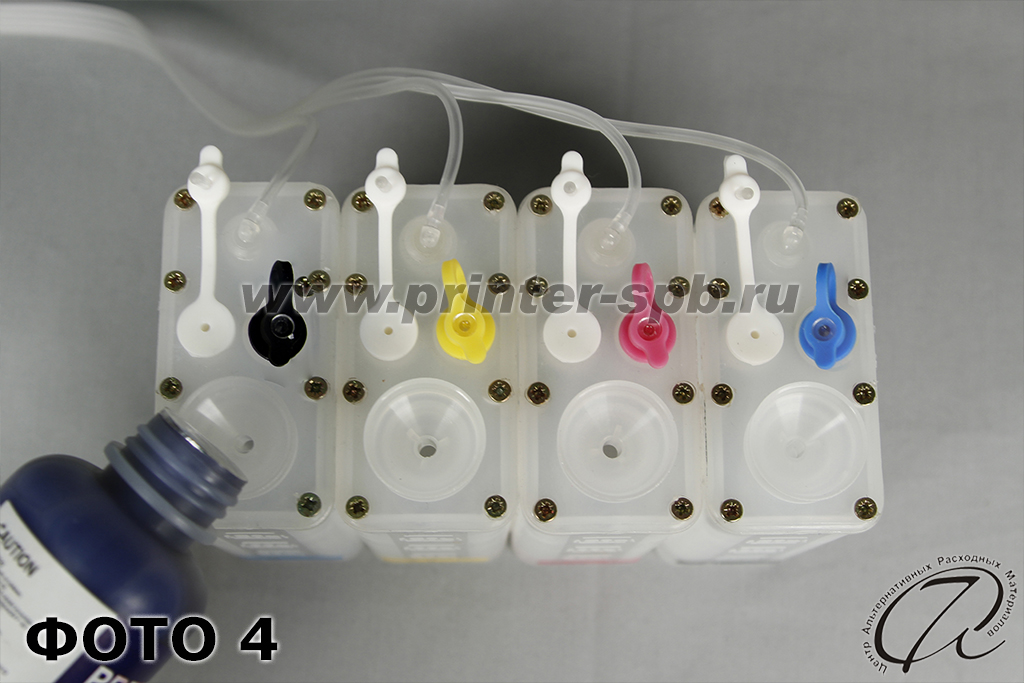

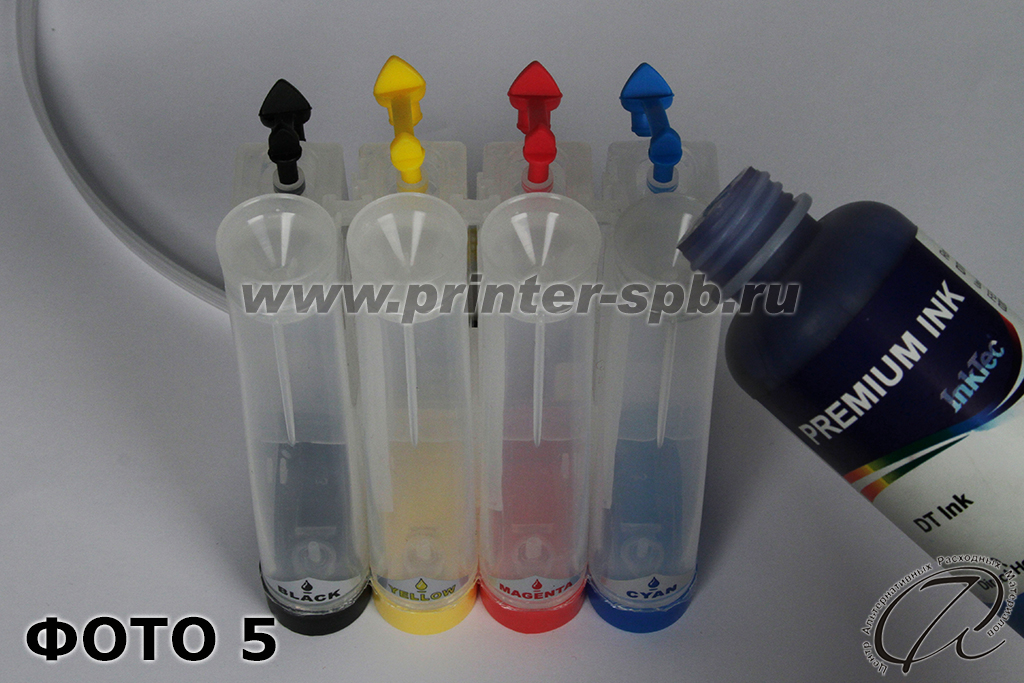

5. Наполните емкости чернилами. Для этого откройте белые пробки и закройте цветные (для системы ПРЕМИУМ, ФОТО 4). В большие отверстия вставьте воронки и залейте чернила нужного цвета). Для системы СТАНДАРТ – закройте пробками маленькие отверстия (ФОТО 5).Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

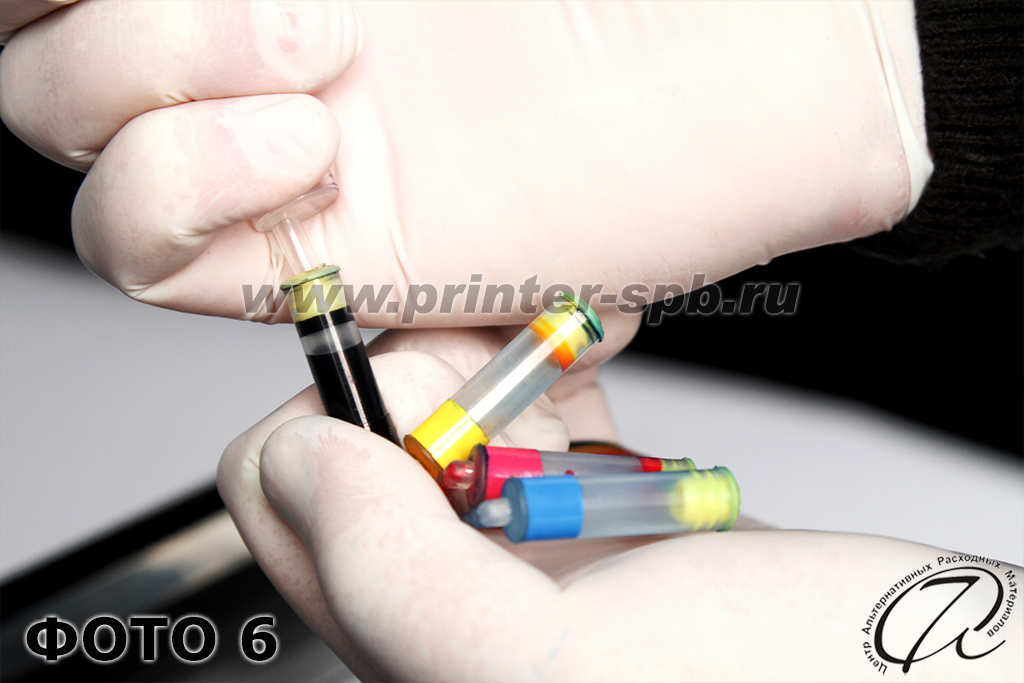

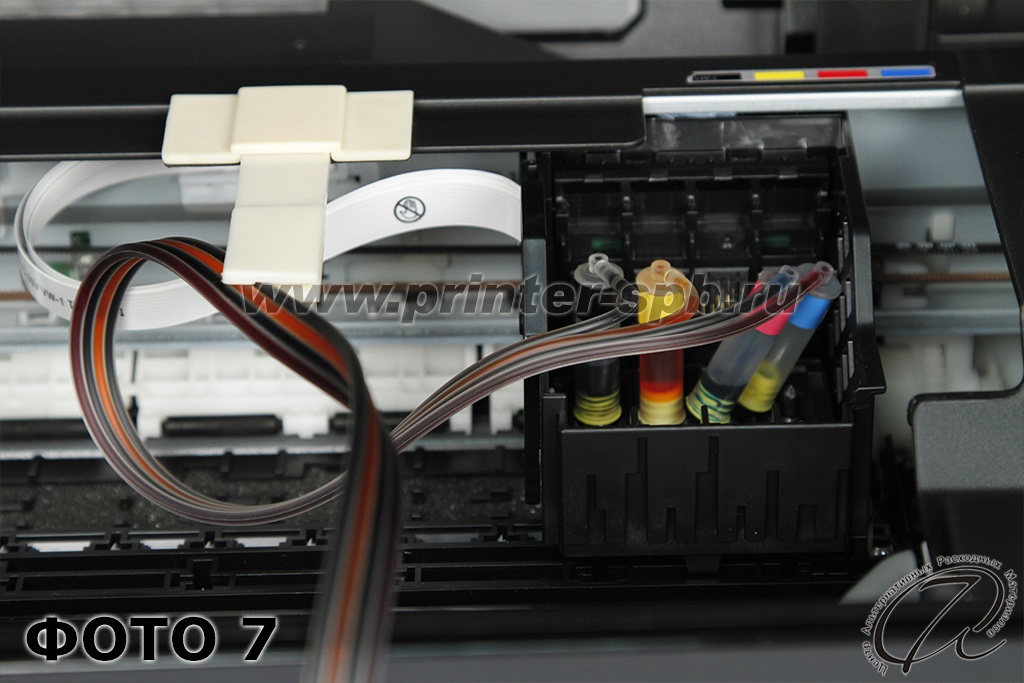

6. Используя шприц «протяните» чернила из емкостей через шлейф в капсулу, медленно потянув на себя поршень шприца до заполнения капсулы примерно на 50% чернилами (ФОТО 6). С помощью биндера зажима, пережмите капилляр шлейфа с чернилами, наденьте капсулу с чернилами на соответствующий штуцер печатающей головки. После этого, снимите биндер зажим с капилляра. Аналогично повторите эти действия для каждой капсулы (ФОТО 7). Не перепутайте цвета.

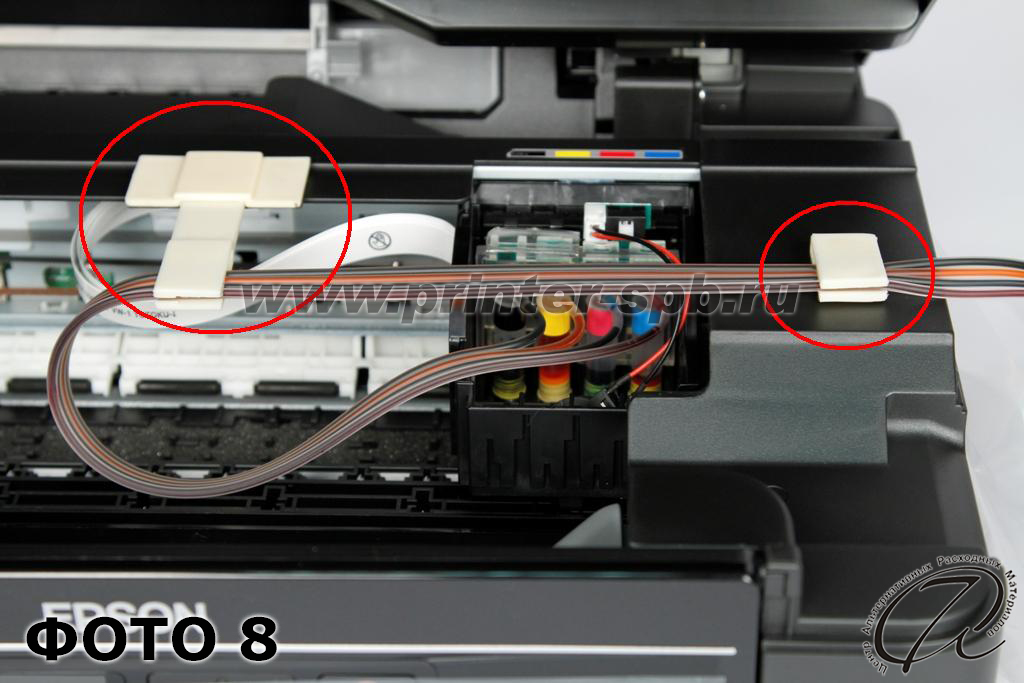

7. Установите шлейф через держатель шлейфа таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу (ФОТО 8). Шлейф проложите так, чтобы его хватало для свободного хода каретки в крайнее правое и крайнее левое положения. Закрепите шлейф при помощи клипсы 1.

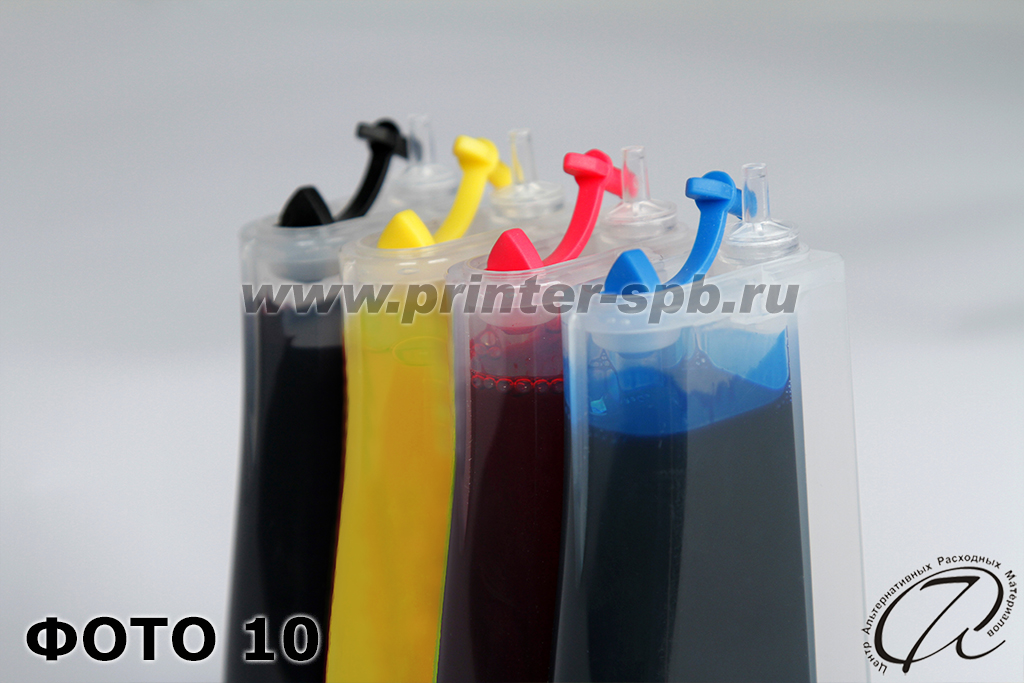

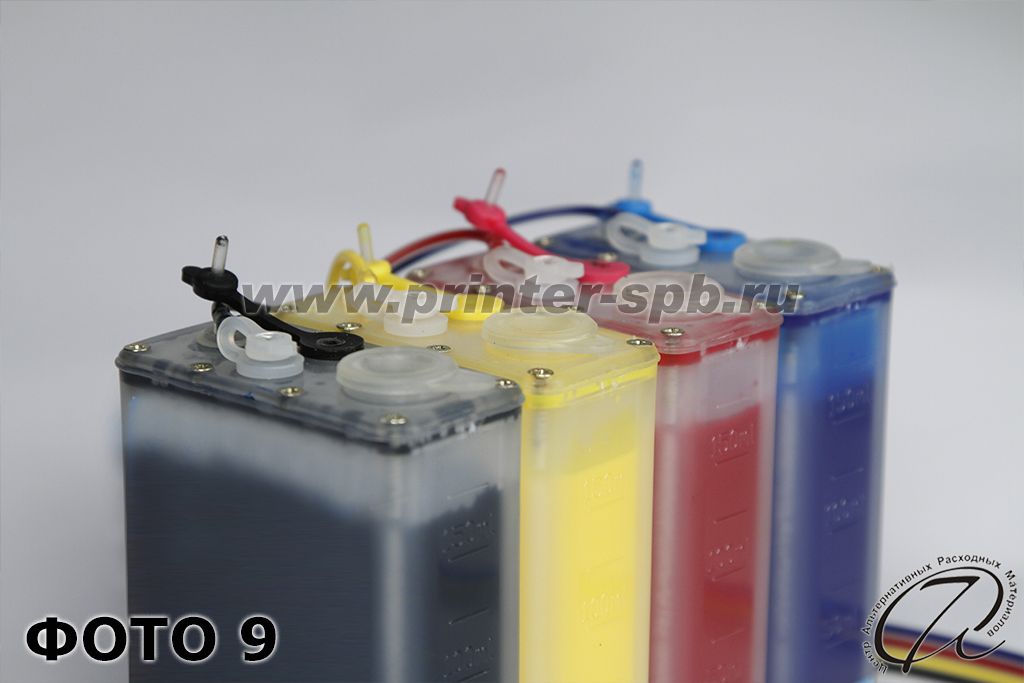

8. Выньте воронки и закройте эти отверстия резиновыми пробками. В системе ПРЕМИУМ откройте цветные пробки (ФОТО 9). В системе СТАНДАРТ откройте маленькие отверстия и вставьте воздушные фильтры в них (ФОТО 10). Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер.

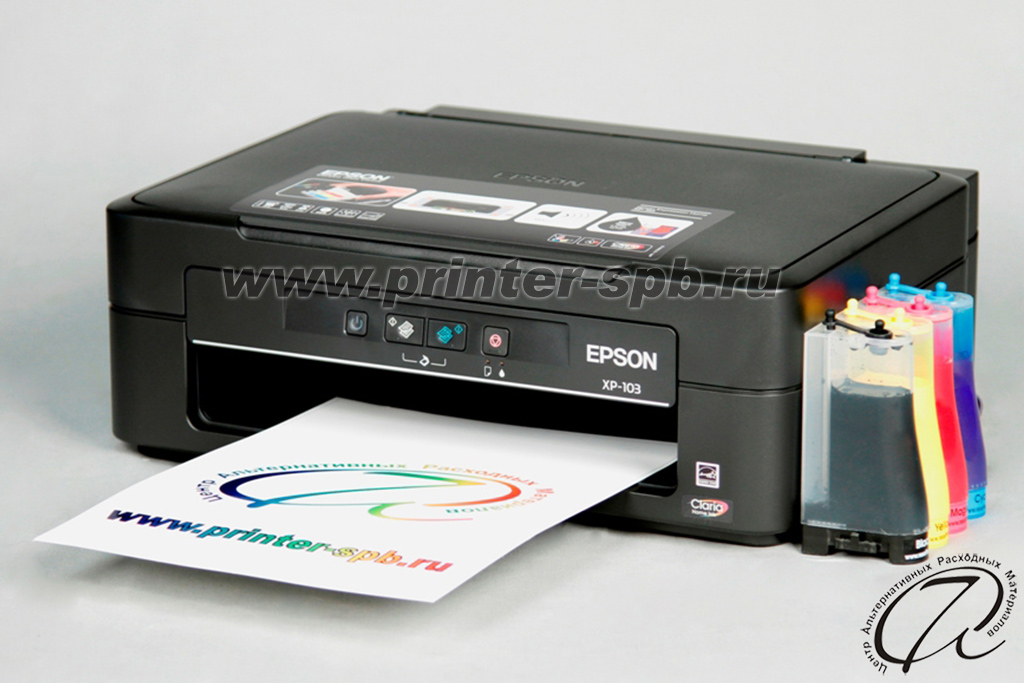

Рабочее положение внешних емкостей

Обнуление авточипа

Планка-эмулятор не изменяет алгоритма работы принтера. Количество отпечатков определяется объёмом чернил оригинальных картриджей. Поэтому, когда Status Monitor или индикатор сообщают об окончании чернил, необходимо произвести сброс счётчиков эмулятора. Для этого необходимо выполнить процедуру замены картриджа согласно инструкции принтера. Вместо физической замены картриджа необходимо нажать на кнопку на планке с чипом.

Примечание

1. Если принтер (МФУ) при установке СНПЧ не определяет чипы, убедитесь, что планка с чипом закреплена верно и люфт планки отсутствует, 99% проблем с не определением аппаратом чипа возникает именно из-за этого; Протрите площадку с чипами спиртосодержащей жидкостью, возможно чипы окислились, дайте высохнуть, вставьте планку с чипом обратно.
2. Устанавливайте капсулы правильно, не нарушая порядок цветов. Правильную очередность цветов вы найдете на наклейке на каретки вашего принтера (МФУ).
3. Не допускайте уменьшения уровня чернил во внешних емкостях (донорах) до уровня 2 см., заблаговременно приобретайте чернила и пополняйте емкости.
4. Не допускайте подсыхание печатающей головы (ПГ), печатайте на принтере раз в 1-2 недели минимум одну полноцветную страницу формата А4
5. При ухудшении печати (полосит, отсутствует один или более цвет):

- проверьте, открыты ли воздушные отверстия в СНПЧ, если нет - откройте;
- сделайте печать теста дюз (в закладке сервис);
- проверьте отсутствие воздуха в шлейфе (воздух допускается в небольших кол-вах), при наличии воздуха – сделайте несколько прочисток печатающей головки (настройка печати – закладка «сервис»), если воздух не уходит – проделайте прокачку системы шприцом как при установке СНПЧ, чтобы избавиться от воздушных пробок, после этого сделайте 2-3 прочистки ПГ и дайте постоять часа 2-3, сделайте печать теста дюз, если есть улучшение – повторите процедуру. Если улучшения так и нет, возможно, вам нужно попробовать промыть ПГ, смотрите инструкцию на нашем сайте.
