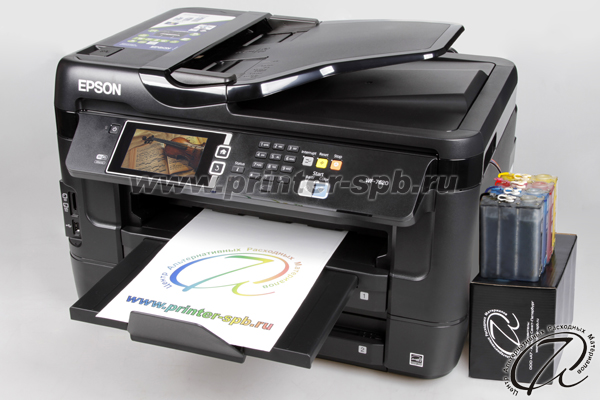

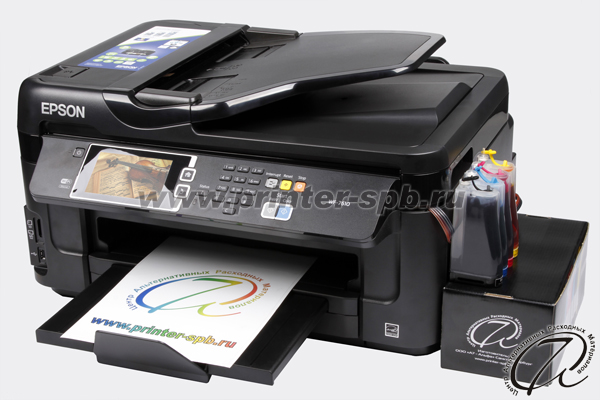

Инструкция по установке картриджной СНПЧ на Epson WF-7610DWF и WF-7620DTWF

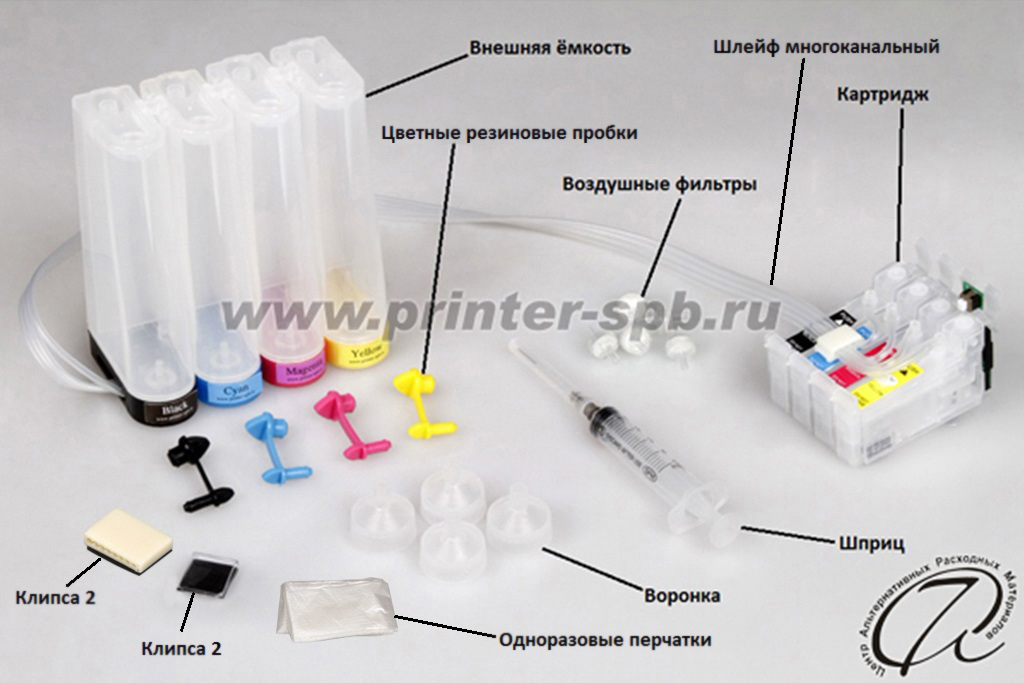

КОМПЛЕКТАЦИЯ

СТАНДАРТ

ПРЕМИУМ

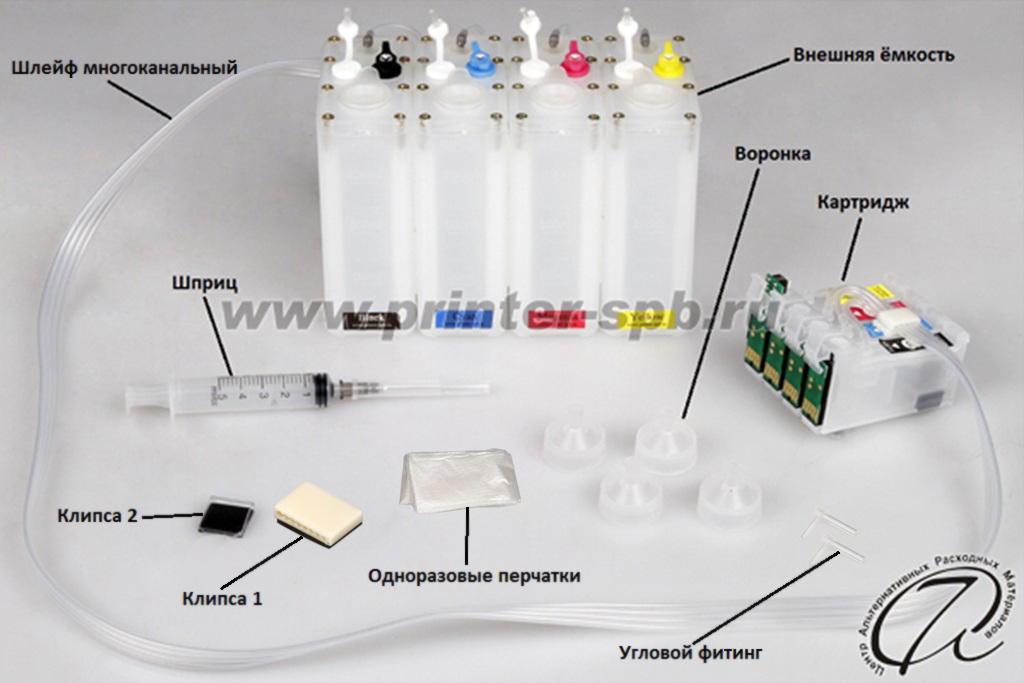

• Внешняя емкость - 4 шт.;
• Картридж – 4 шт.;
• Шлейф многоканальный – 1 шт.;
• Клипса 1 – 1 шт.;
• Клипса 2 – 1 шт.;
• Шприц – 1 шт.;
• Воронка – 4 шт.;
• Воздушные фильтры – 4 шт.;
• Цветные резиновые пробки – 4 шт.;
• Одноразовые перчатки – 1 пара.

• Внешняя емкость – 4 шт.;
• Картридж – 4 шт.;
• Шлейф многоканальный – 1 шт.;
• Клипса 1 – 1 шт.;
• Клипса 2 – 1 шт.;
• Шприц – 1шт.;
• Угловой фитинг – 2 шт.;
• Воронка – 4 шт.;
• Одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ

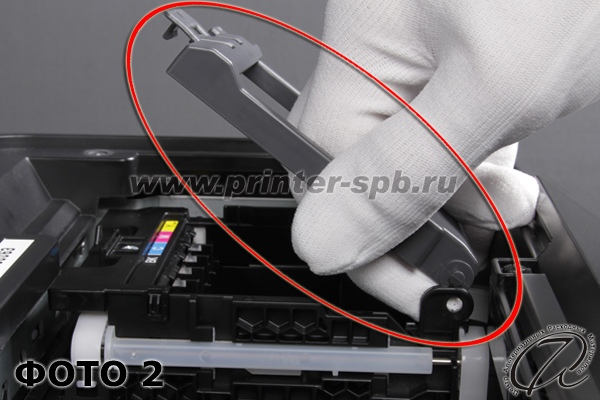

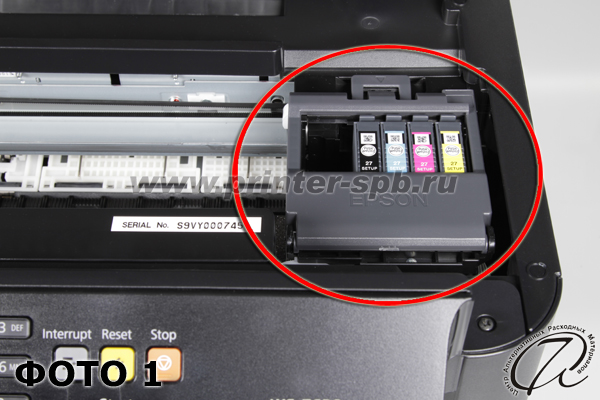

1. Приведите каретку принтера/МФУ в положение замены картриджей (подробнее читайте в справочной информации в конце инструкции). Обесточьте принтер (для этого выньте кабель питания из аппарата). Каретку после этого можно будет свободно двигать вправо и влево. Аккуратно снимите крышку каретки с фиксаторов (ФОТО 1 и 2).

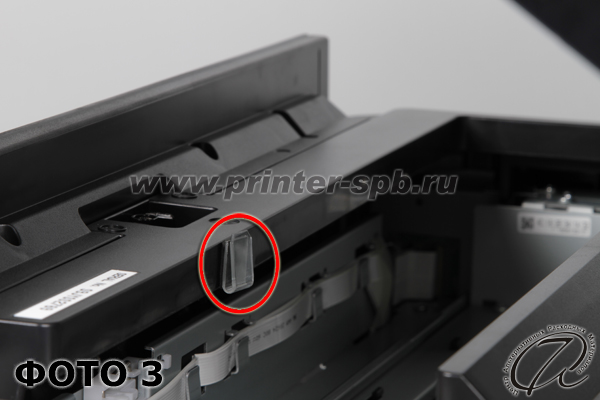

2. Закрепите клипсу 2 (ФОТО 3) и клипсу 1 (ФОТО 4).

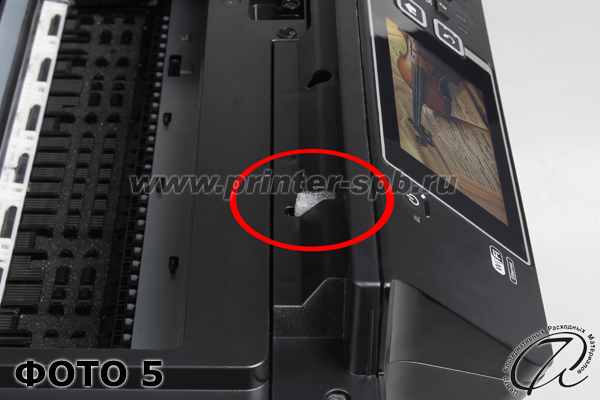

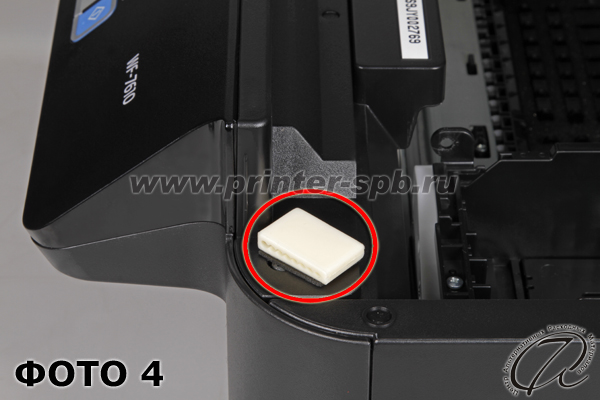

3. Из-за установленных клипс крышка до конца закрываться не будет и необходимо вставить в разъем (ФОТО 5) блокиратор открытой крышки. В качестве блокиратора можно использовать сложенный несколько раз лист бумаги или пенопласт.

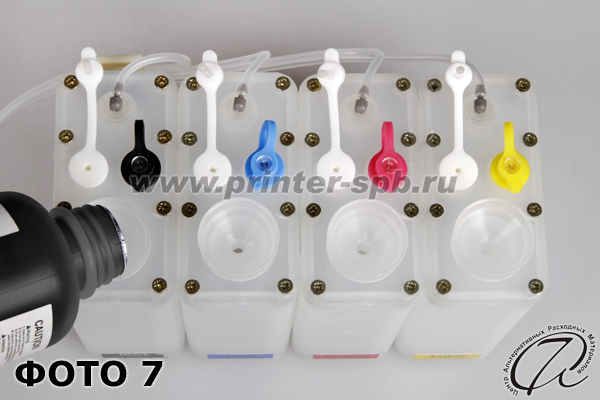

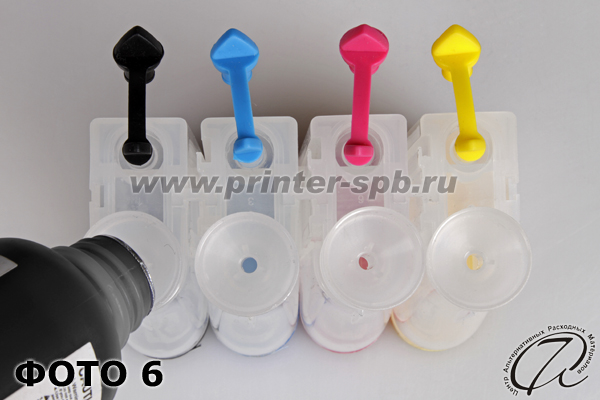

4. Наполните емкости чернилами. Для системы СТАНДАРТ – закройте пробками маленькие отверстия (ФОТО 6). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для системы ПРЕМИУМ откройте белые пробки и закройте цветные (ФОТО 7). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

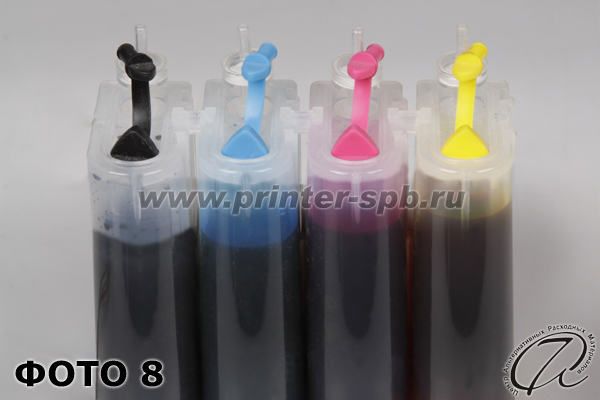

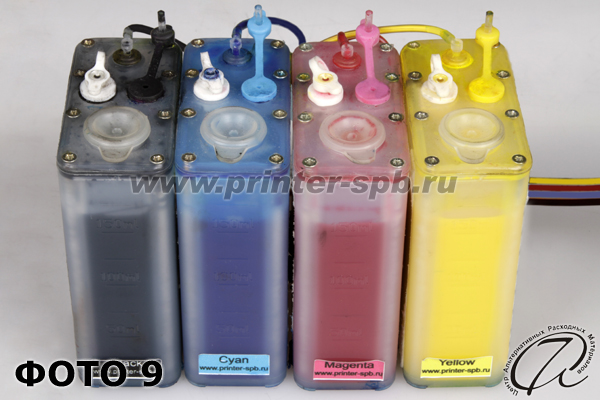

5. Выньте воронки и закройте эти отверстия резиновыми пробками. В системе СТАНДАРТ откройте маленькие отверстия и вставьте воздушные фильтры в них (ФОТО 8). В системе ПРЕМИУМ откройте цветные пробки (ФОТО 9).

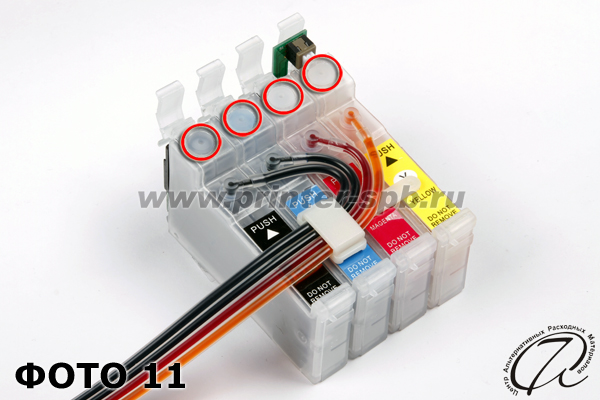

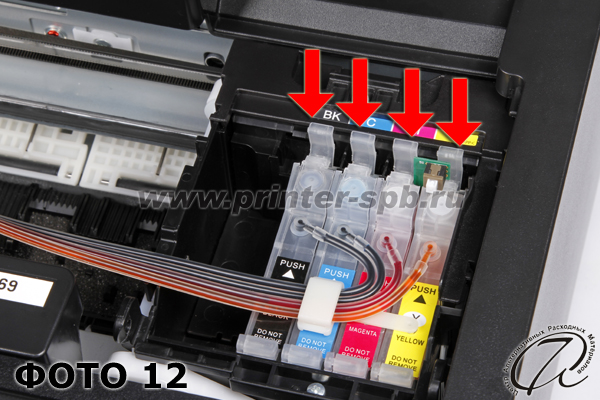

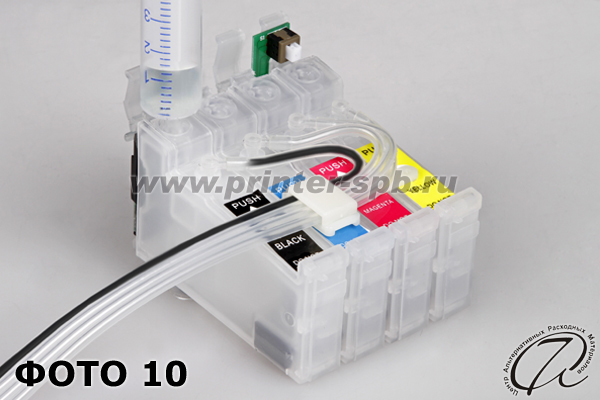

6. Предварительно вынув пробки, используя шприц, «протяните» (медленно потянув на себя поршень шприца до заполнения картриджа примерно на 50% чернилами) чернила (ФОТО 10). После «протягивания» чернил закройте пробки (ФОТО 11). Повторите эти действия для каждого картриджа и после этого вставьте блок картриджей в каретку как показано на ФОТО 12, при этом необходимо сильно нажать на него (до характерного щелчка).

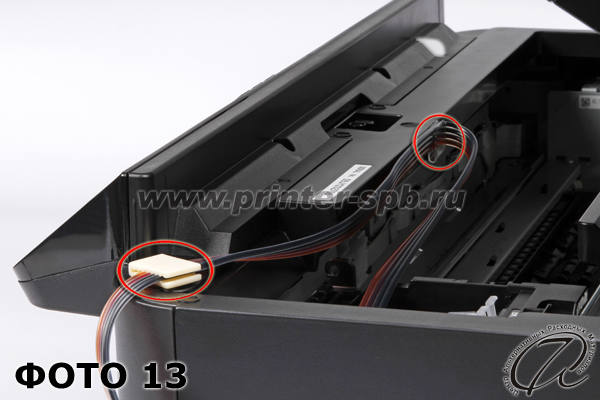

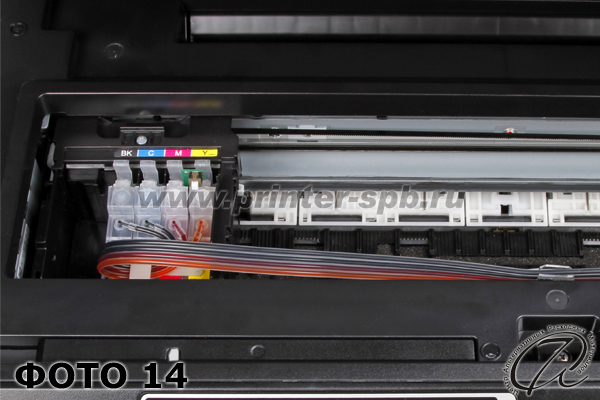

7. Установите шлейф клипсу 2 и клипсу 1 таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу. Шлейф проложите так, чтобы его хватало для свободного хода каретки в крайнее правое и крайнее левое положения (ФОТО 13 и 14).

СНПЧ установлена. Подключите сетевой шнур — и МФУ можно пользоваться.

Внимание! Внешние ёмкости необходимо поставить на высоту примерно равную расположению картриджей (для этого можно использовать коробку от СНПЧ)!
Иначе возможно перебои в поступлении чернил в картриджи.

Справочная информация

Как привести каретку в положение замены картриджей.

В случае если в принтере нет картриджей.

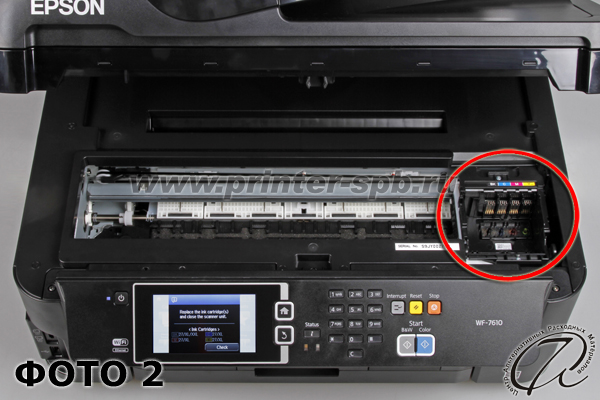

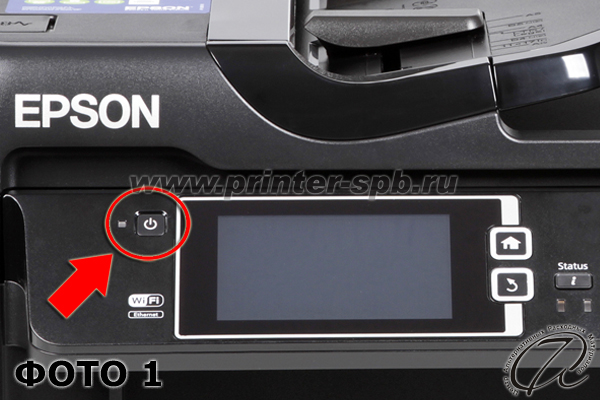

Подсоедините принтер к электросети и нажмите на кнопку включения (ФОТО 1). Поднимите блок сканера принтера, каретка встанет в положение замены картриджей (ФОТО 2).

В случае если в принтере есть картриджи (оригинальные, перезаправляемые или картриджи от СНПЧ).

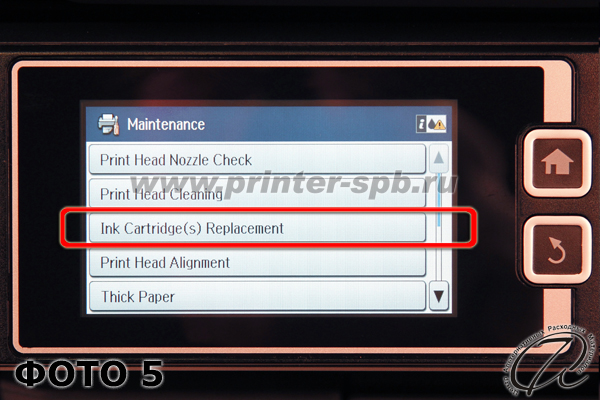

Подсоедините принтер к сети и нажмите на кнопку включения (ФОТО 1). В меню принтера нажмите на кнопку «Setup» (ФОТО 3), затем выберите пункт «Maintenance» («Обслуживание», ФОТО 4), затем пункт «Ink Cartridge(s) Replacement» («Замена картриджей», ФОТО 5). Поднимите блок сканера принтера, каретка встанет в положение замены картриджей (ФОТО 2).

Тест дюз.

Тест через меню принтера.

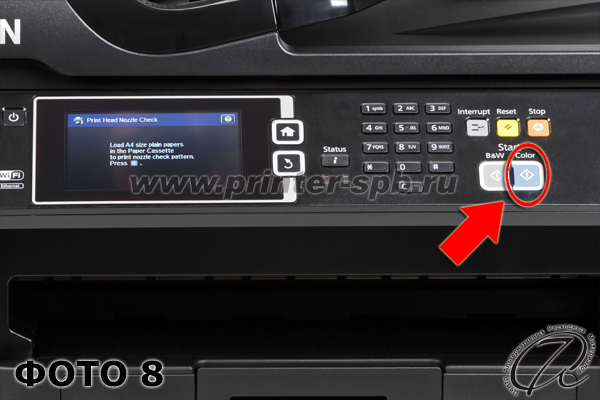

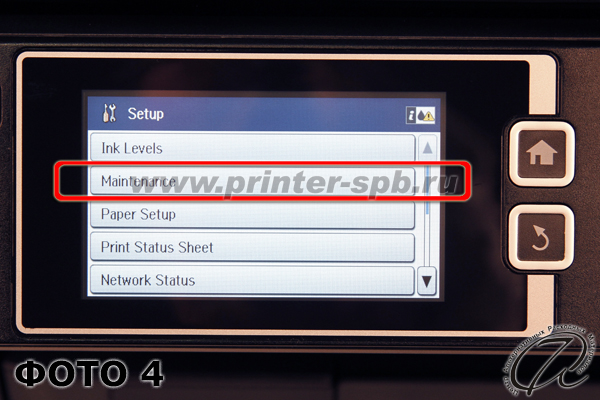

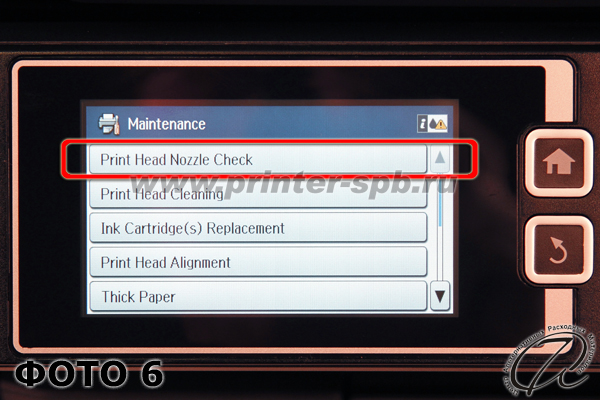

В меню принтера нажмите на кнопку «Setup» (ФОТО 3), затем выберите пункт «Maintenance» («Обслуживание», ФОТО 4), далее пункт «Print Head Nozzle Check» («Проверка Дюз Печатающей Головки», ФОТО 6), затем будет выдано сообщение «Load A4 size plain papers in the Paper Cassette to print nozzie check pattern. Press » («Загрузите обычную бумагу формата А4 в лоток для загрузки бумаги для печати шаблон проверки дюз», ФОТО 7) нажмите на кнопку старта печати  («Start/Color», ФОТО 8).

Тест через меню ПК.

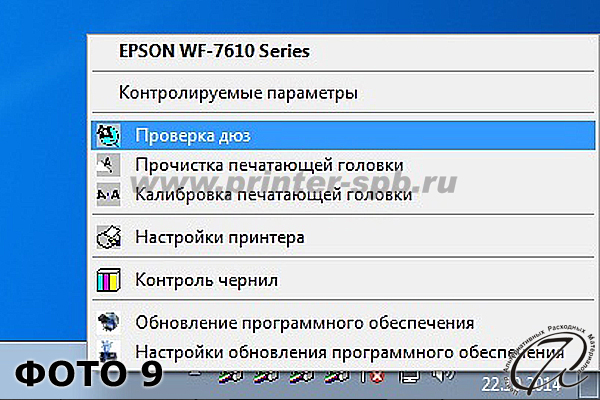

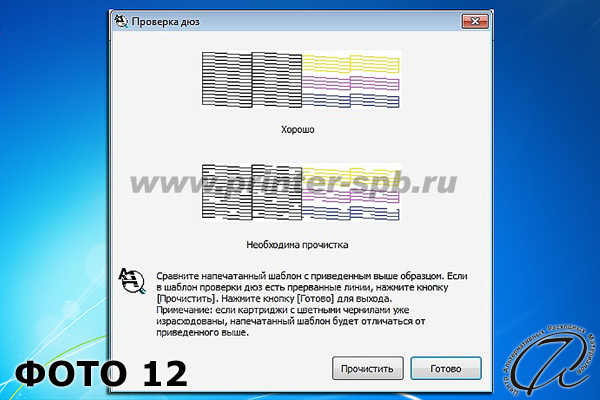

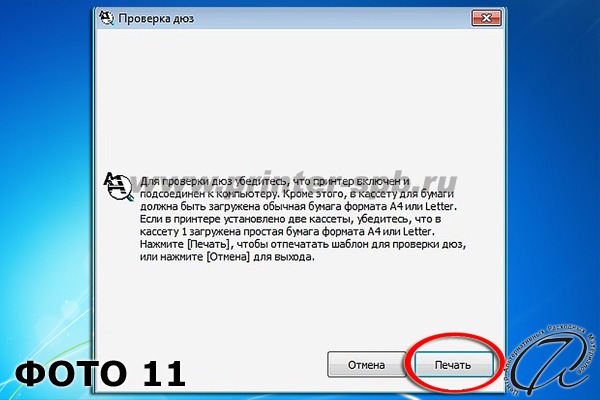

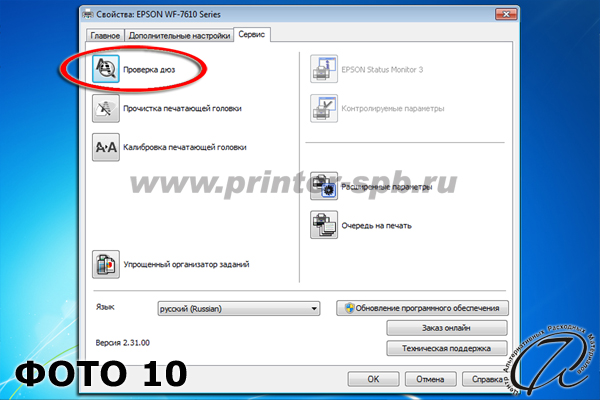

Зайдите через панель задач, нажав на ярлык принтера, в контекстном меню настроек управление принтером выберите пункт «Проверка дюз» (ФОТО 9). Либо зайдите на ПК в «Панель управления» \ «Оборудование и звук» \ «Устройства и принтеры», найдите свой принтер, с помощью контекстного меню выберите «Настройка печати» \  «Сервис»  \ «Проверка дюз» (ФОТО 10), в следующем окне нажмите «Печать» (ФОТО 11). Убедитесь, что тест дюз хороший и проходит на 100%, как показано на ФОТО 13, если так, то всё ОК, нажмите в открывшемся окне нажмите «Готово» (ФОТО 12).

ПЕЧАТЬ ТЕСТА ЧЕРЕЗ МЕНЮ ПРИНТЕРА

ПЕЧАТЬ ТЕСТА ЧЕРЕЗ МЕНЮ ДРАЙВЕРА С КОМПЬЮТЕРА

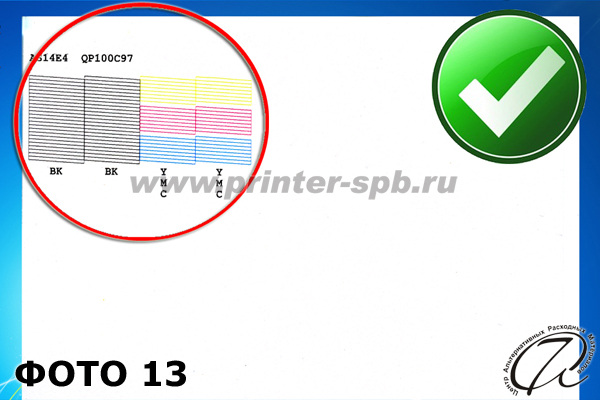

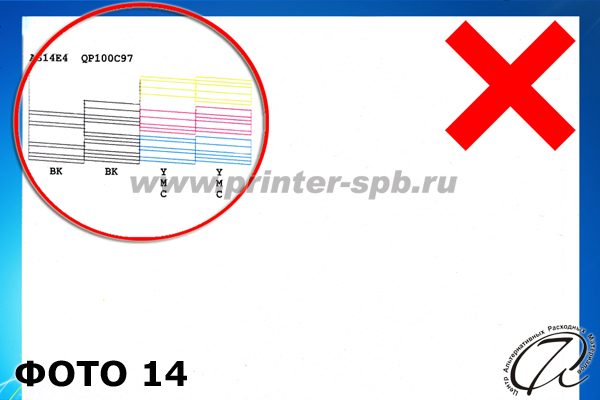

Убедитесь, что тест дюз хороший и проходит на 100%, как показано на ФОТО 13, если так, то всё ОК. Если в распечатанном шаблоне есть прерванные или отсутствующие линии (ФОТО 14), то необходимо сделать пару прочисток и дать постоять минут 20 и затем повторить тест.

Прочистка печатающей головки (ПГ).

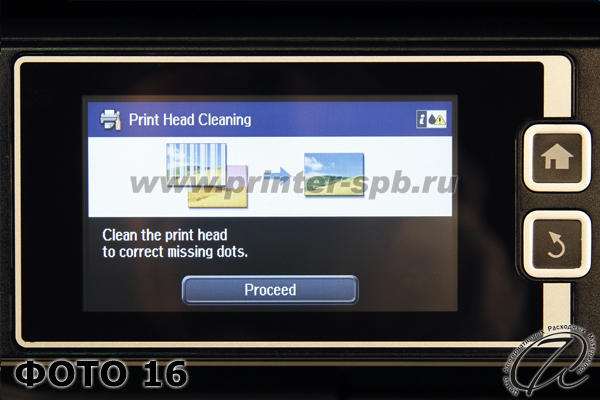

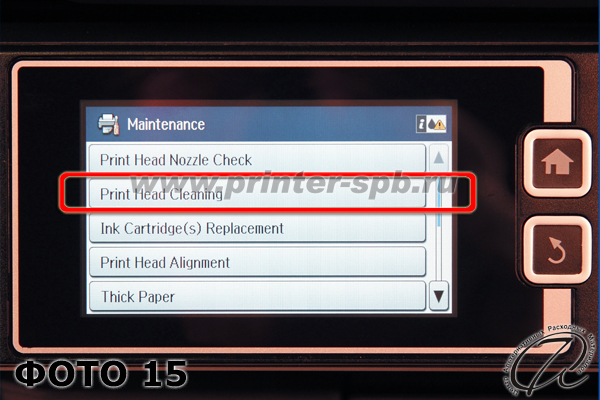

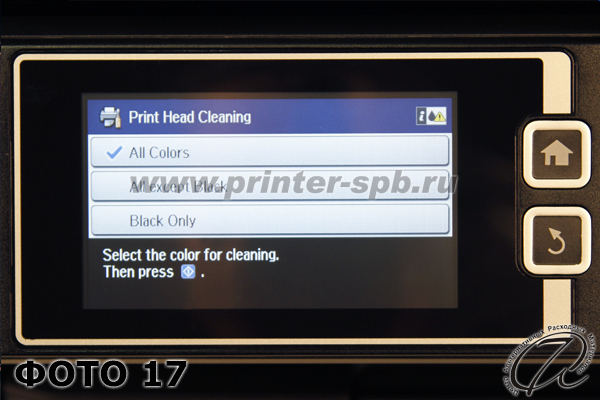

Прочистка через меню принтера. В главном меню выберите пункт «Maintenance» («Обслуживание», ФОТО 4), далее пункт «Print Head Cleaning» («Отчистка печатающей головки», ФОТО 15), затем на сообщение «Clean the print head…» («Прочистить печатающую головку…», ФОТО 16) выберите стрелочкой вверх «Yes», после вам будет предложено несколько вариантов прочистки печатающей головки (выбирается стрелочками «вверх» и «вниз», ФОТО 17): «All Colors» («Все цвета»), «all except Black» («все, кроме черного») и «Black Only» («Только чёрный»). Выбрав нужный вам вариант, нажмите печать    (ФОТО 8).

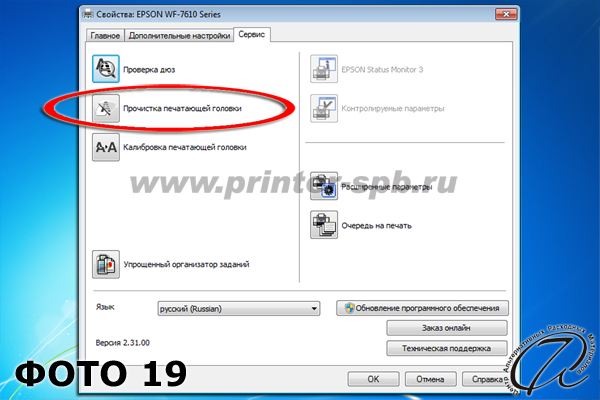

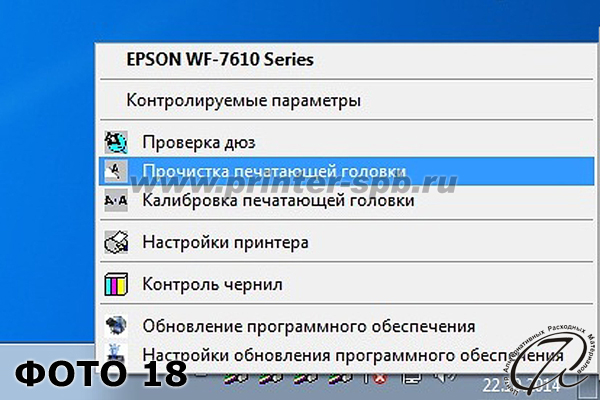

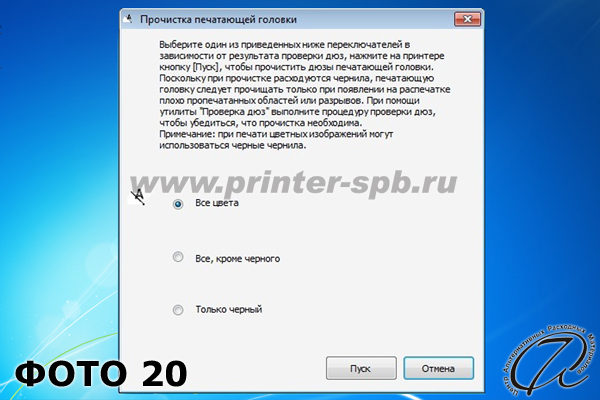

Прочистка через меню ПК. Зайдите через панель задач, нажав на ярлык принтера, в контекстное меню настроек управление принтером, далее выберите пункт «Прочистка печатающей головки» (ФОТО 18). Либо зайдите на ПК в «Панель управления» \ «Оборудование и звук» \ «Устройства и принтеры», найдите свой принтер, с помощью контекстного меню выберите «Настройка печати» \  «Сервис»  \  «Прочистка печатающей головки»  (ФОТО 19), далее появится окно (ФОТО 20), в котором выберите нужную вам прочистку («Все цвета», «Все, кроме чёрного», «Только чёрный») и нажмите «Пуск».

ПРОЧИСТКА ЧЕРЕЗ МЕНЮ ПРИНТЕРА

ПРОЧИСТКА ЧЕРЕЗ МЕНЮ ПК

Обнуление уровня чернил в картридже.

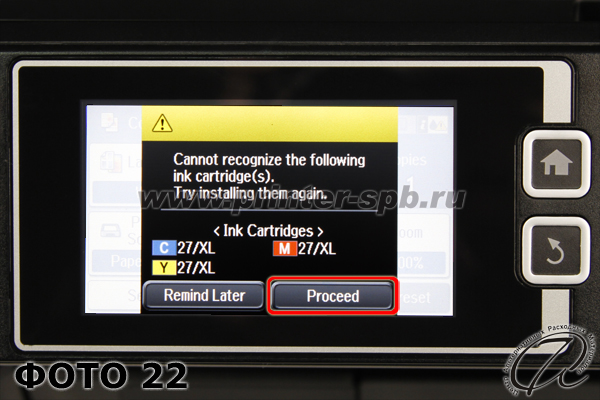

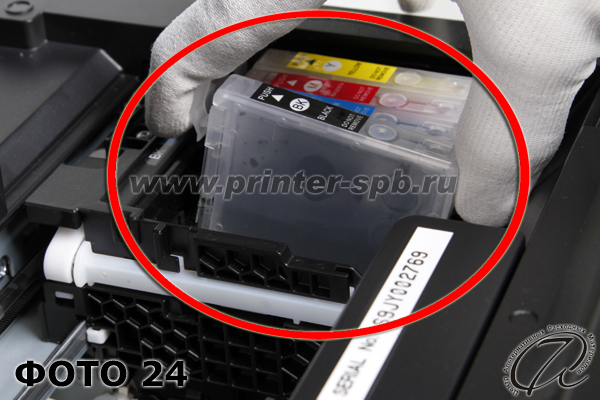

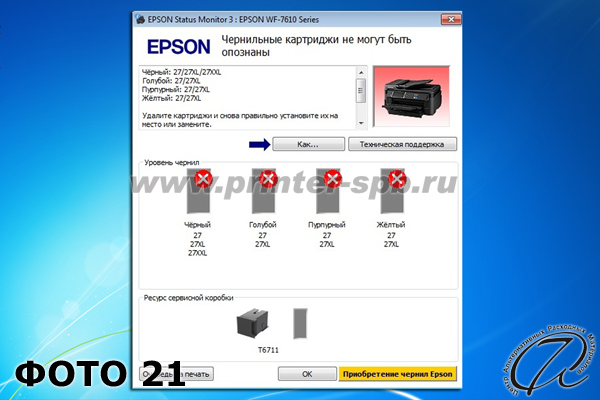

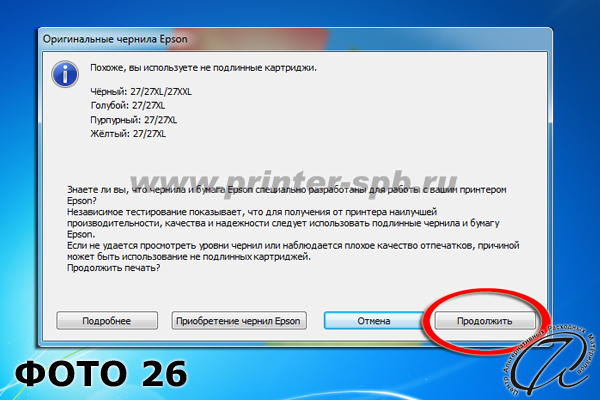

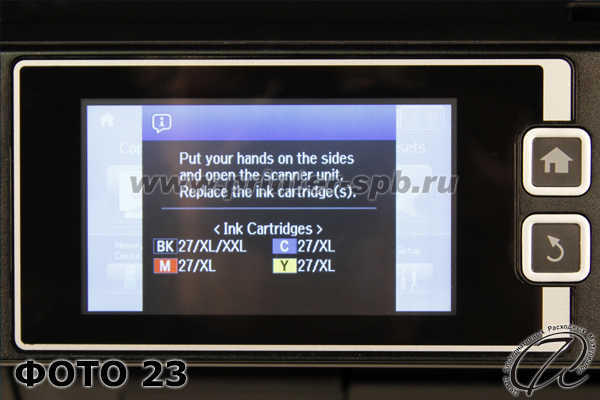

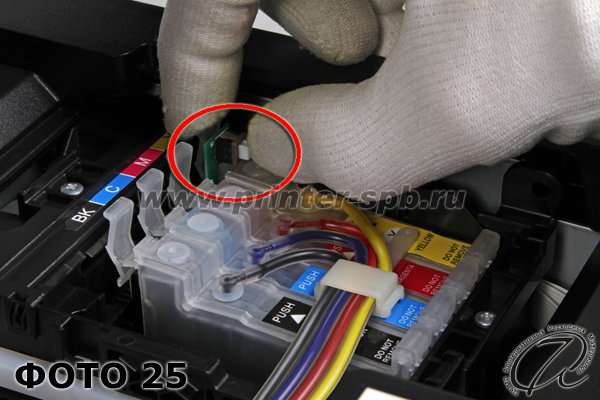

Обнуление уровня чернил в картридже необходимо сделать в случае, когда на ПК выдаётся сообщение «Чернильные картриджи не могут быть опознаны» (ФОТО 21), а на мониторе принтера высвечивается предупреждение «Ink cartridge(s) are installed incorrectly. Press down until they clickly into place» (ФОТО 22). После нажмите ОК «Proceed» («Продолжить»), появится сообщение «Put your hands on the sides and open the scanner unit. Replace the ink cartridge(s)» (ФОТО 23). Поднимите блок сканера и выньте и вставьте обратно картриджи (для ПЗК), как показано на ФОТО 24, при этом необходимо сильно нажать (до характерного щелчка), либо (для СНПЧ и картриджей с чипом), нажмите на кнопку сброса, как показано на ФОТО 25. Опустите блок сканера принтера, и он определит картриджи. Через несколько секунд принтер будет готов к работе. В случае если появилось сообщение о подозрениях в не подлинности картриджей, просто нажмите «Продолжить» (ФОТО 23).

Замятие бумаги.

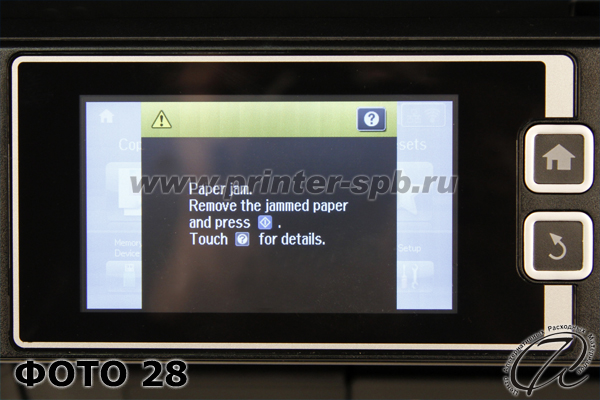

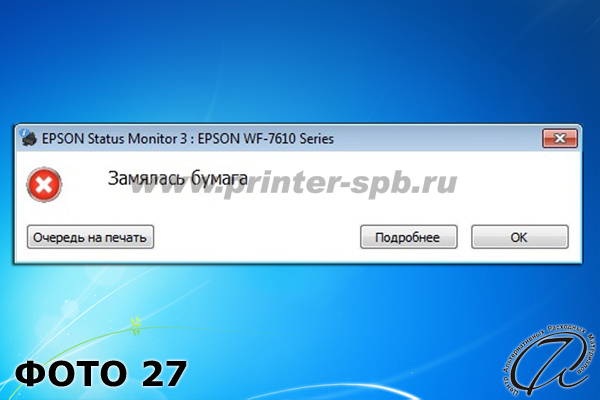

В случае, если принтер престанет печатать и ПК выдаст сообщение «Замялась бумага» (ФОТО 27), а на мониторе принтера будет сообщение («Paper jam. Remove the jammed paper and press . Touch for details») о том, что произошло замятие бумаги (ФОТО 28), то возможны две причины: 1) произошло замятие бумаги, либо что-то попало в принтер (извлеките кассету для бумаги, снимите заднюю крышку и поднимите блок сканера и обнаружив застрявшую бумагу, удалите её); 2) шлейф задевает каретку или шлейф не пускает каретку в крайние положения (нужно поднять блок сканера и отрегулировать длину шлейфа). После удаления замявшейся бумаги, нажмите кнопку  (ФОТО 8), принтер готов к продолжению печати.
