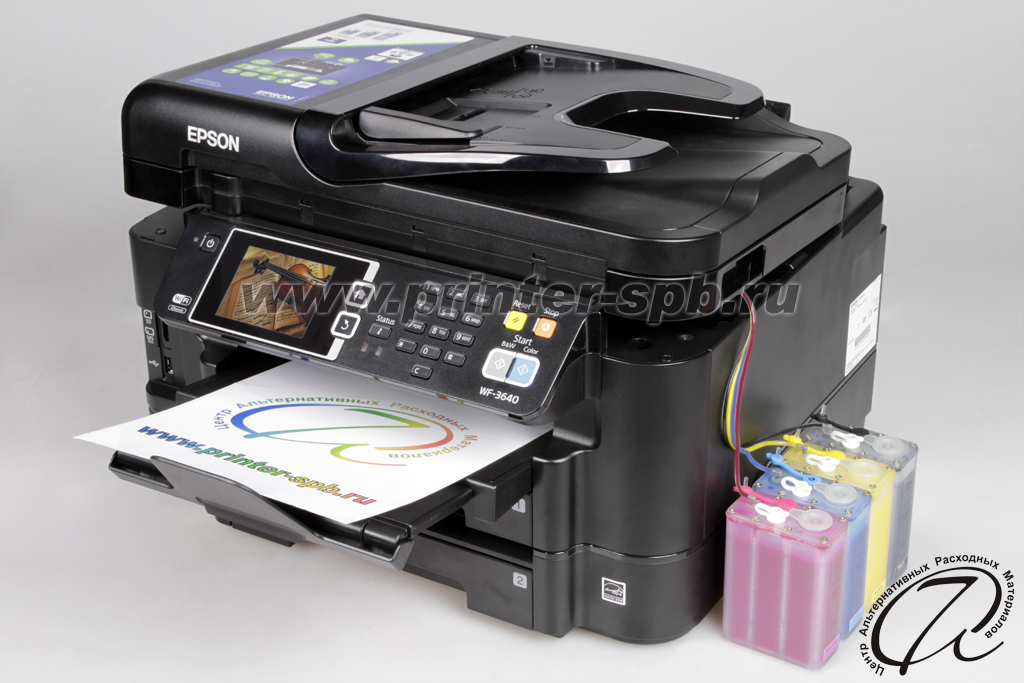

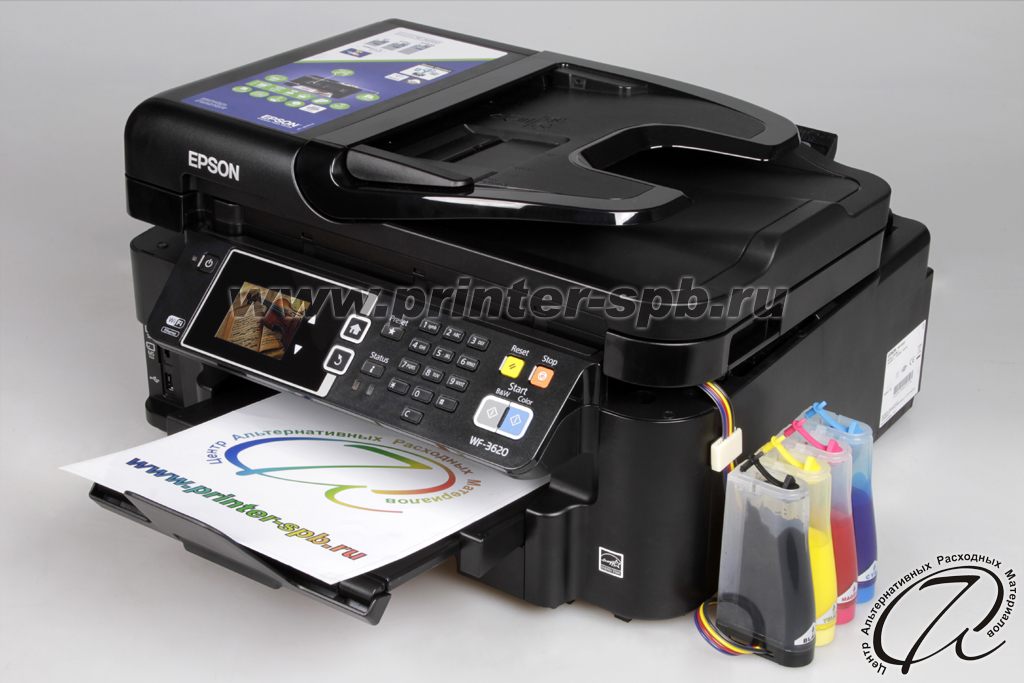

Инструкция по установке картриджной СНПЧ на Epson WF-3620DWF, WF-3640DTWF и WF-2510WF

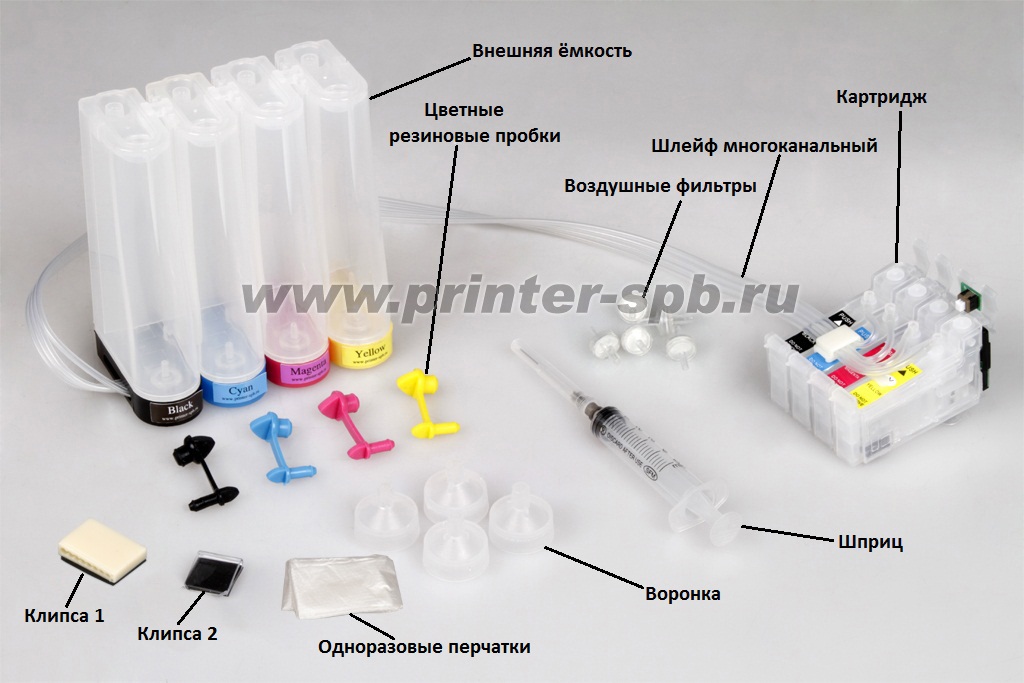

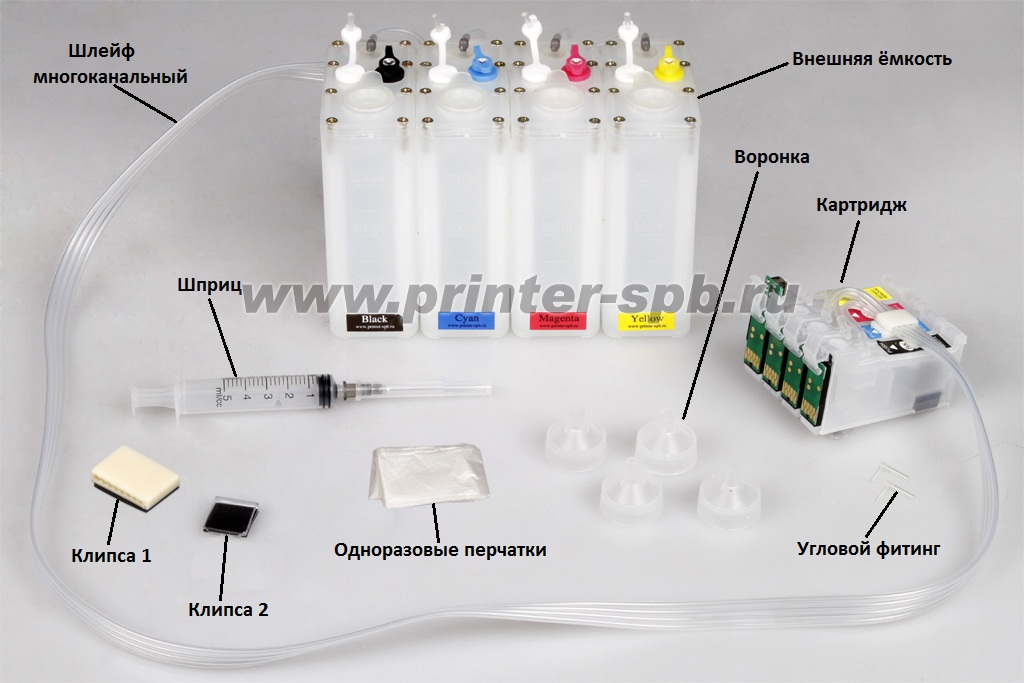

КОМПЛЕКТАЦИЯ

СТАНДАРТ

ПРЕМИУМ

• Внешняя емкость - 4 шт.;
• Картридж – 4 шт.;
• Шлейф многоканальный – 1 шт.;
• Клипса 1 – 1 шт.;
• Клипса 2 – 1 шт.;
• Шприц – 1 шт.;
• Воронка – 4 шт.;
• Воздушные фильтры – 4 шт.;
• Цветные резиновые пробки – 4 шт.;
• Одноразовые перчатки – 1 пара.

• Внешняя емкость – 4 шт.;
• Картридж – 4 шт.;
• Шлейф многоканальный – 1 шт.;
• Клипса 1 – 1 шт.;
• Клипса 2 – 1 шт.;
• Шприц – 1шт.;
• Угловой фитинг – 2 шт.;
• Воронка – 4 шт.;
• Одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ

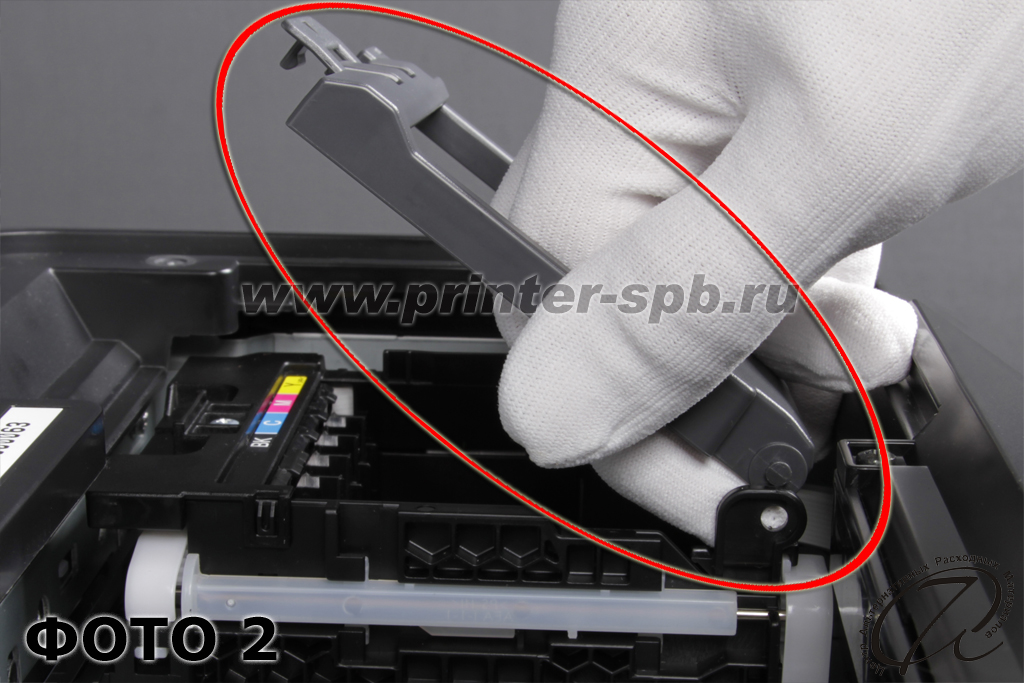

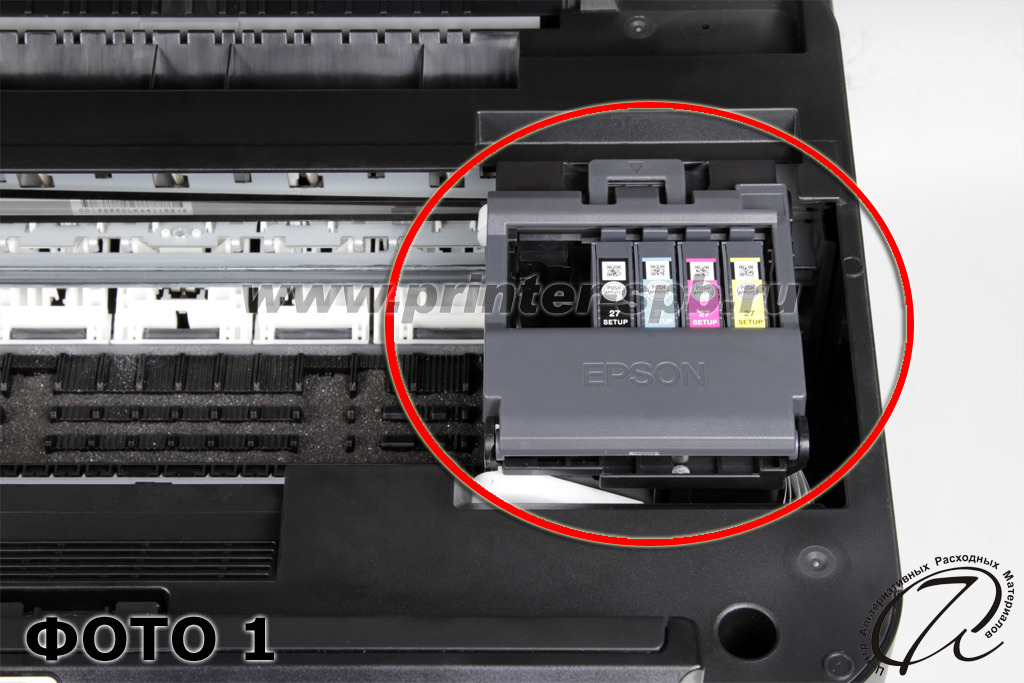

1. Приведите каретку принтера/МФУ в положение замены картриджей (это стандартная процедура - подробнее читайте инструкцию к принтеру/МФУ Epson раздел «Замена чернильных картриджей», которая идет в комплекте) Обесточьте принтер. Для этого выньте кабель питания из аппарата. Каретку после этого можно будет свободно двигать вправо и влево. Аккуратно снимите крышку каретки с фиксаторов (ФОТО 1 и 2).

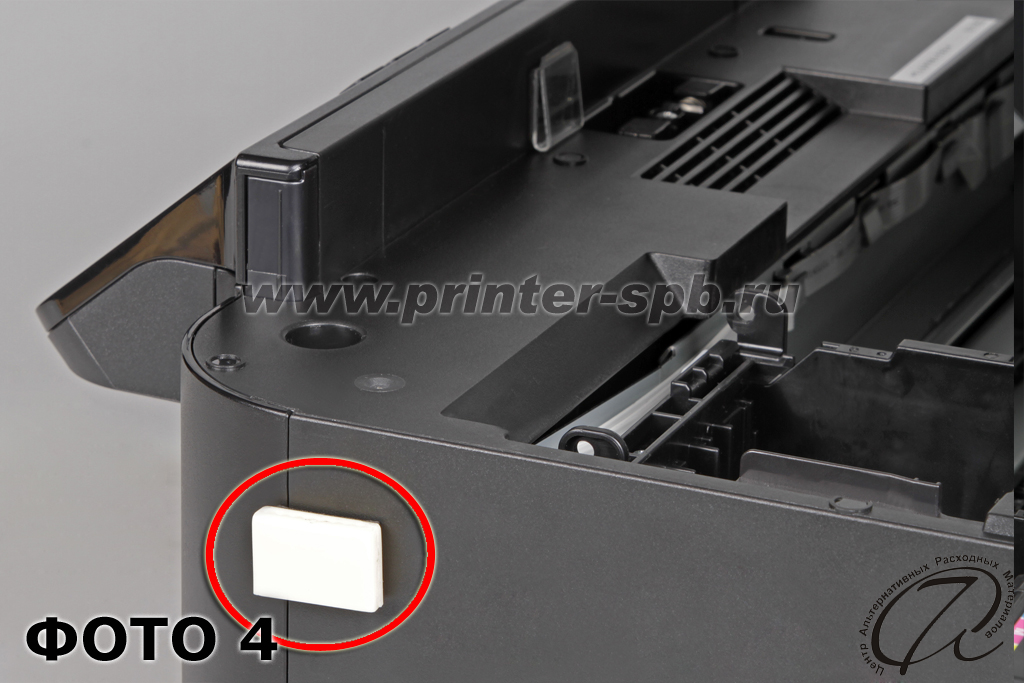

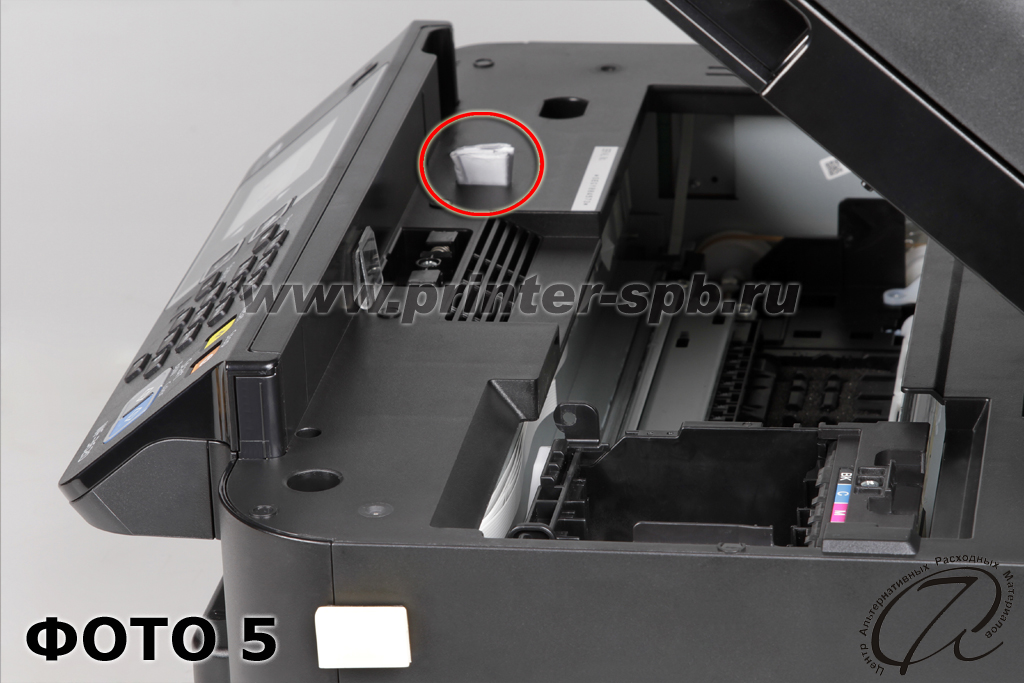

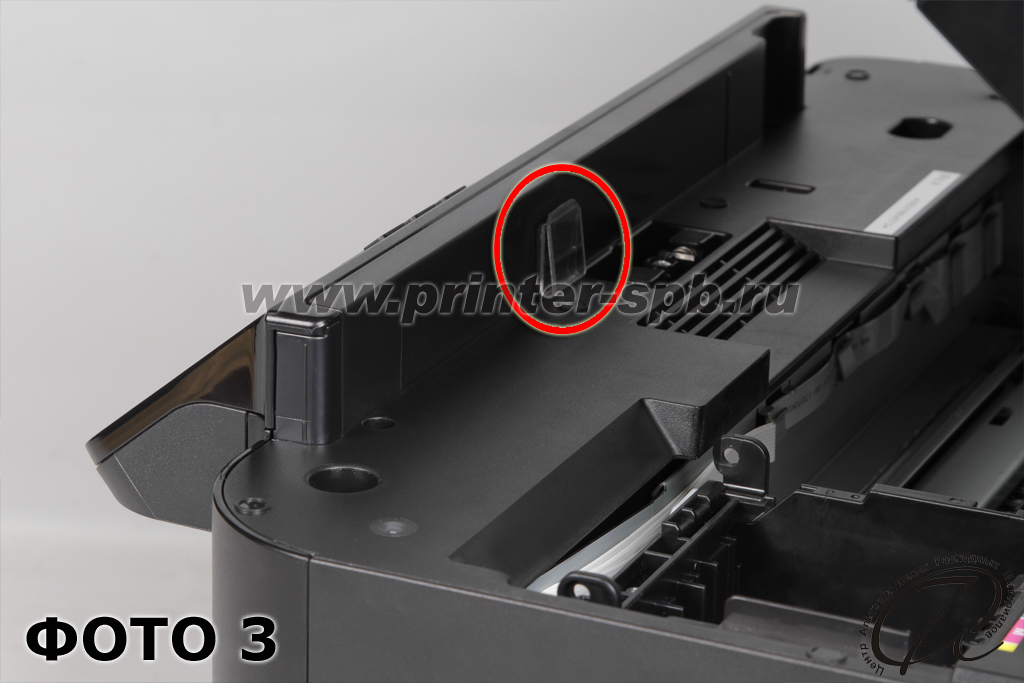

2. Закрепите держатель клипсу 2 (ФОТО 3) и клипсу 1 (ФОТО 4). Из-за установленных держателей шлейфа крышка до конца закрываться не будет и необходимо вставить в разъем (ФОТО 5) блокиратор открытой крышки. В качестве блокиратора можно использовать сложенный несколько раз лист бумаги или пенопласт.

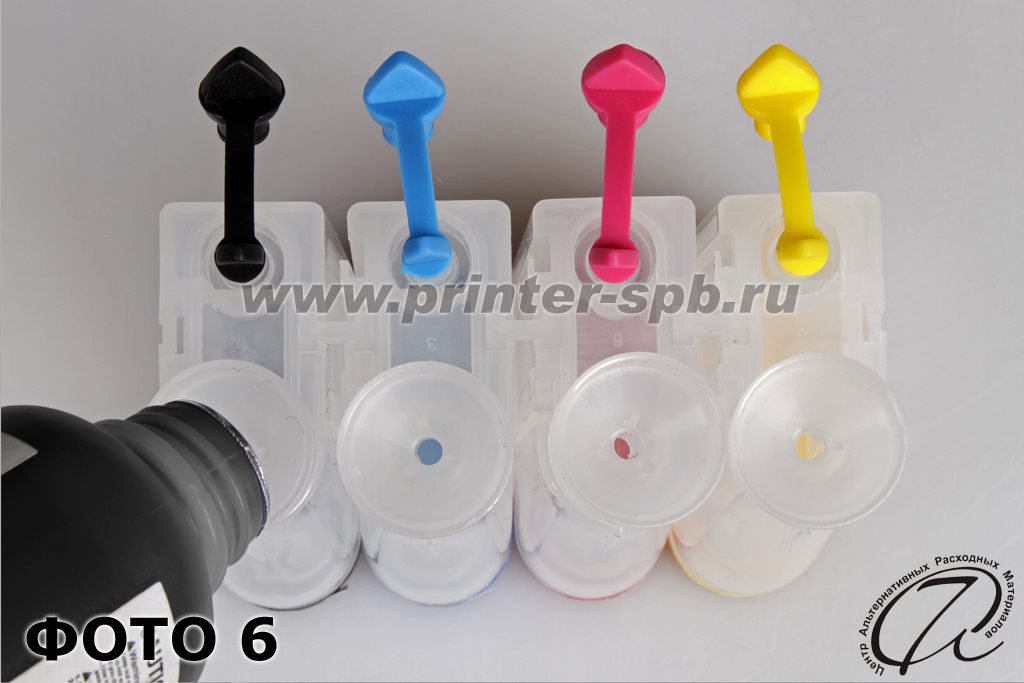

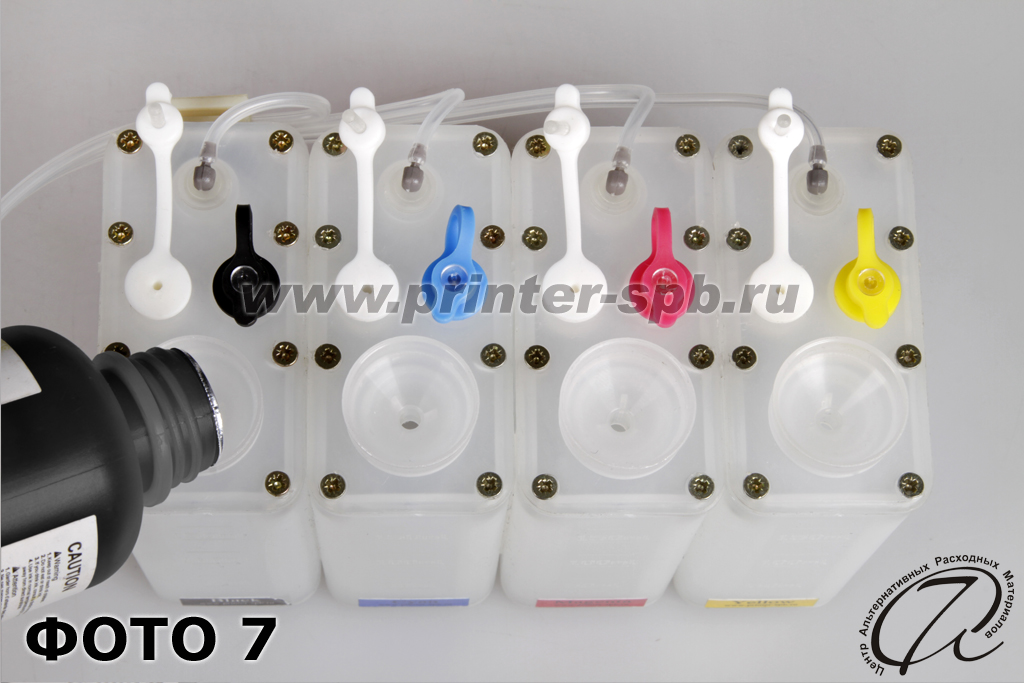

3. Наполните емкости чернилами. Для системы СТАНДАРТ – закройте пробками маленькие отверстия (ФОТО 6). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для системы ПРЕМИУМ откройте белые пробки и закройте цветные (ФОТО 7). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

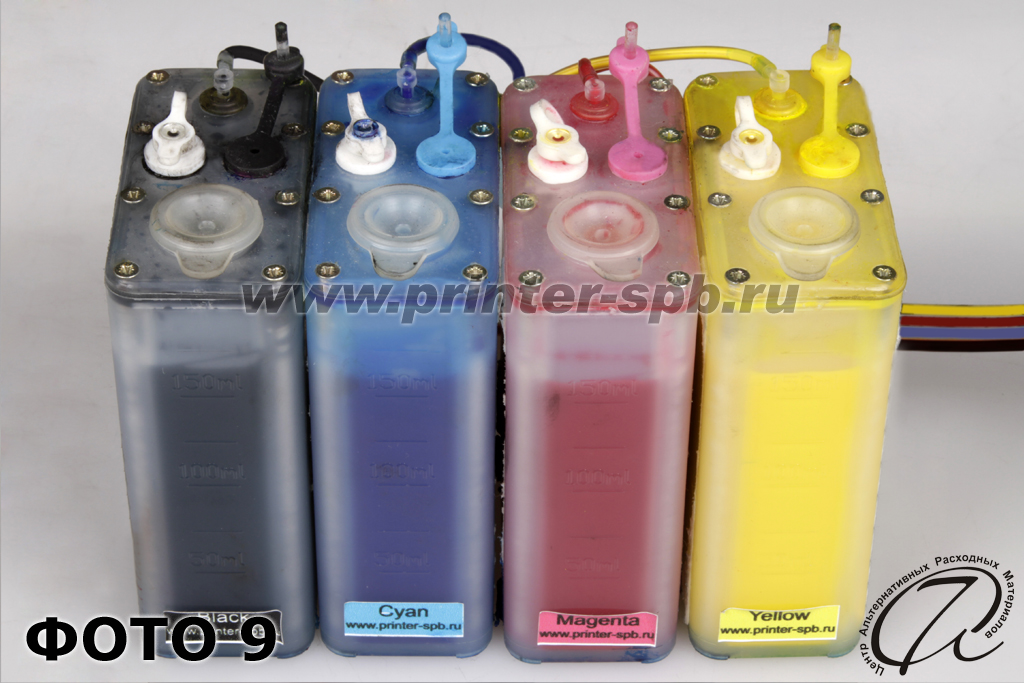

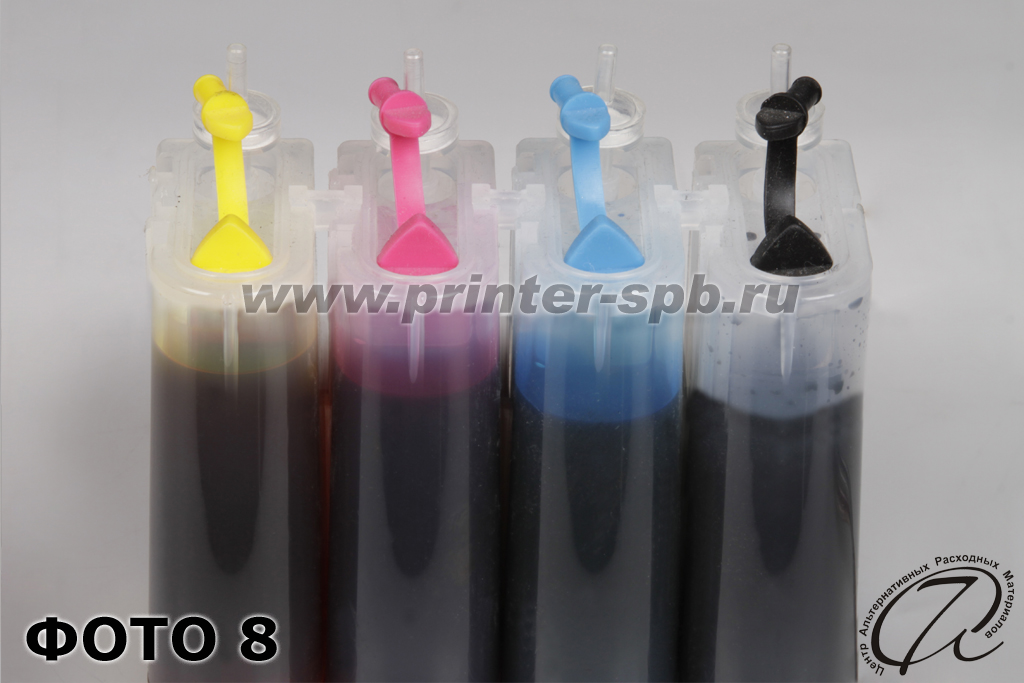

4. Выньте воронки и закройте эти отверстия резиновыми пробками. В системе СТАНДАРТ откройте маленькие отверстия и вставьте воздушные фильтры в них (ФОТО 8). В системе ПРЕМИУМ откройте цветные пробки (ФОТО 9).

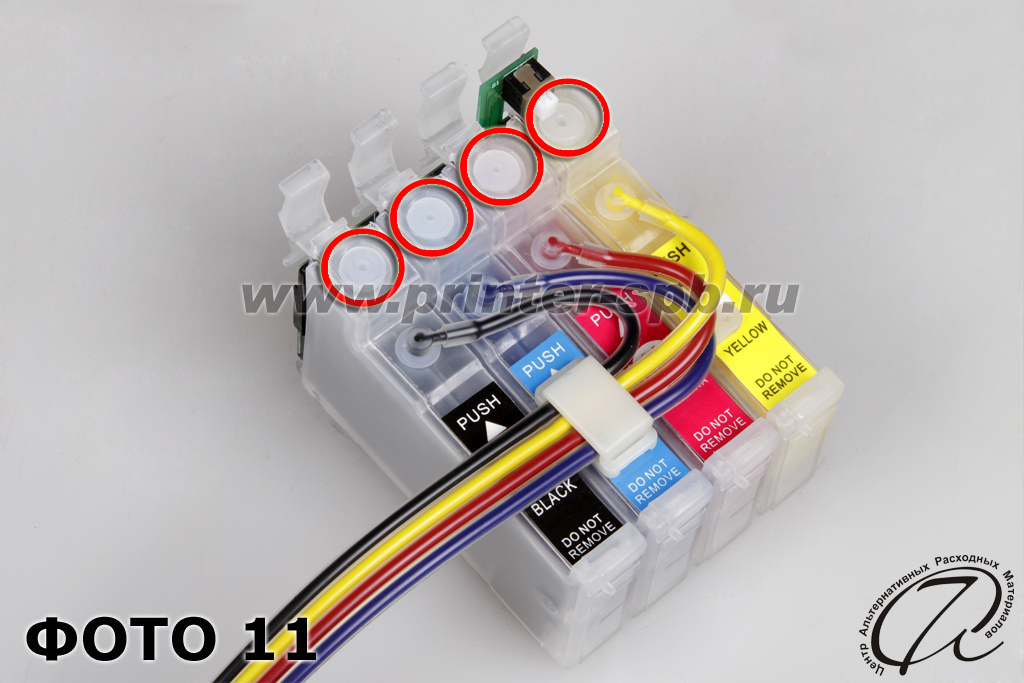

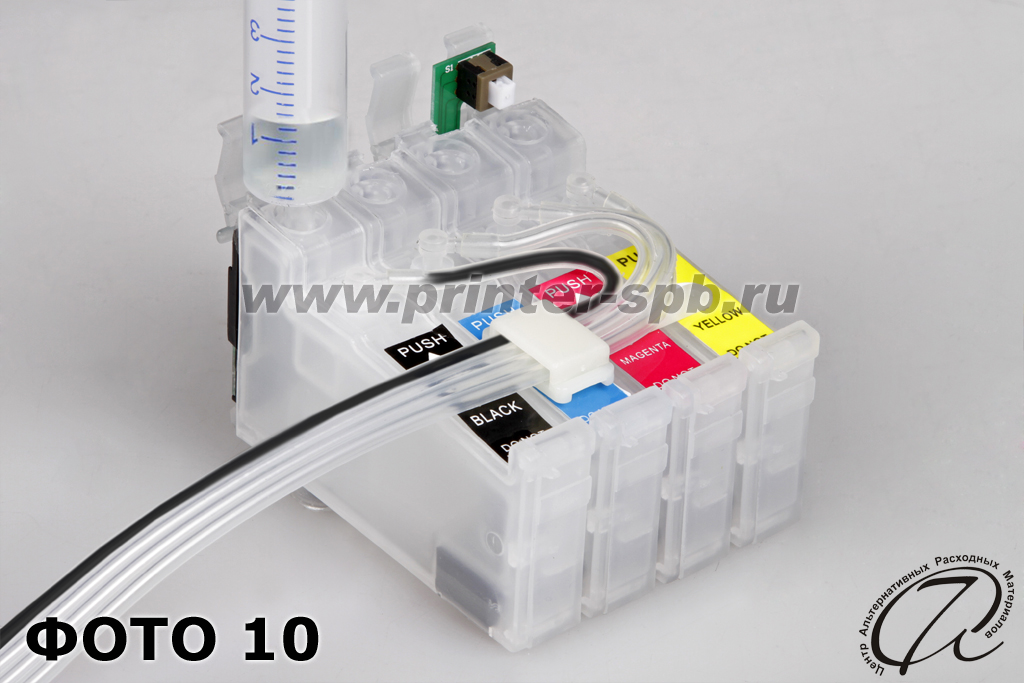

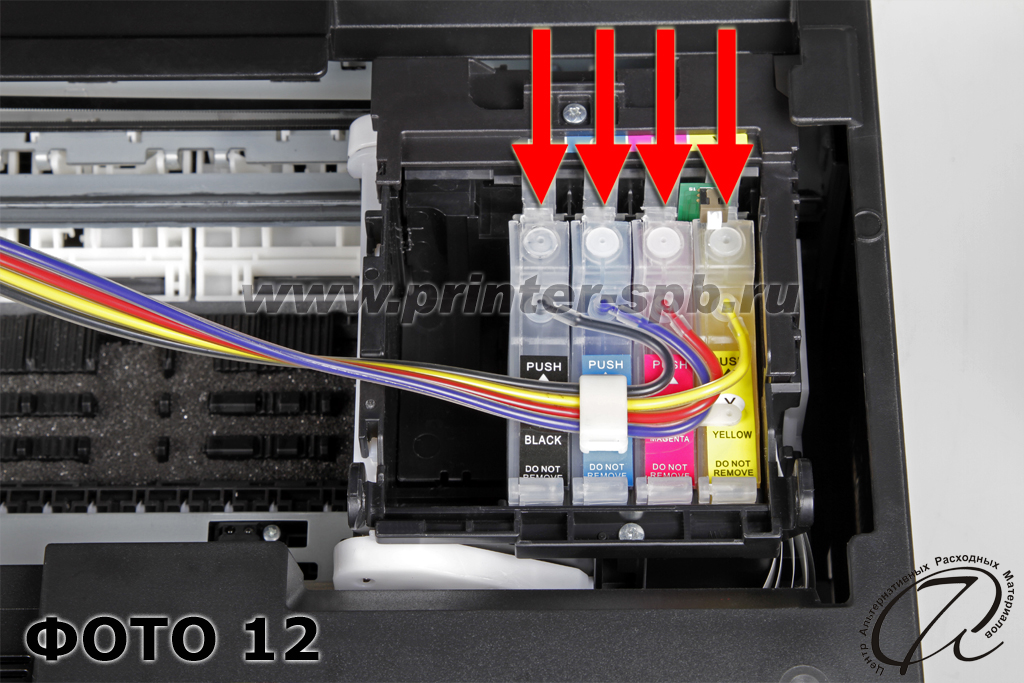

5. Предварительно вынув пробки, используя шприц, «протяните» (медленно потянув на себя поршень шприца до заполнения картриджа примерно на 50% чернилами) чернила (ФОТО 10). После «протягивания» чернил закройте пробки (ФОТО 11). Повторите эти действия для каждого картриджа и после этого вставьте блок картриджей в каретку как показано на ФОТО 12, при этом необходимо сильно нажать на него (до характерного щелчка).

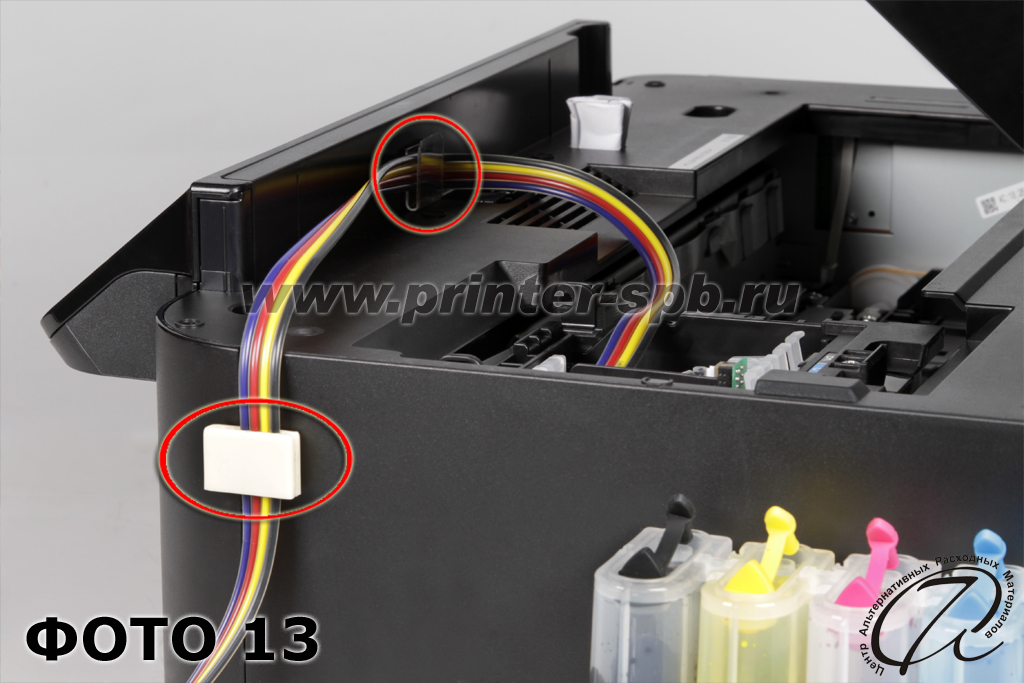

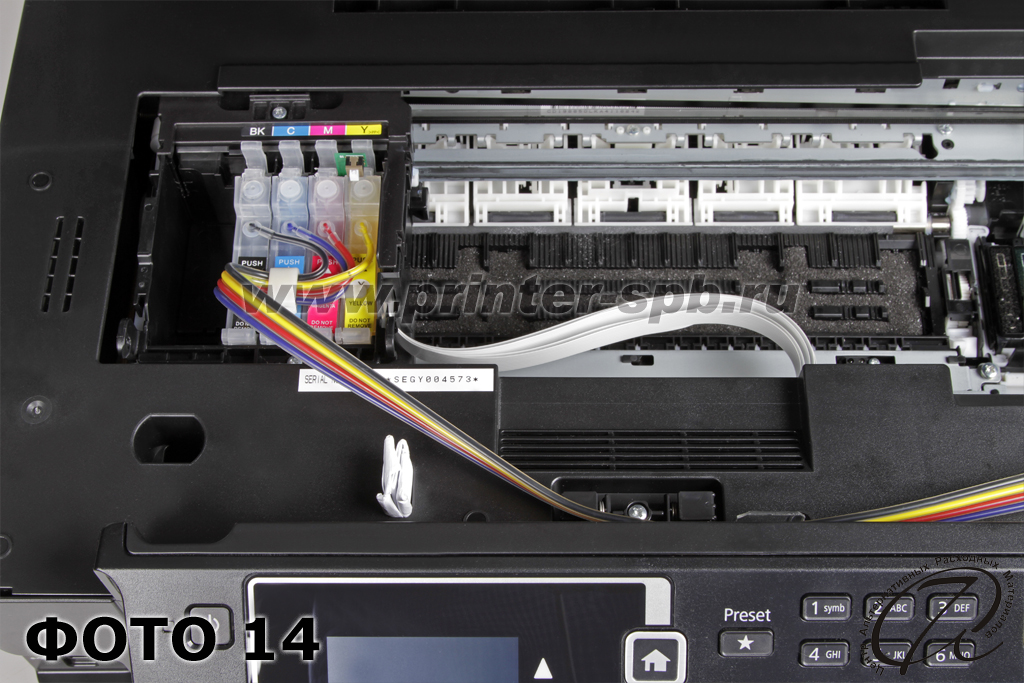

6. Установите шлейф через клипсы 1 и 2 таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу. Шлейф проложите так, чтобы его хватало для свободного хода каретки в крайнее правое и крайнее левое положения (ФОТО 13 и 14).

СНПЧ установлена. Подключите сетевой шнур — и МФУ можно пользоваться.

Обнуление авточипа

Установленная СНПЧ не вносит никаких изменений в работу принтера. Количество отпечатков определяется объёмом чернил оригинальных картриджей. Поэтому, когда Status Monitor или индикатор сообщают об окончании чернил, необходимо произвести сброс счётчиков. Для этого необходимо выполнить процедуру замены картриджа согласно инструкции принтера. Вместо физической замены картриджа необходимо нажать на кнопку, которая находится на блоке картриджей.

Примечание

1. Если принтер не определяет картриджи, убедитесь, что блок картриджей СНПЧ вставлен правильно и люфт отсутствует. Надавите на блок сверху вниз для полной фиксации его в каретке. Большинство проблем возникает из-за неправильной установки блока картриджей. Если причина не устранена, протрите площадку с чипами спиртосодержащей жидкостью. Возможно, чипы окислились. Дайте высохнуть, после этого повторите действия из п. V.
2. Не допускайте уменьшения уровня чернил во внешних емкостях (донорах) до уровня 2 см и ниже, заблаговременно приобретайте чернила и пополняйте емкости.
3. Не допускайте подсыхание печатающей головы (ПГ), печатайте на принтере раз в 1-2 недели как минимум одну полноцветную страницу формата А4.
4. При ухудшении печати (полосит, отсутствует один или более цвет):

- Проверьте, открыты ли воздушные отверстия в СНПЧ, если нет — откройте.
- Напечатайте страницу теста дюз (вкладка «Сервис»).
- Проверьте шлейф на наличие воздуха (воздух допускается в небольших количествах). Если воздуха много, сделайте несколько прочисток печатающей головки (Вкладка «Сервис» в настройках печати). Если воздух не уходит, повторите прокачку системы шприцем, как при установке СНПЧ, чтобы избавиться от воздушных пробок. После этого сделайте 2-3 прочистки ПГ и не используйте принтер 2-3 часа, поле чего напечатайте страницу теста дюз. Если есть улучшение, повторите процедуру. Если улучшения так и нет, возможно, вам нужно промыть ПГ, читайте инструкцию на нашем сайте.
