  3. Инструкция по установке картриджной СНПЧ на Epson Stylus Photo P50/Т50

Инструкция по установке картриджной СНПЧ на Epson Stylus Photo P50/Т50

Относится к моделям
Epson Stylus Photo
P50T50

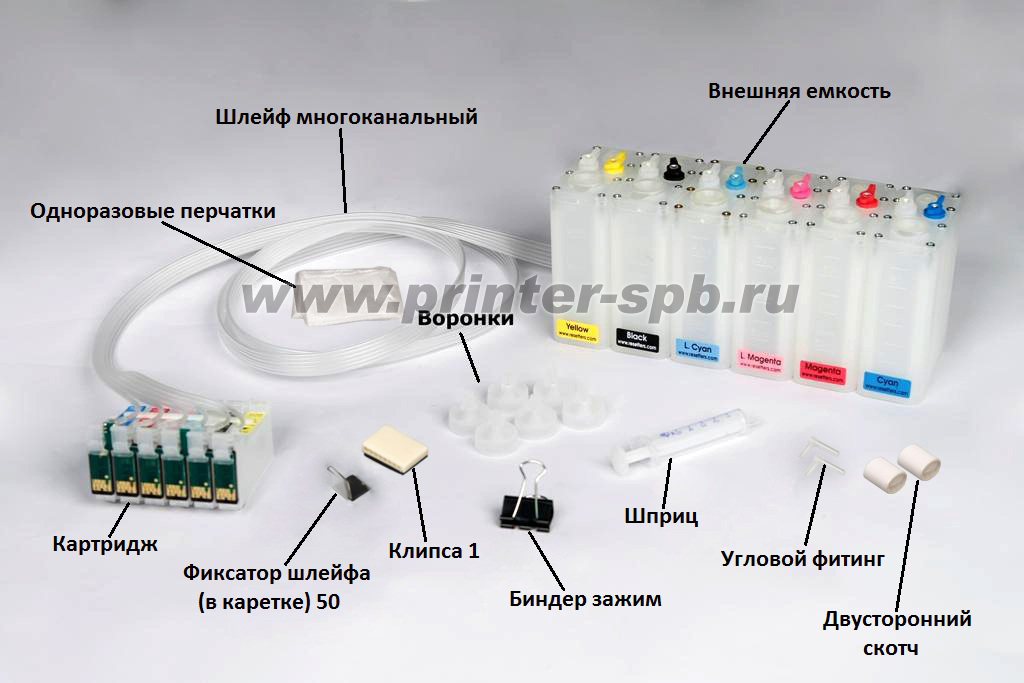

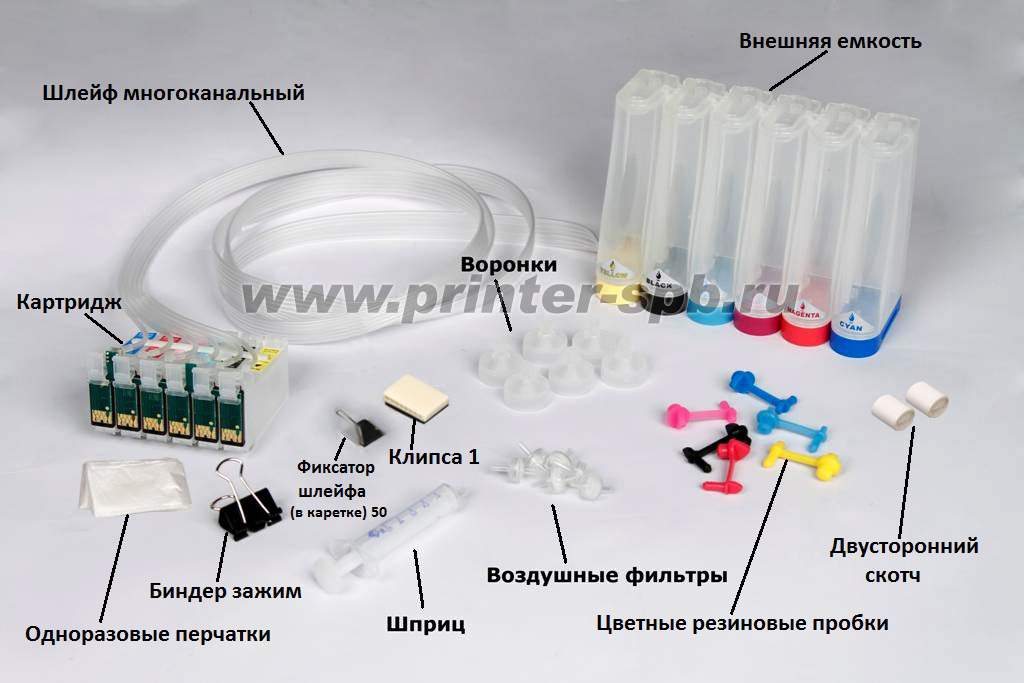

КОМПЛЕКТАЦИЯ


ПРЕМИУМ

СТАНДАРТ


  • внешняя емкость ПРЕМИУМ - 6 шт.;
  • картридж – 6 шт.;
  • шлейф многоканальный – 1ш.;
  • клипса 1 – 1 шт.;
  • фиксатор шлейфа (в каретке) 50 – 1 шт.;
  • биндер зажим – 1 шт.;
  • шприц – 1 шт.;
  • воронки – 6 шт.;
  • угловой фитинг – 2 шт.;
  • двусторонний скотч – 2 шт.
  • одноразовые перчатки – 1 пара.

  • внешняя емкость СТАНДАРТ – 6 шт.;
  • картридж – 6 шт.;
  • шлейф многоканальный – 1ш.;
  • клипса 1 – 1 шт.;
  • фиксатор шлейфа (в каретке) 50 – 1 шт.;
  • биндер зажим – 1 шт.;
  • шприц – 1шт.;
  • воздушные фильтры – 6 шт.;
  • цветные резиновые пробки – 6 шт.;
  • воронки – 6 шт.
  • двусторонний скотч – 2 шт
  • одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ

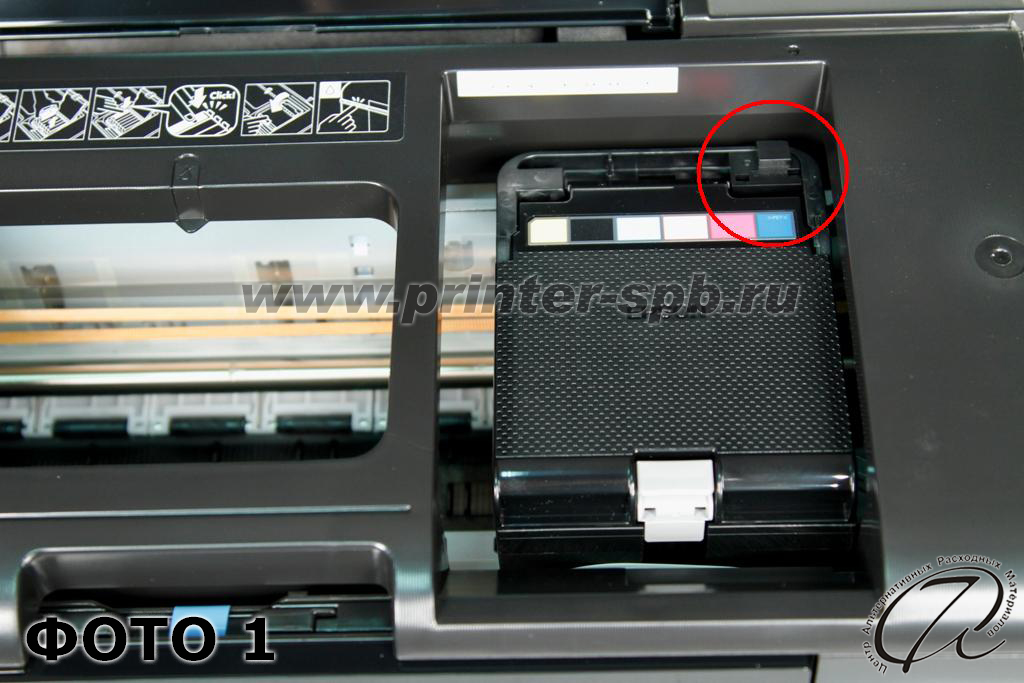

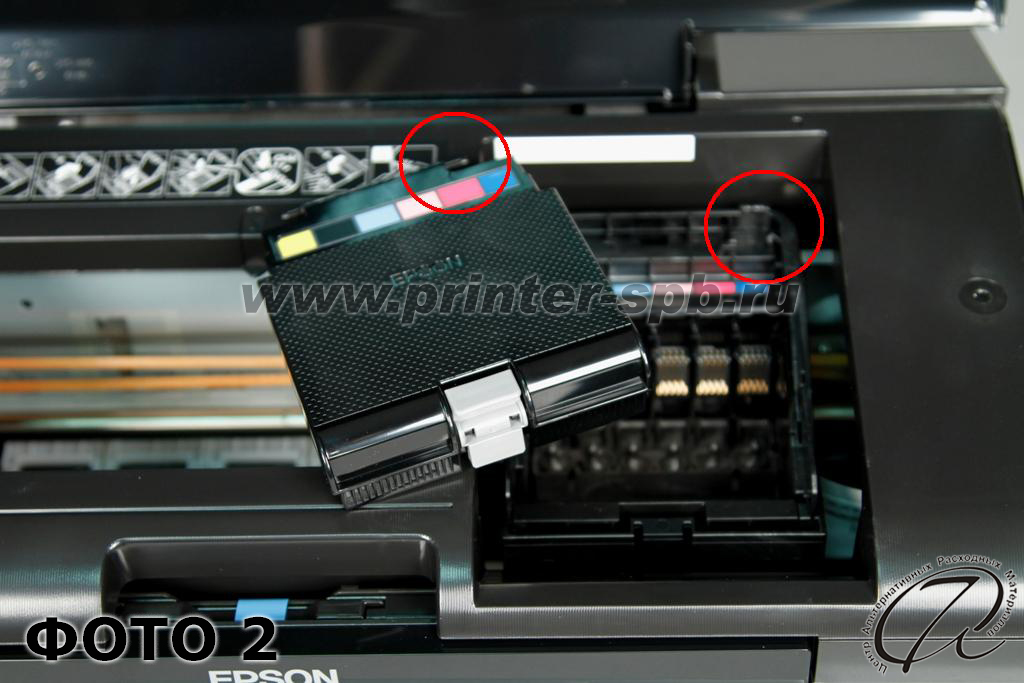

1. Приведите каретку принтера/МФУ в положение замены картриджей (это стандартная процедура - подробнее читайте инструкцию к принтеру/МФУ Epson раздел «Замена чернильных картриджей», которая идет в комплекте) (ФОТО 1). Обесточьте принтер. Для этого выньте кабель питания из аппарата. Каретку после этого можно будет свободно двигать вправо и влево. Аккуратно снимите крышку каретки с фиксаторов при помощи подручных инструментов, например отвертки (ФОТО 2).

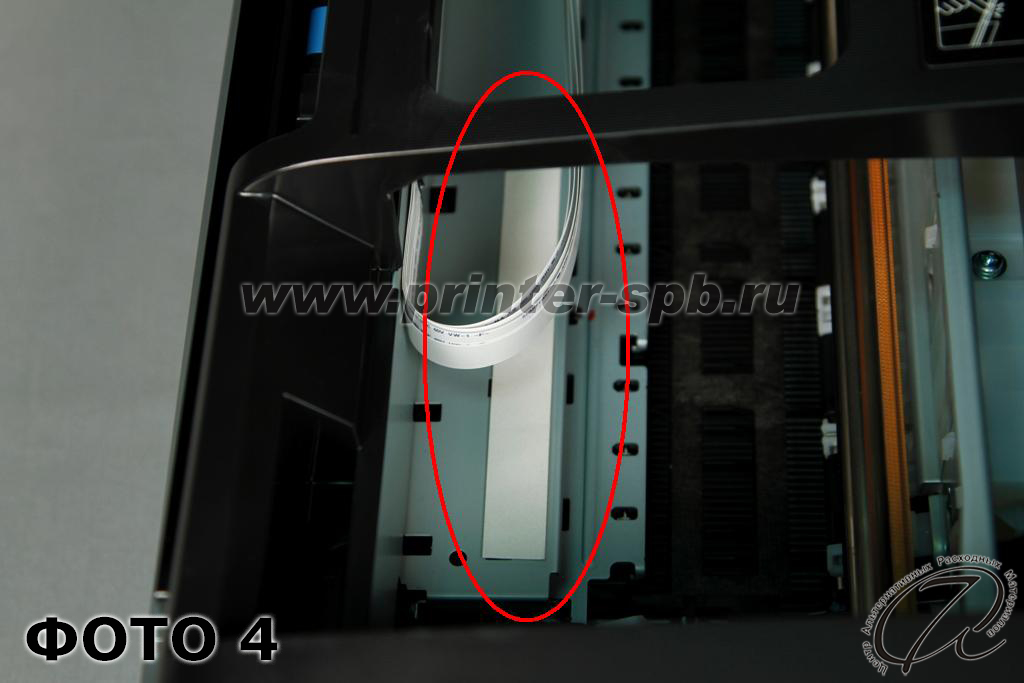

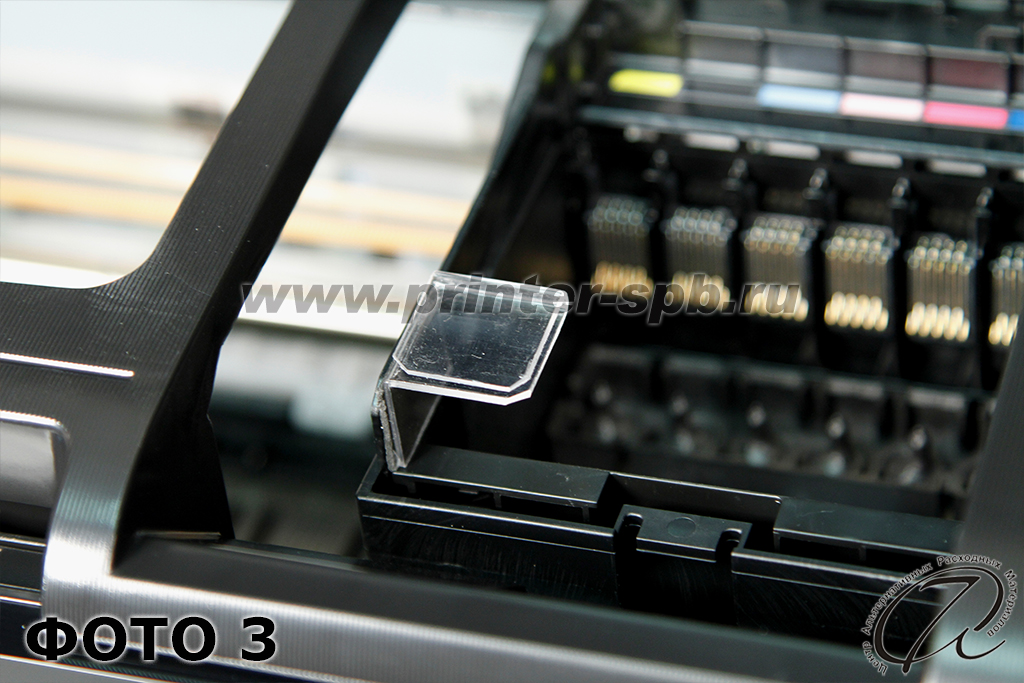

2. Закрепите фиксатор шлейфа (в каретке) 50 на левой стенке каретки (ФОТО 3). Закрепите так же двусторонний скотч на внутренней части принтера так, как показано на ФОТО 4.

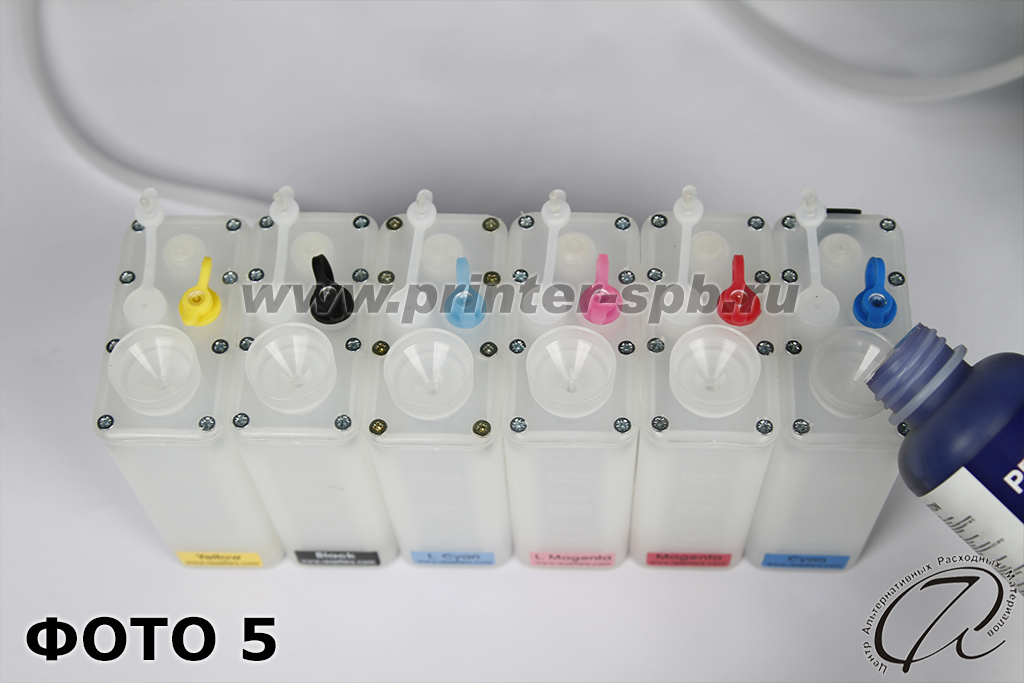

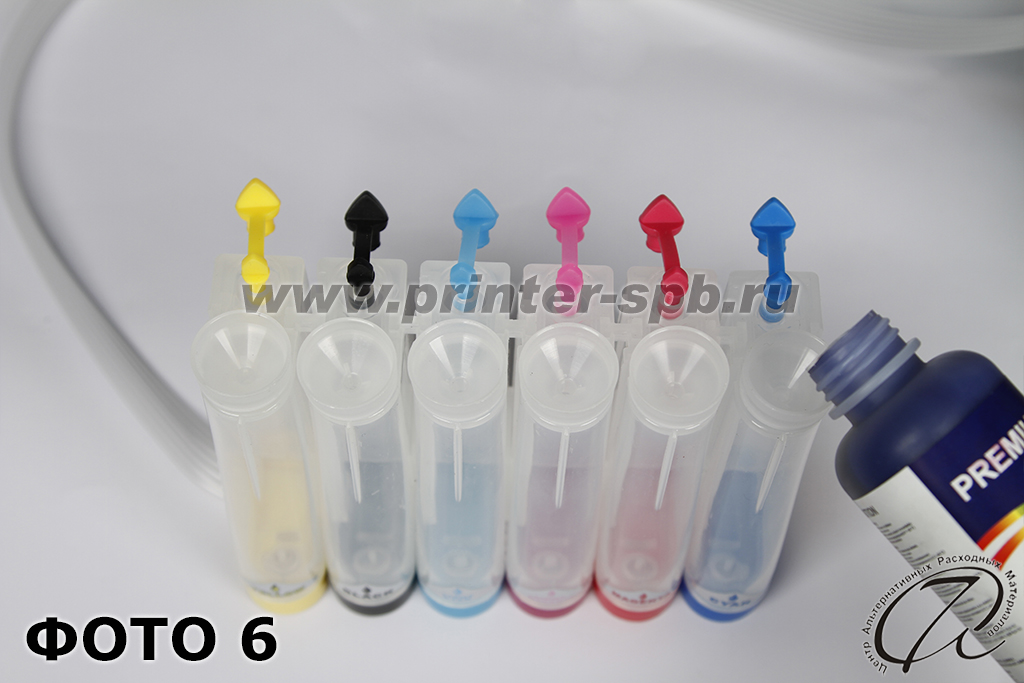

3. Наполните емкости чернилами (ФОТО 5 и 6). Для этого закройте цветными резиновыми пробками маленькие отверстия (для системы СТАНДАРТ). В большие отверстия вставьте  воронки и залейте чернила нужного цвета. Не заливайте чернила, например, желтого цвета в емкость голубого цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях менее чем до 2 см, заблаговременно приобретайте чернила для дозаправки внешних емкостей.

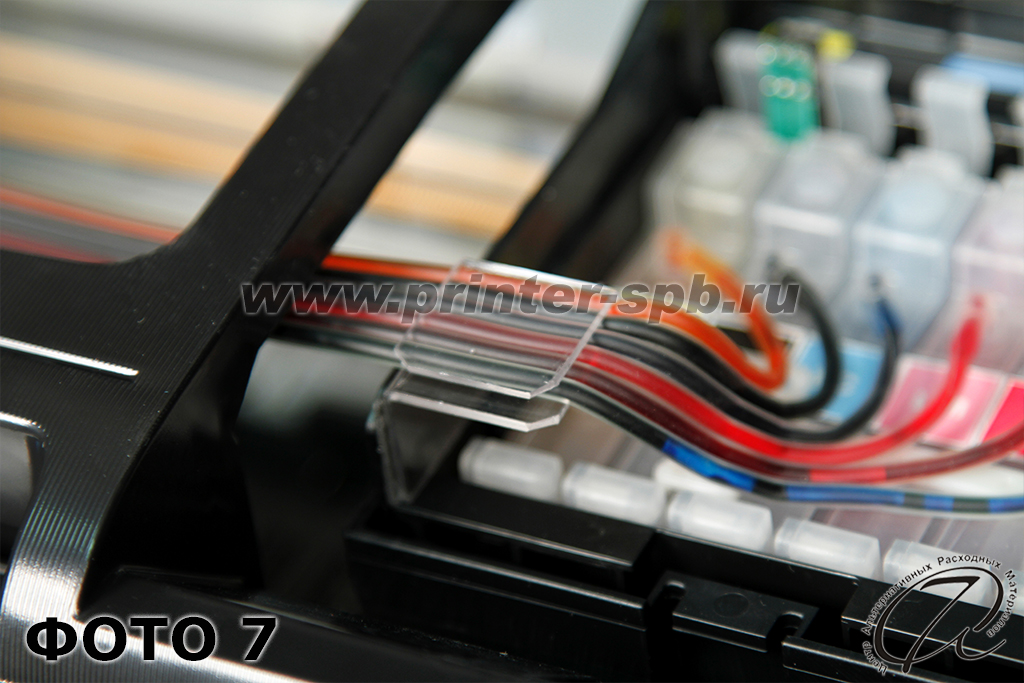

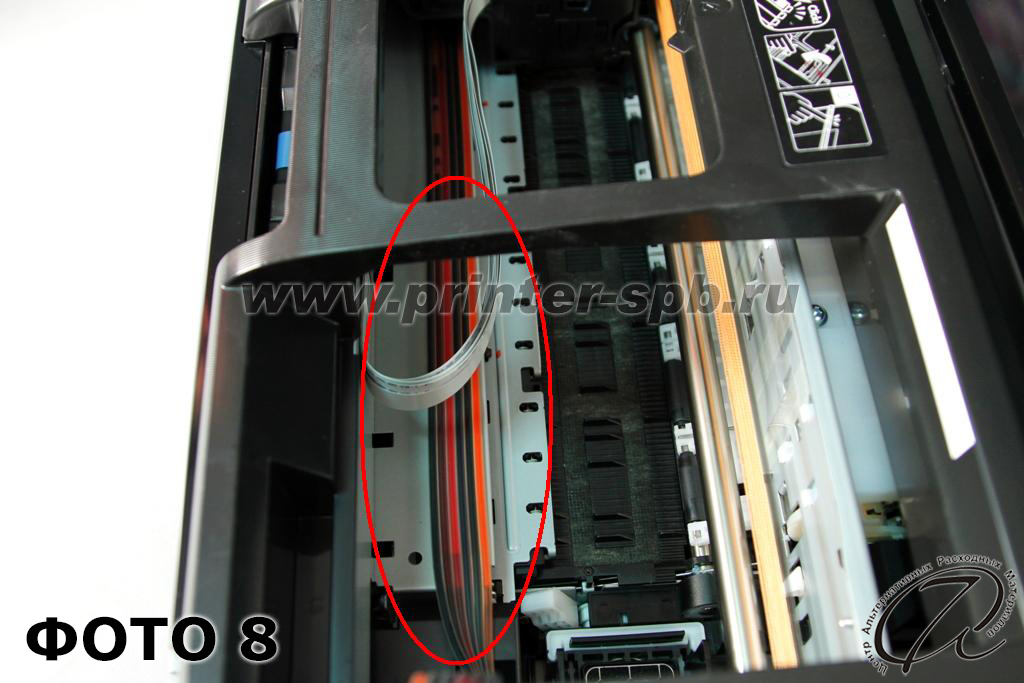

4. Уложите шлейф через установленный фиксатор шлейфа (в каретке) 50 и прикрепите его к скотчу таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу движения (ФОТО 7 и 8).

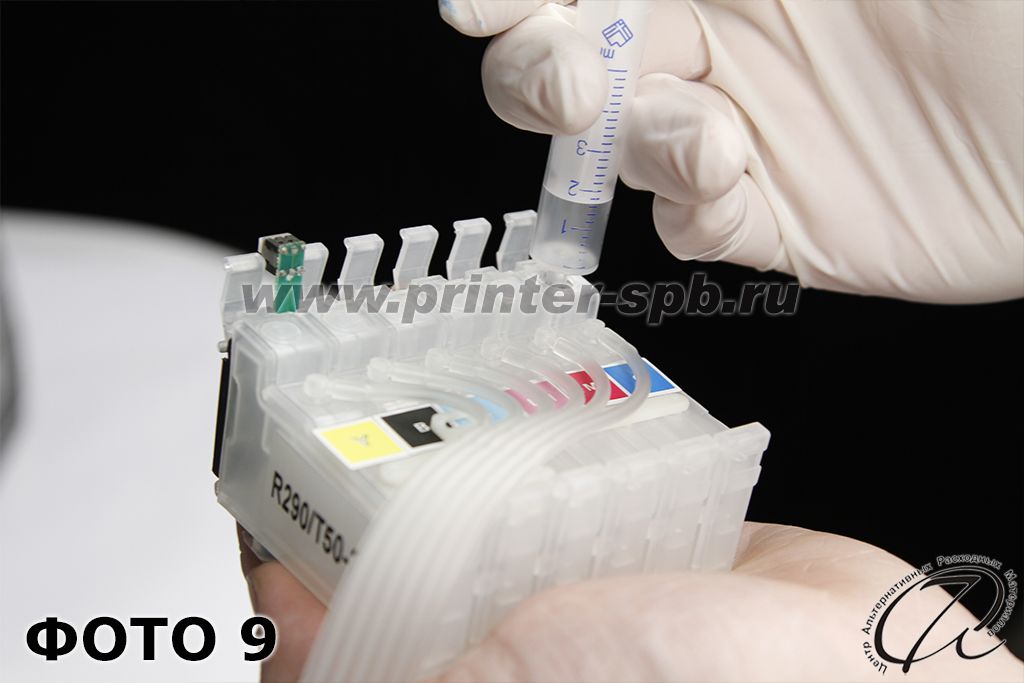

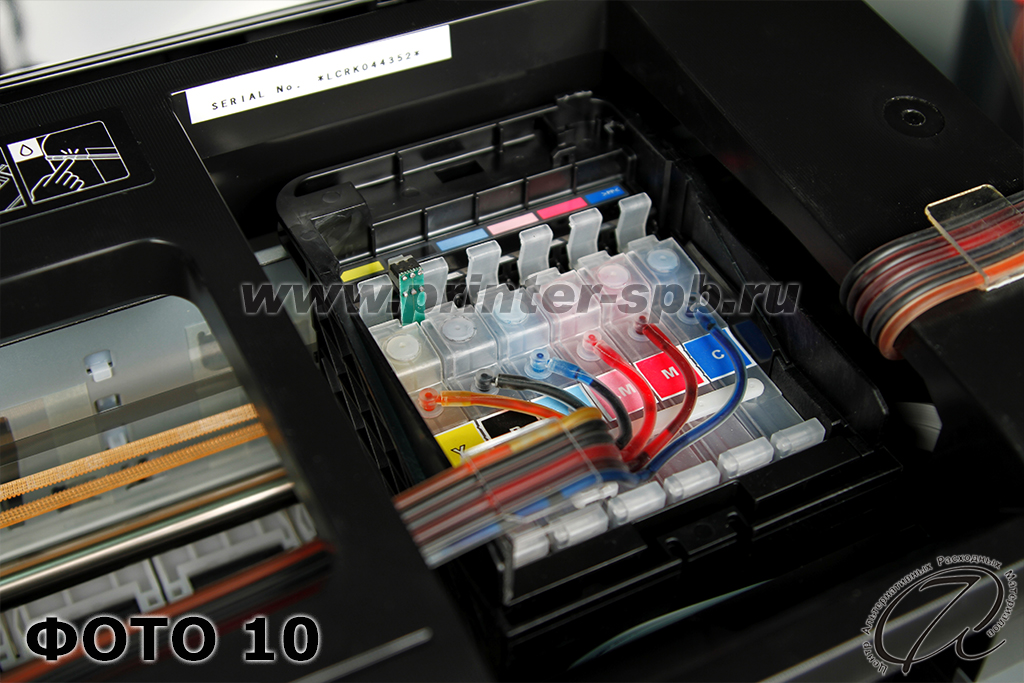

5. Используя шприц «протяните» чернила из емкостей через шлейф в картридж, предварительно вынув пробки из картриджей, медленно потянув на себя поршень шприца до заполнения картриджа примерно на 50% чернилами (ФОТО 9). Во избежание вытекания чернил по капиллярам шлейфа обратно во внешнюю емкость – используйте биндер зажим, пережмите им капилляр, вставьте пробку обратно в картридж. Аналогично повторите эти действия для каждого картриджа. Вставьте блок картриджей в каретку как показано на рисунке, при этой необходимо сильно нажать на них (давление сверху вниз) до появления характерного щелчка. После этого снимите зажим с капилляров (ФОТО 10).


6. Закрепите шлейф клипсой 1 на внешней панели принтера так, как показано на ФОТО 11.

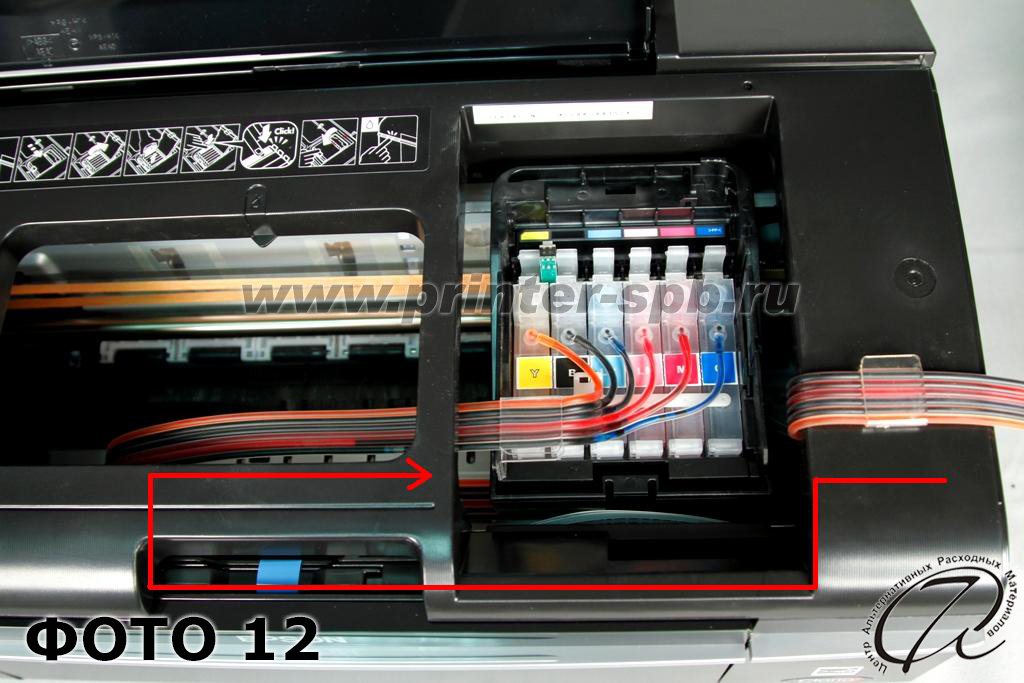

Условный план прокладки шлейфа (ФОТО 12).

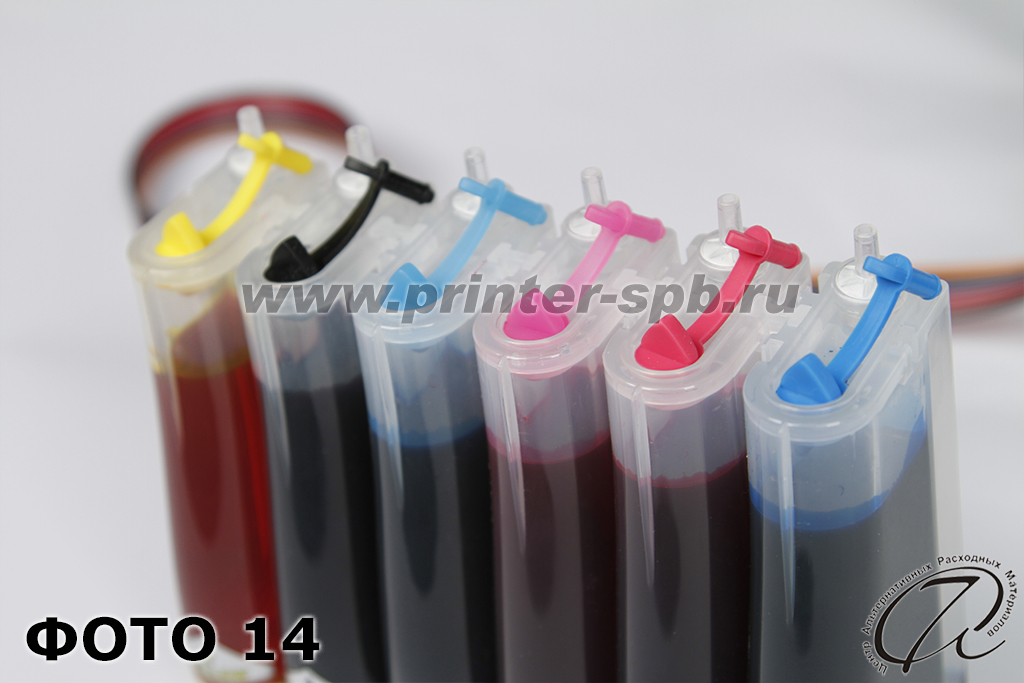

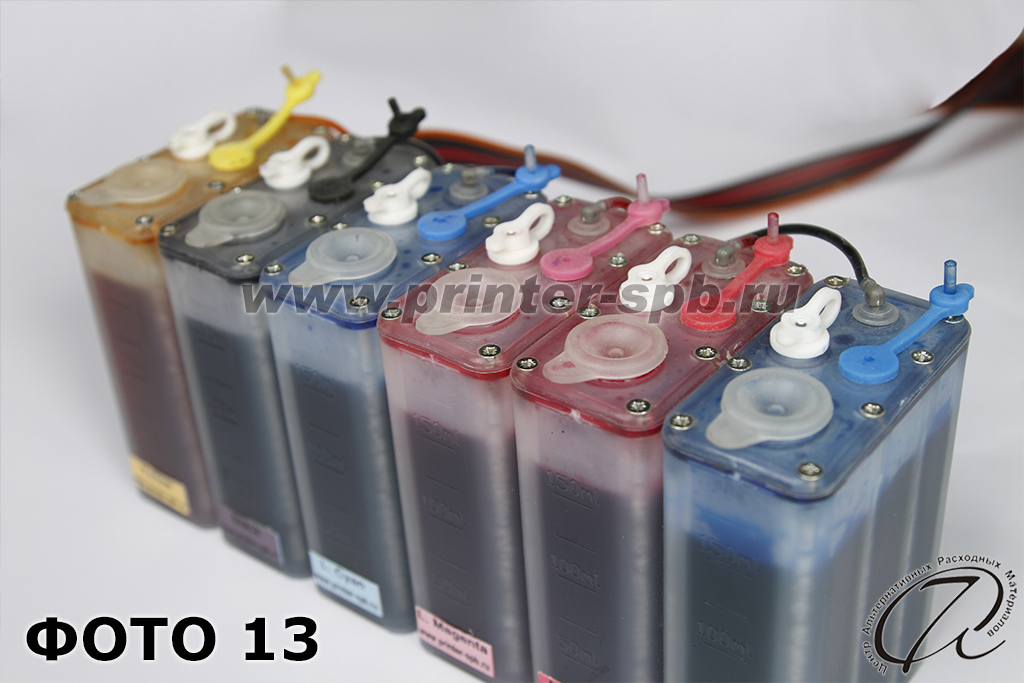

7. Выньте воронки и закройте эти отверстия резиновыми пробками (ФОТО 13 и 14). В системе СТАНДАРТ в маленькие отверстия в емкостях вставляем воздушные фильтры. Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер.

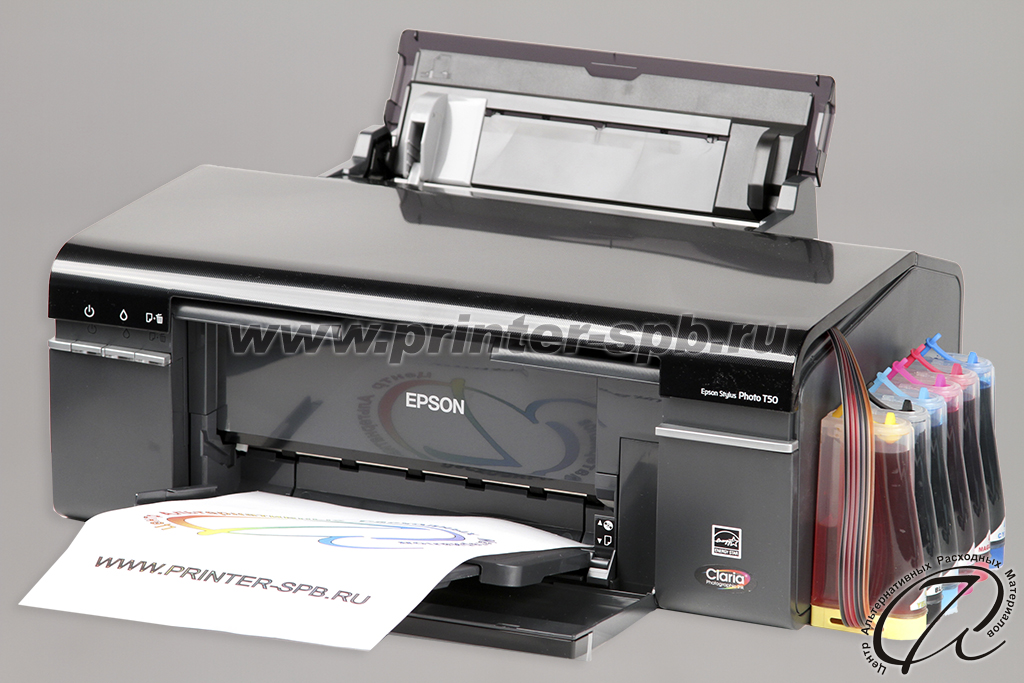

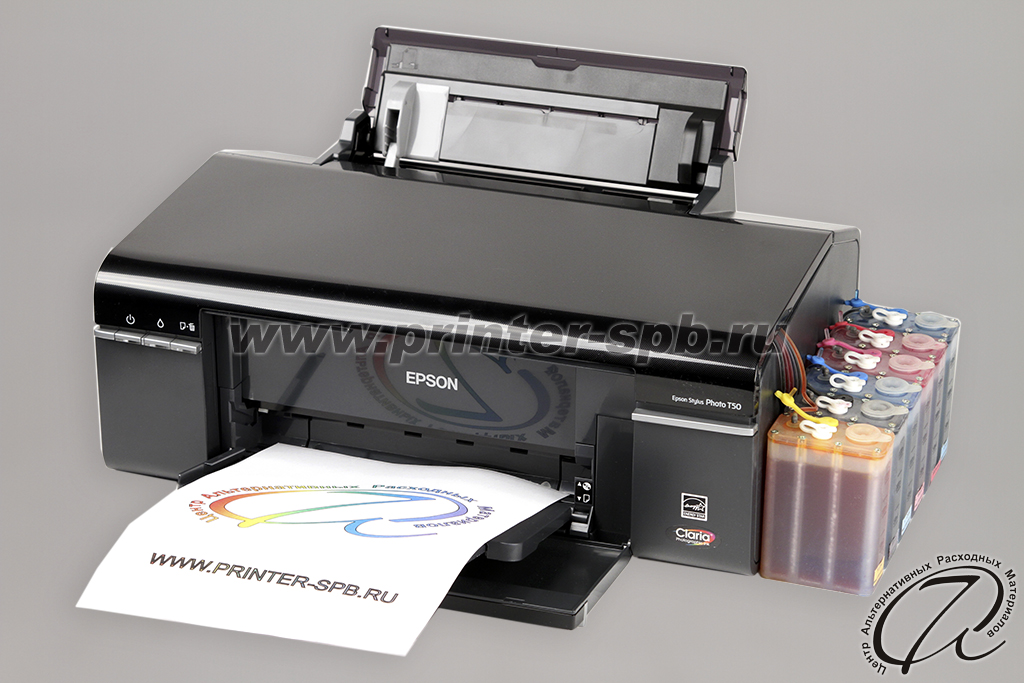

Рабочее положение внешних емкостей

Обнуление авточипа


Установленная СНПЧ не изменяет алгоритма работы принтера. Количество отпечатков определяется объёмом чернил оригинальных картриджей. Поэтому, когда Status Monitor или индикатор сообщают об окончании чернил, необходимо произвести сброс счётчиков. Для этого необходимо выполнить процедуру замены картриджа согласно инструкции принтера. Вместо физической замены картриджа необходимо нажать на кнопку, которая находится на блоке картриджей.

Примечание


  1. Если принтер не определяет картриджи, убедитесь, что блок картриджей СНПЧ вставлен правильно и люфт отсутствует. Надавите на блок сверху вниз для полной фиксации его в каретке. Большинство проблем возникает из-за неправильной установки блока картриджей. Если причина не устранена, протрите площадку с чипами спиртосодержащей жидкостью. Возможно, чипы окислились. Дайте высохнуть, после этого повторите действия из п. V.
  2. Не допускайте уменьшения уровня чернил во внешних емкостях (донорах) до уровня 2 см и ниже, заблаговременно приобретайте чернила и пополняйте емкости.
  3. Не допускайте подсыхание печатающей головы (ПГ), печатайте на принтере раз в 1-2 недели как минимум одну полноцветную страницу формата А4.
