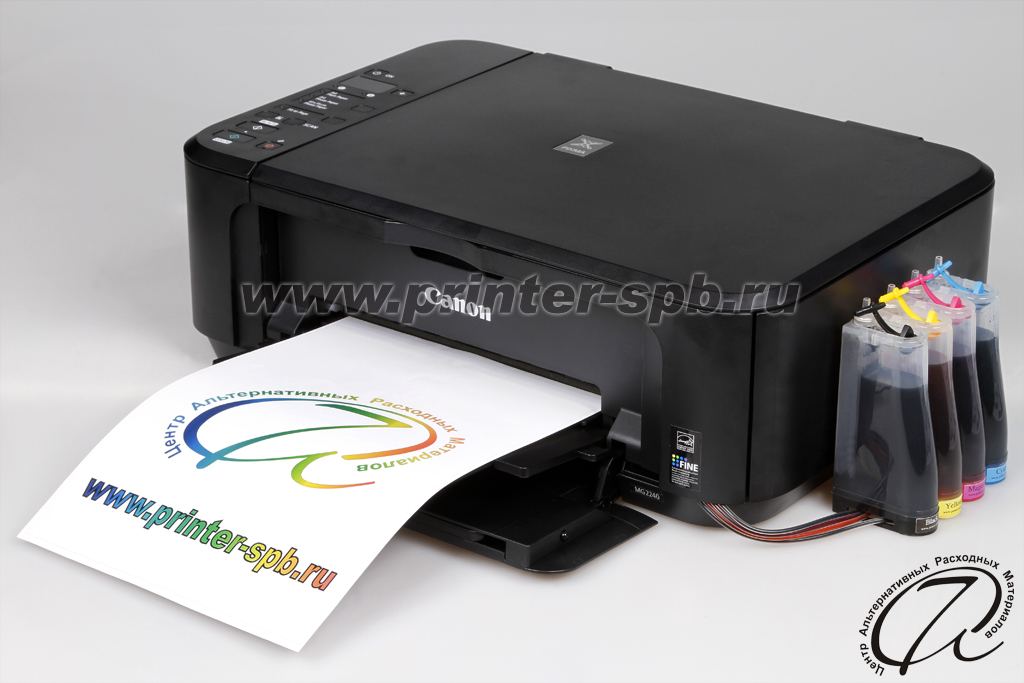

Инструкция по установке СНПЧ на принтеры / МФУ Сanon 2-картриджные

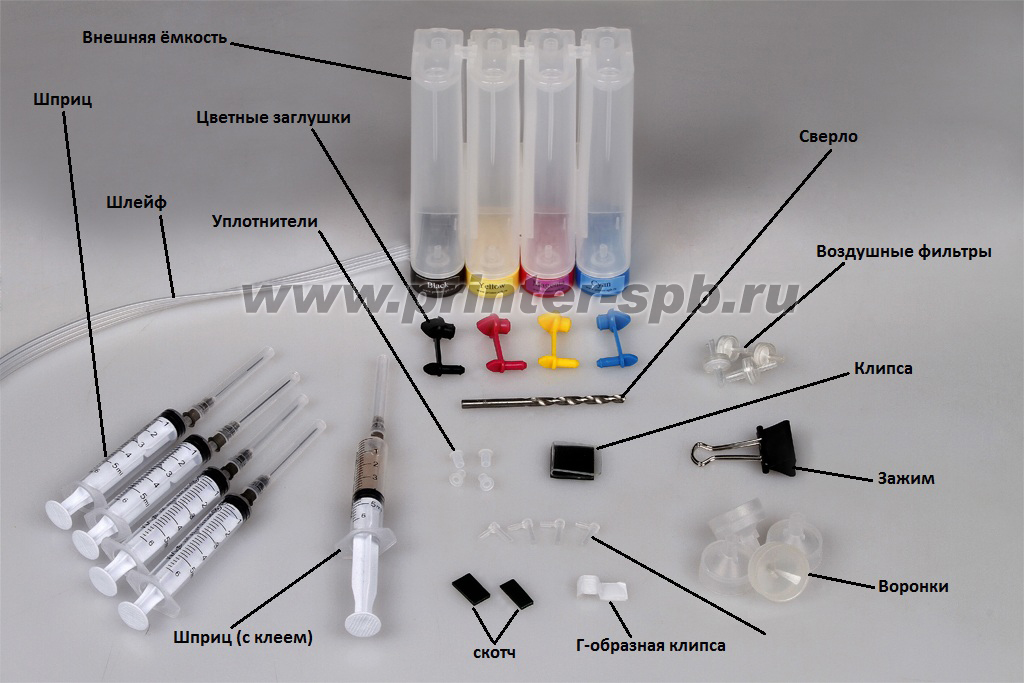

КОМПЛЕКТАЦИЯ


СТАНДАРТ

ПРЕМИУМ


  • Внешняя ёмкость – 4 шт.;
  • Шлейф – 1 шт.;
  • Держатель шлейфа:
    • Клипса – 1 шт.;
    • Г-образная клипса – 1 шт.;
  • Скотч – 2 шт.;
  • Сверло – 1 шт.;
  • Шприц – 4 шт.;
  • Шприц (с клеем) – 1 шт.;
  • Воздушные фильтры – 4 шт.;
  • Цветные заглушки – 4 шт.;
  • Уплотнители – 4 шт.;
  • Уголки – 4 шт.;
  • Зажим – 1 шт.;
  • Воронки – 4 шт.
  • Внешняя ёмкость – 4 шт.;
  • Шлейф – 1 шт.;
  • Держатель шлейфа:
    • Клипса – 1 шт.;
    • Г-образная клипса – 1 шт.;
  • Скотч – 2 шт.;
  • Сверло – 1 шт.;
  • Шприц – 4 шт.;
  • Шприц (с клеем) – 1 шт.;
  • Уплотнители – 4 шт.;
  • Уголки – 4 шт.;
  • Зажим – 1 шт.;
  • Воронки – 4 шт.

УСТАНОВКА СИСТЕМЫ

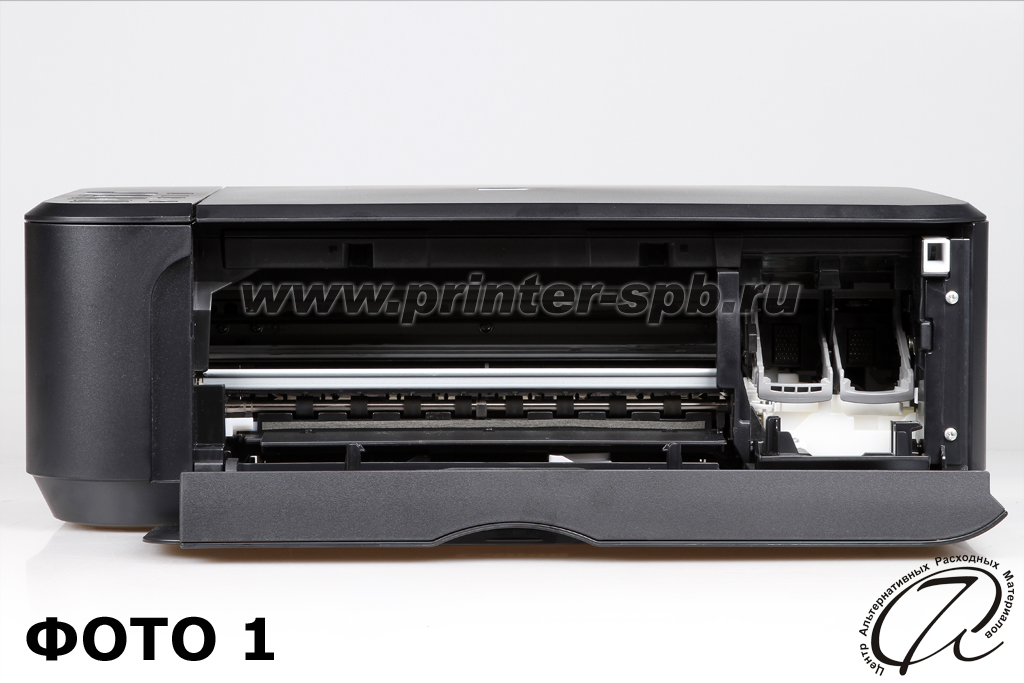

1. Подготовка принтера. Включите принтер, откройте внутреннюю дверцу доступа к картриджам. Дождитесь, когда каретка переместится в позицию замены картриджей и снимите их (ФОТО 1). Обесточьте принтер, это позволит свободно перемещать каретку рукой в любое положение при установке СНПЧ.

В системе можно использовать как новые картриджи, так и бывшие в эксплуатации.И те и другие картриджи необходимо обязательно проверить, чтобы они выдавали нормальную тестовую страницу.Если картриджи БУ, то необходимо их дозаправить, чтобы они были полные, как это сделать - читайте отдельную инструкцию.

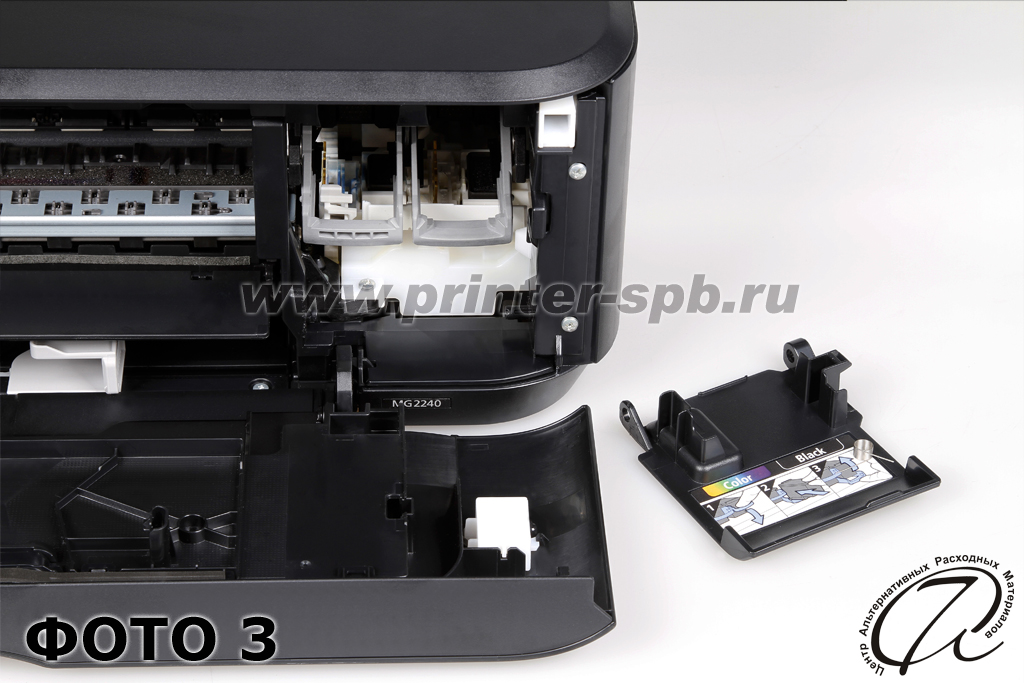

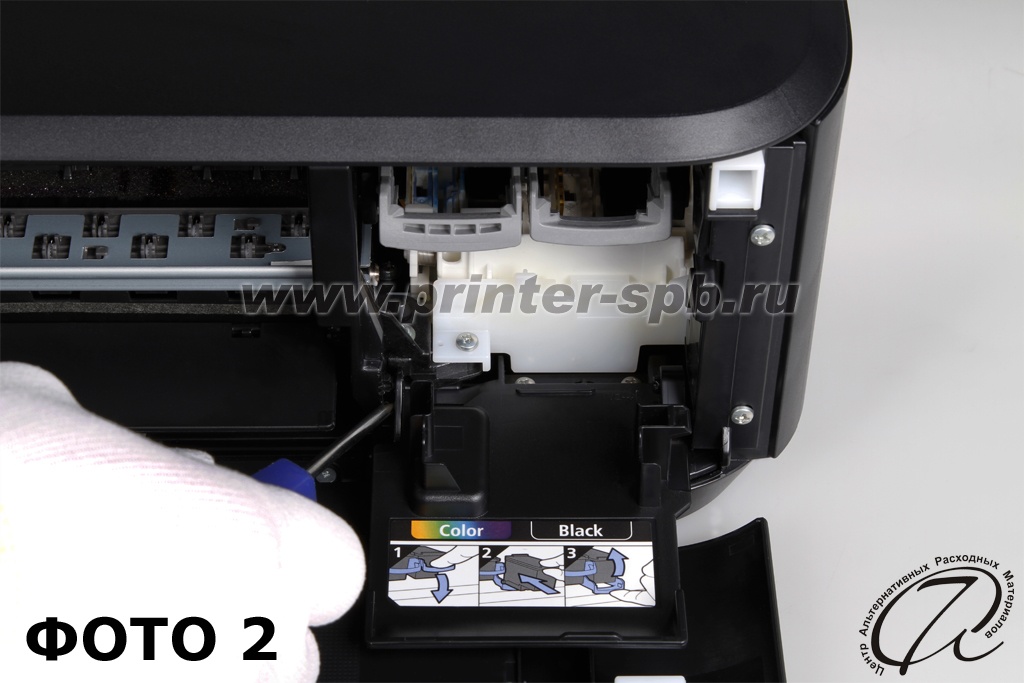

2. Демонтируйте крышку картриджного отсека (ФОТО 2 и 3). Можно использовать отвёртку.

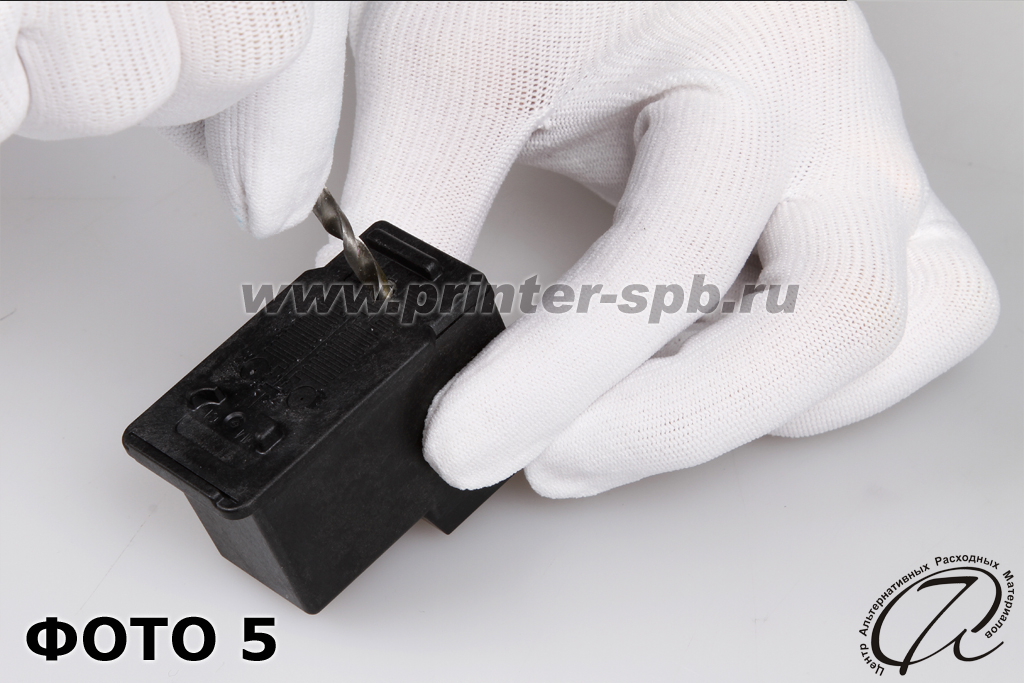

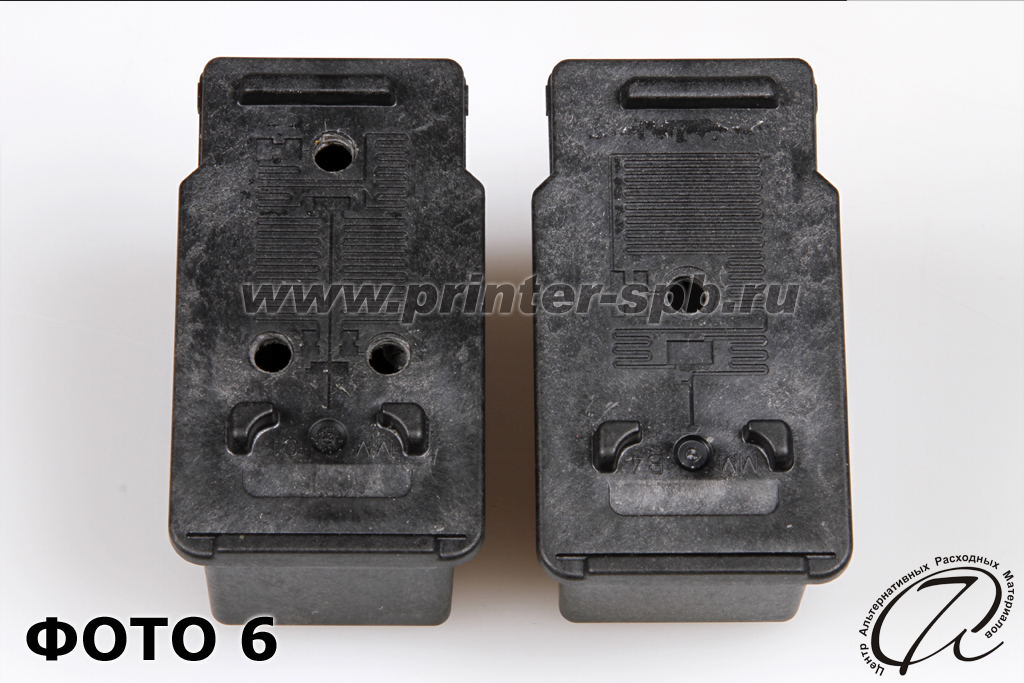

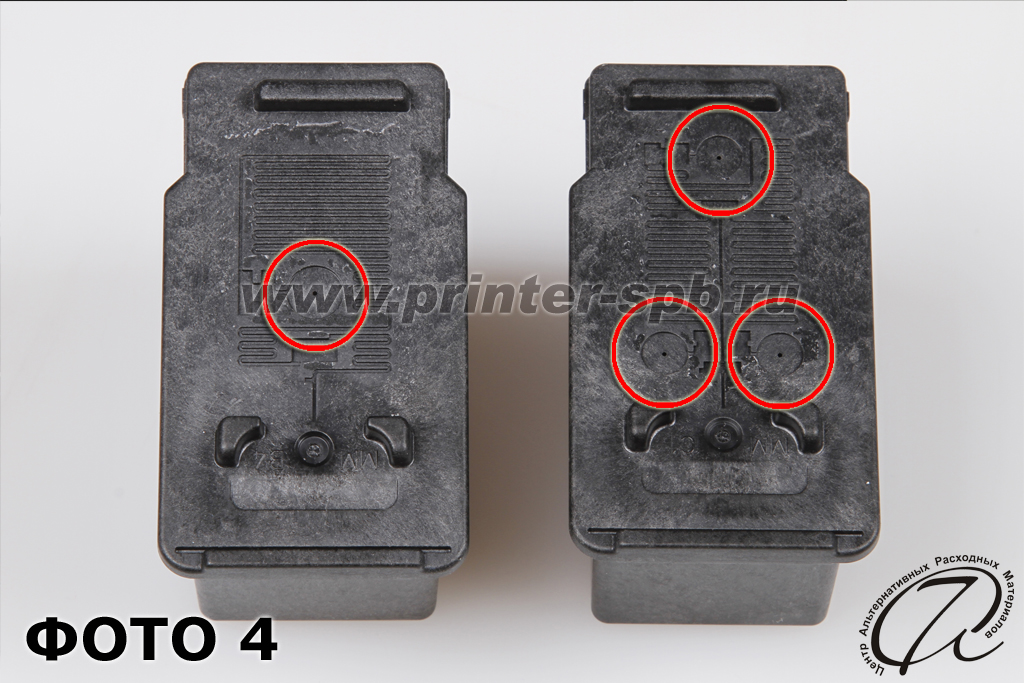

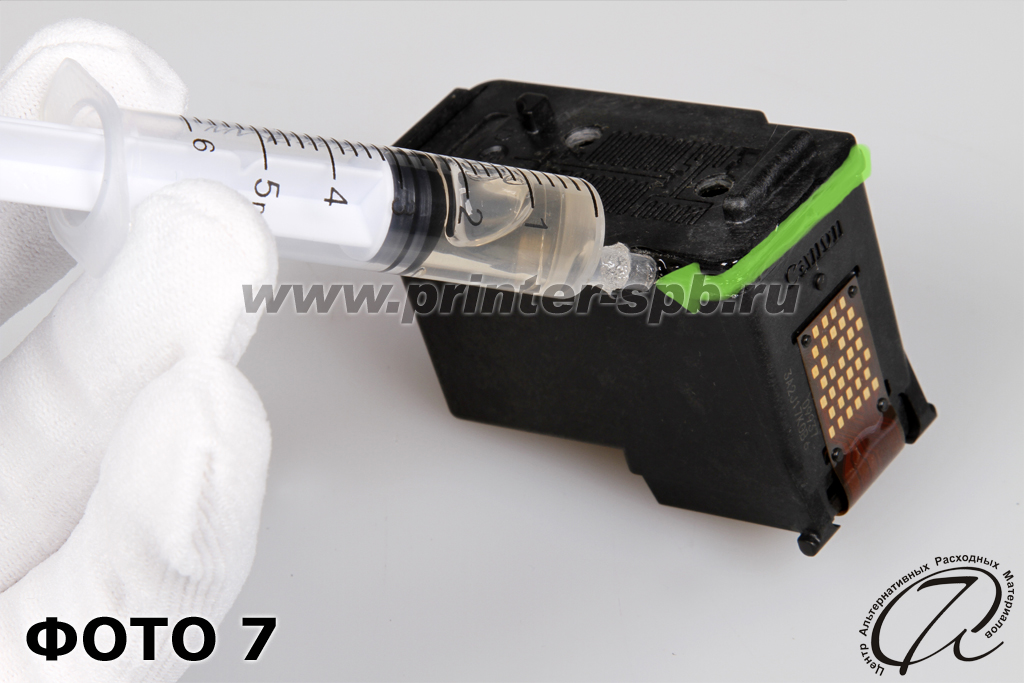

3. Подготовка картриджей. Снимите наклейки с картриджей. Сверлом, входящим в набор, сделайте отверстия в указанном месте на ФОТО 4, диаметром 4мм (ФОТО 5 и 6). Проклейте по периметру место соединения крышки картриджа с корпусом (ФОТО 7).

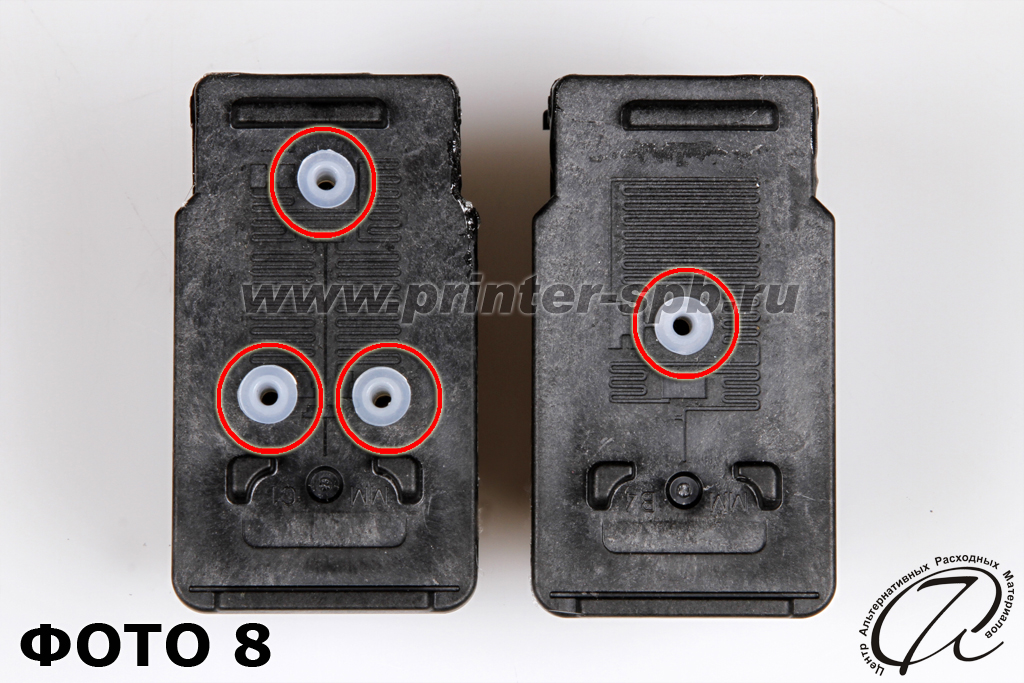

4. Вставьте в отверстия уплотнители (ФОТО 8), вставьте не до конца – наполовину.

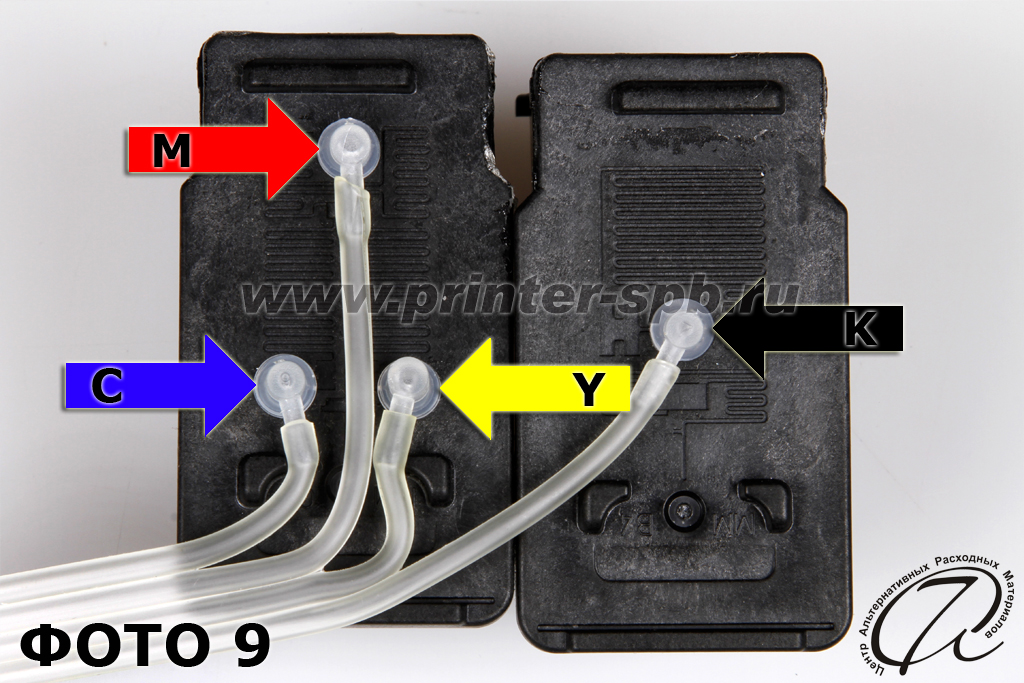

5. Подсоедините шлейф, строго соблюдая укладку капилляров. На ФОТО 9, стрелочками обозначены цвета отсеков С-М-Y-К (Синий, Пурпурный, Желтый, Черный).

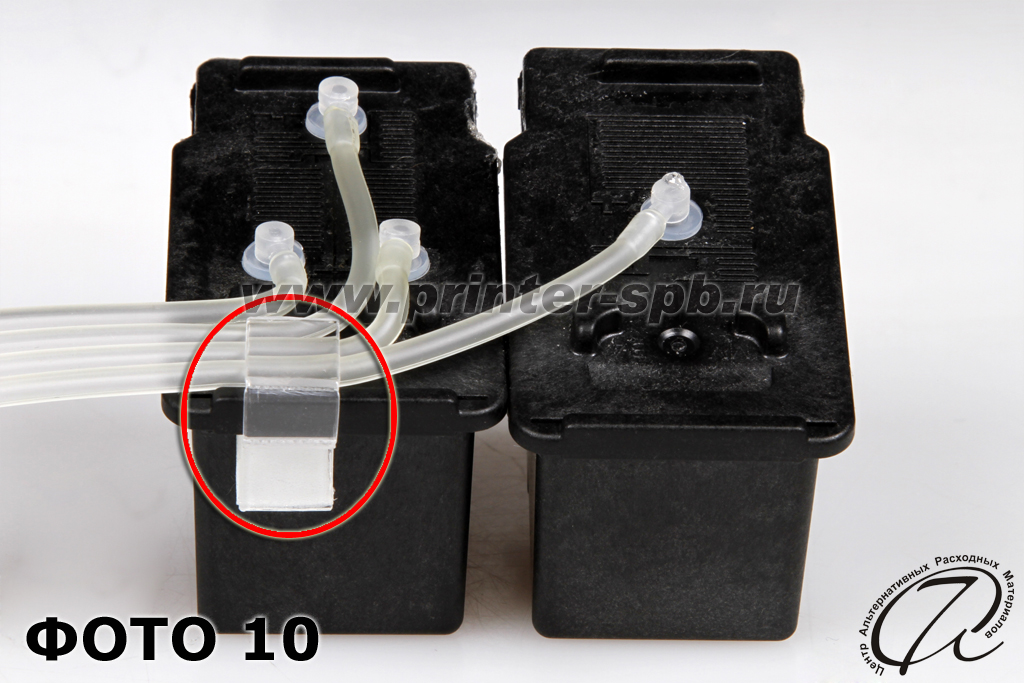

6. Установите Г-образную клипсу на цветной картридж и зафиксируйте шлейф согласно ФОТО 10.

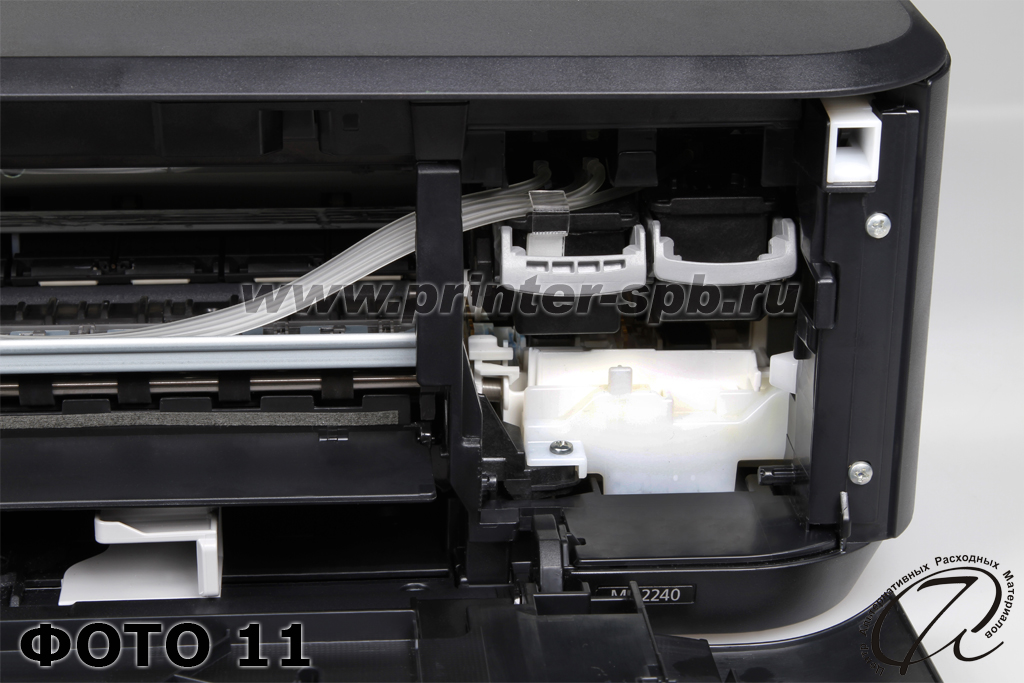

7. Подготовленные картриджи установите в каретку принтера и заблокируйте их – поднимите блокировочные рычаги вверх (ФОТО 11).

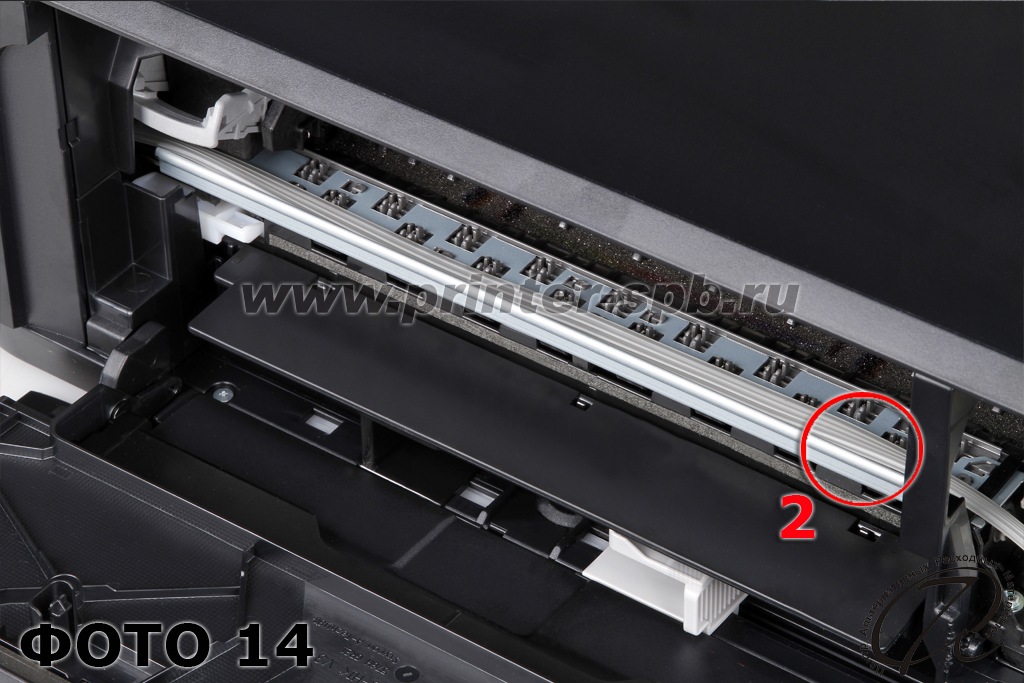

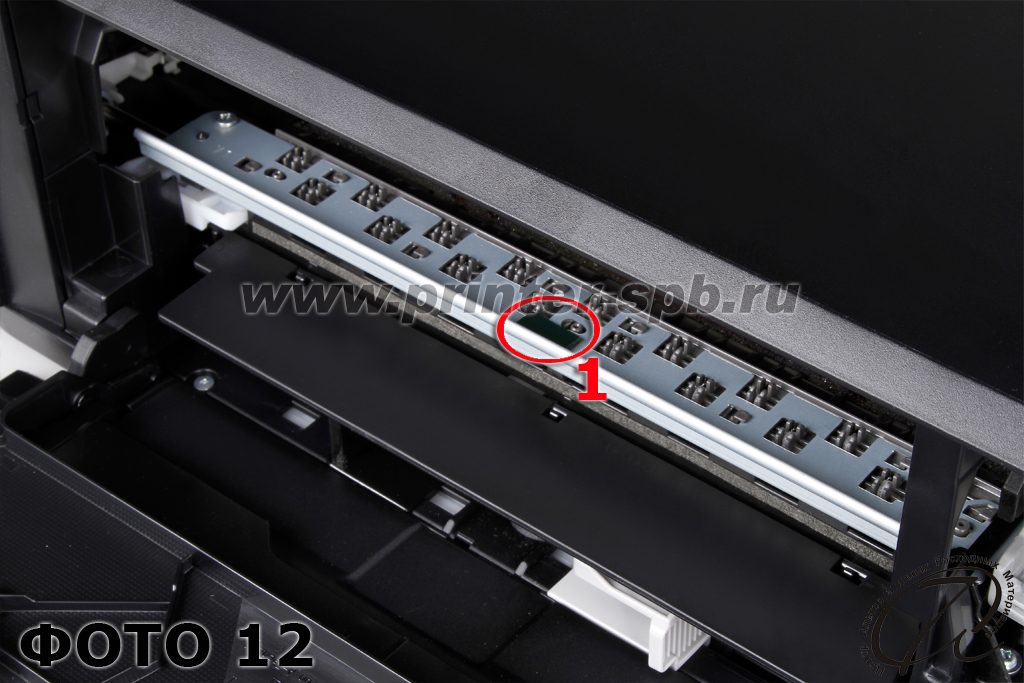

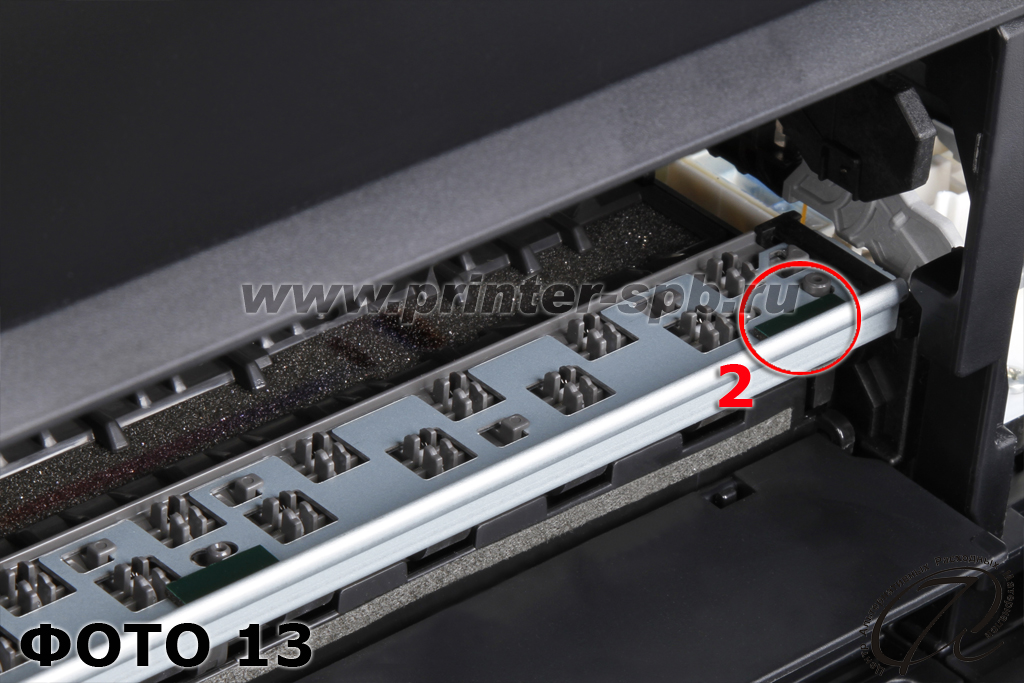

8. Установите первый скотч в указанном месте под цифрой 1, ФОТО 12. Затем установите скотч под цифрой 2, ФОТО 13. Переместите каретку влево до упора. Для формирования оптимального радиуса петли, к шлейфу должно быть приложено минимальное растягивающее усилие. Капиллярный шлейф закрепите скотчем в указанном месте под цифрой 2 (на горизонтальной поверхности шасси принтера, согласно ФОТО 14).

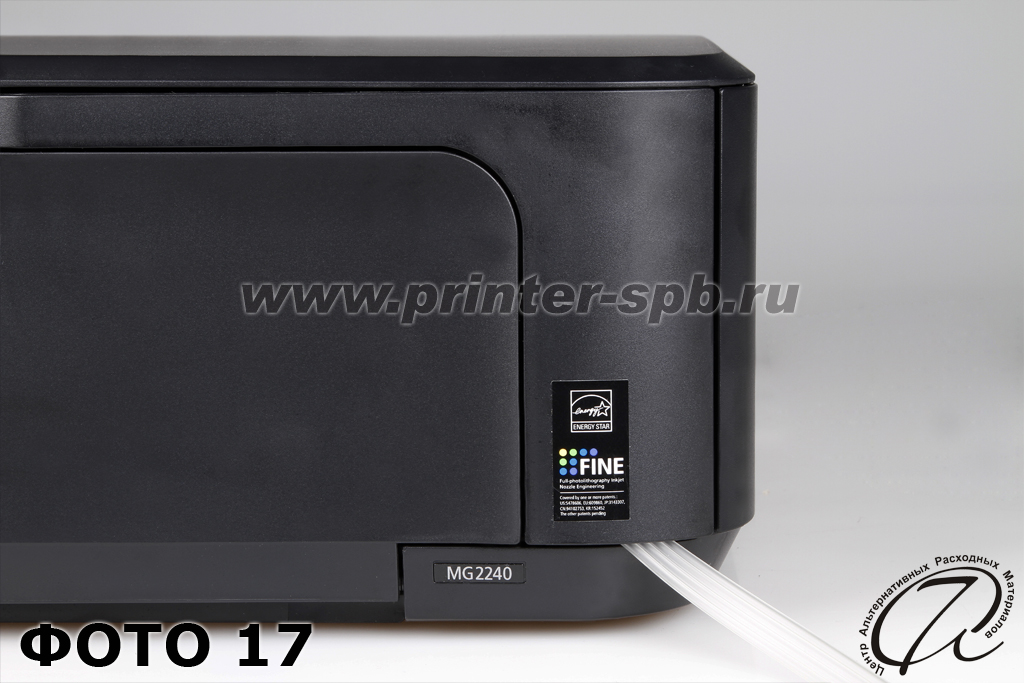

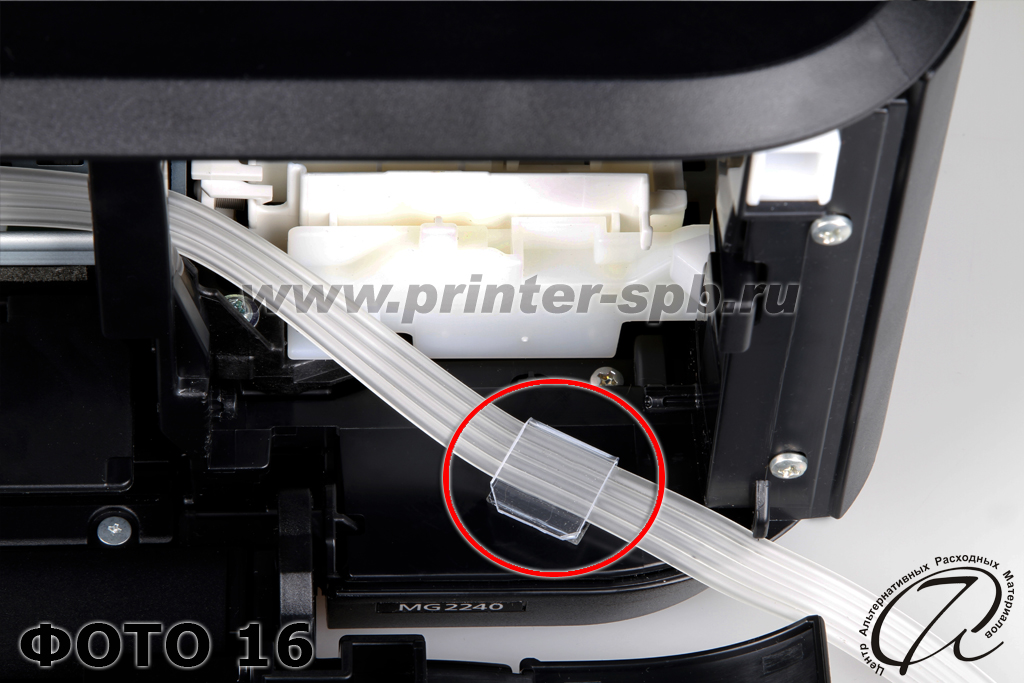

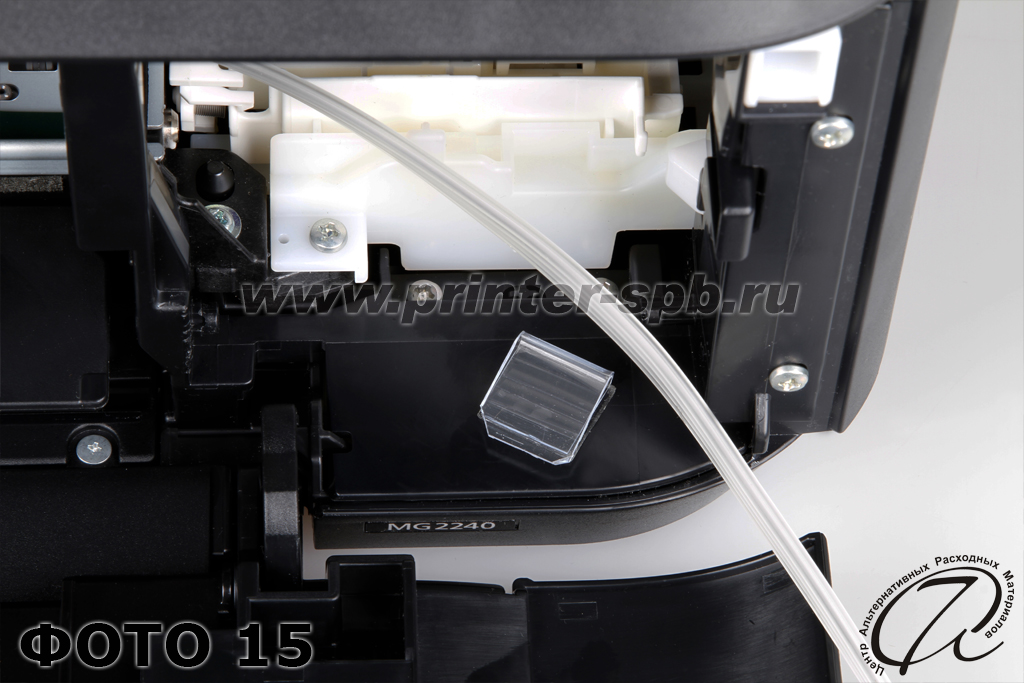

9. Установите клипсу около картриджного отсека, как показано на ФОТО 15. Закрепите клипсой капиллярный шлейф (ФОТО 16). Можете пока закрыть дверцу доступа принтера. Система готова к заправке чернилами (ФОТО 17).

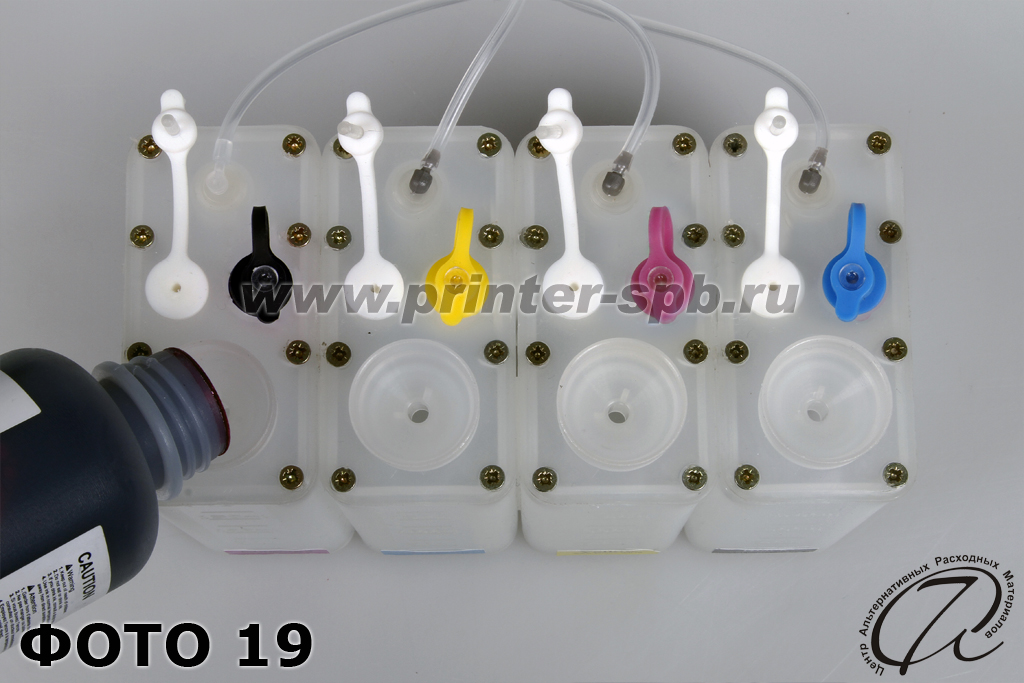

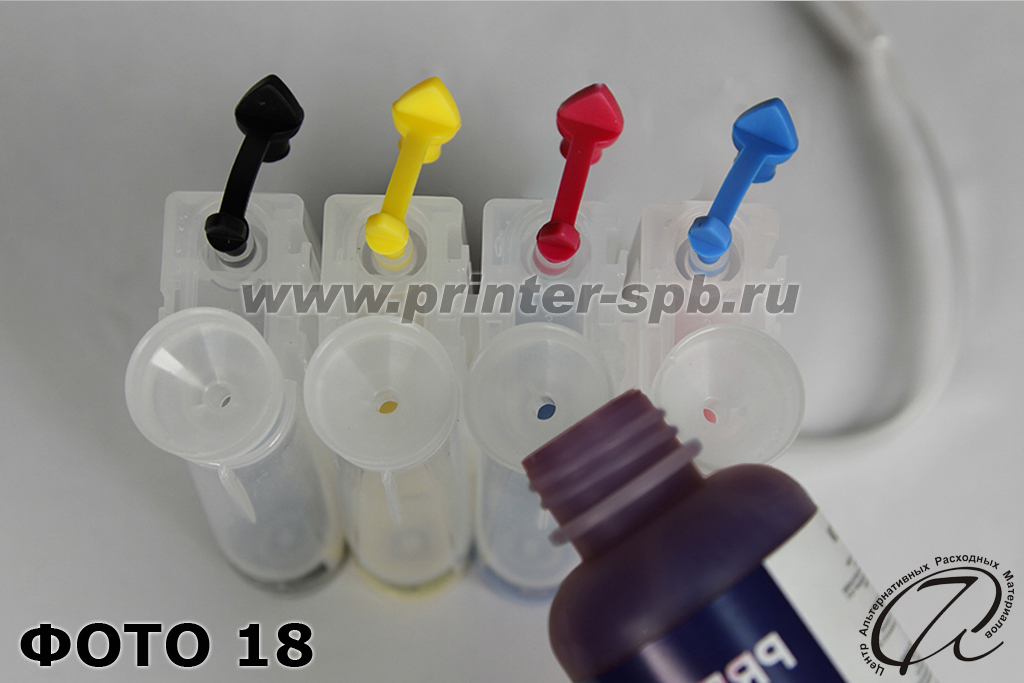

10. Заправка емкостей. Для этого закройте заглушками маленькие отверстия (для системы СТАНДАРТ, ФОТО 18). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для заправки системы ПРЕМИУМ — откройте белые пробки и закройте цветные (ФОТО 19). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

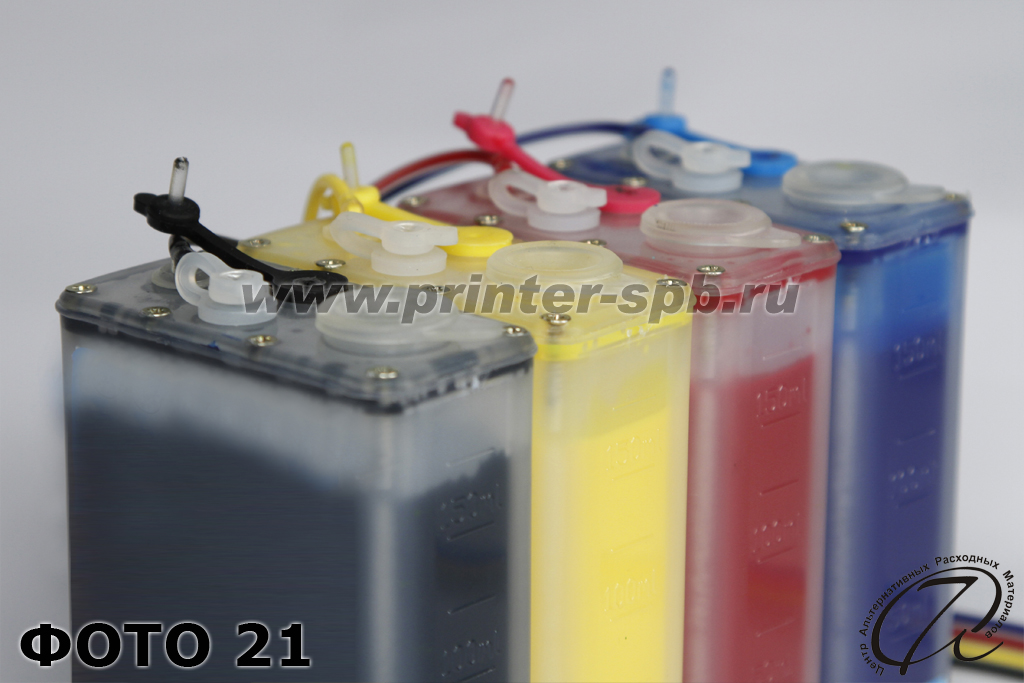

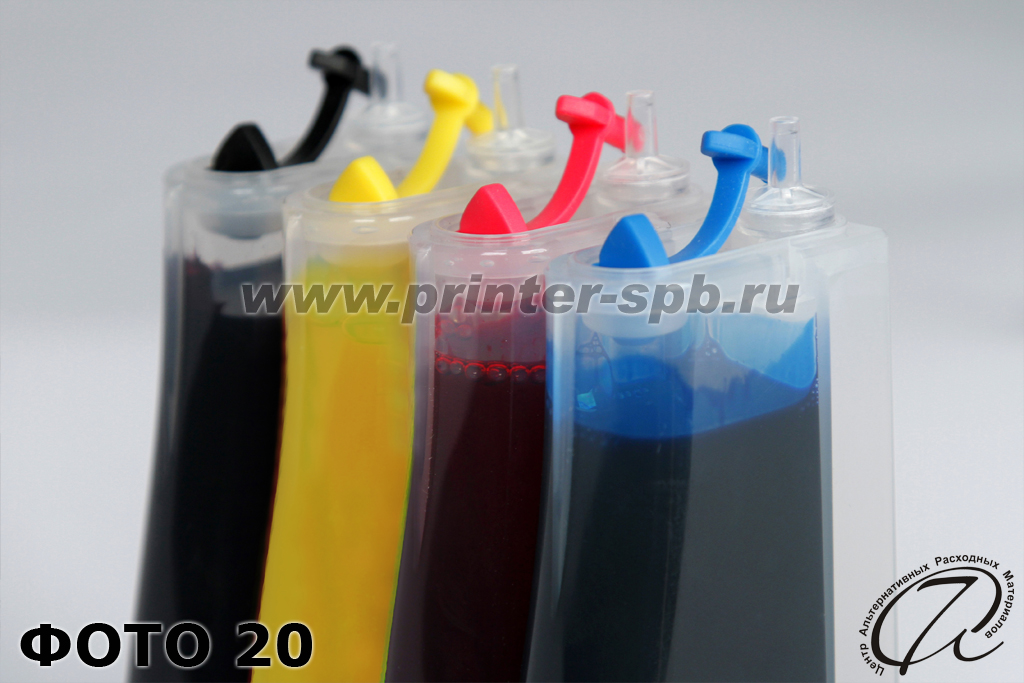

11. Выньте воронки и закройте заправочные отверстия пробками. Далее откройте воздушные отверстия: в системе СТАНДАРТ откройте маленькие отверстия и вставьте в них воздушные фильтры (ФОТО 20), а в системе ПРЕМИУМ откройте цветные пробки и закройте белые (ФОТО 21). Не опускайте шлейф ниже уровня емкостей, иначе чернила начнут литься через капилляры шлейфа.

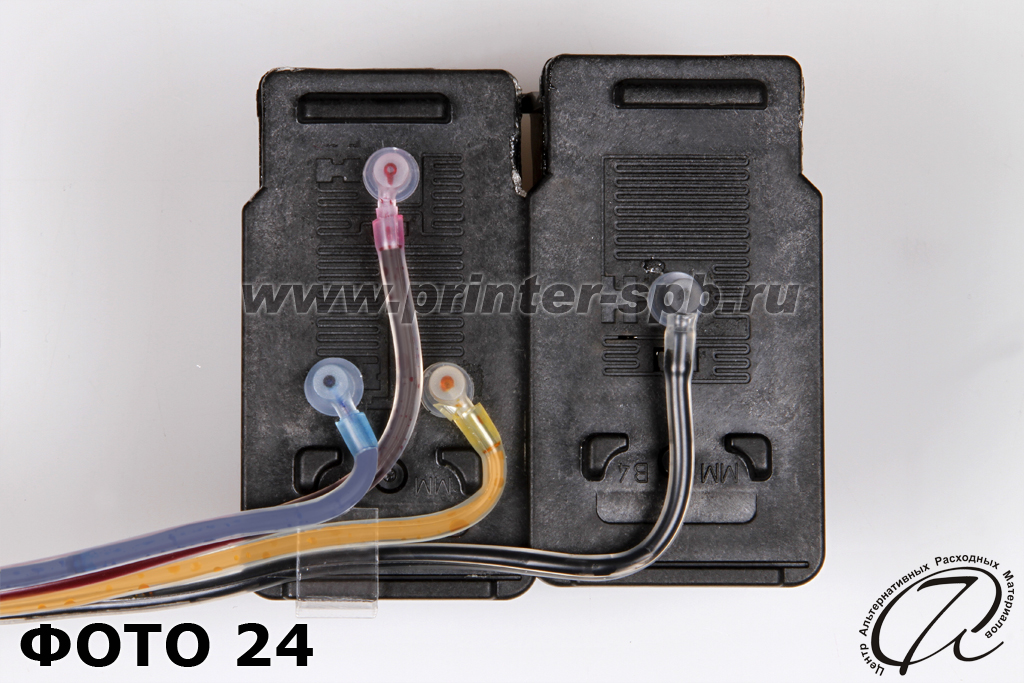

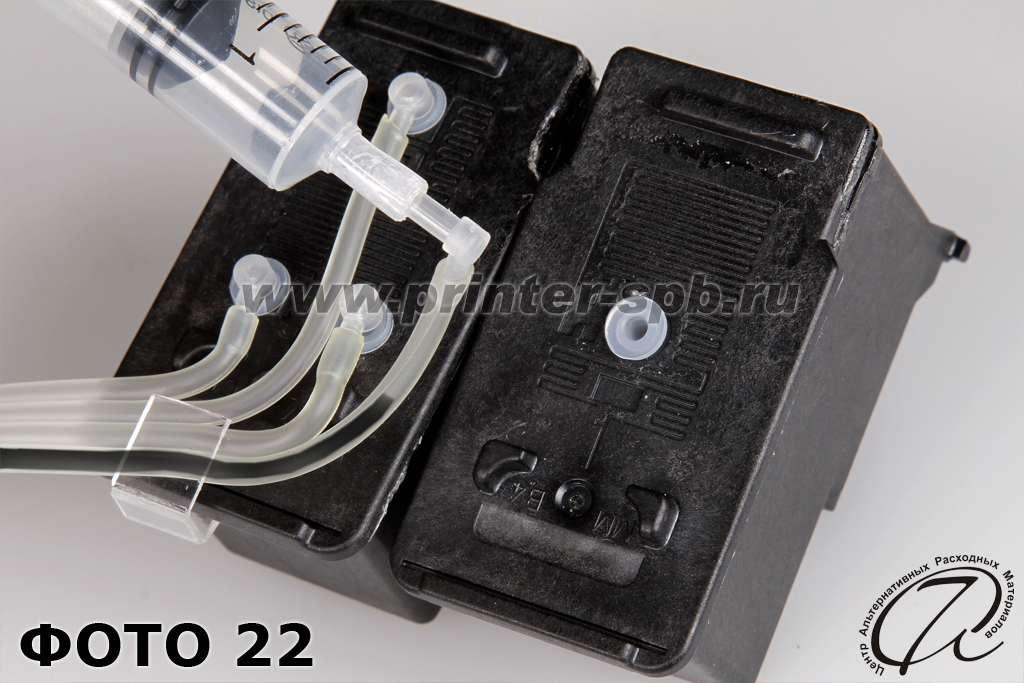

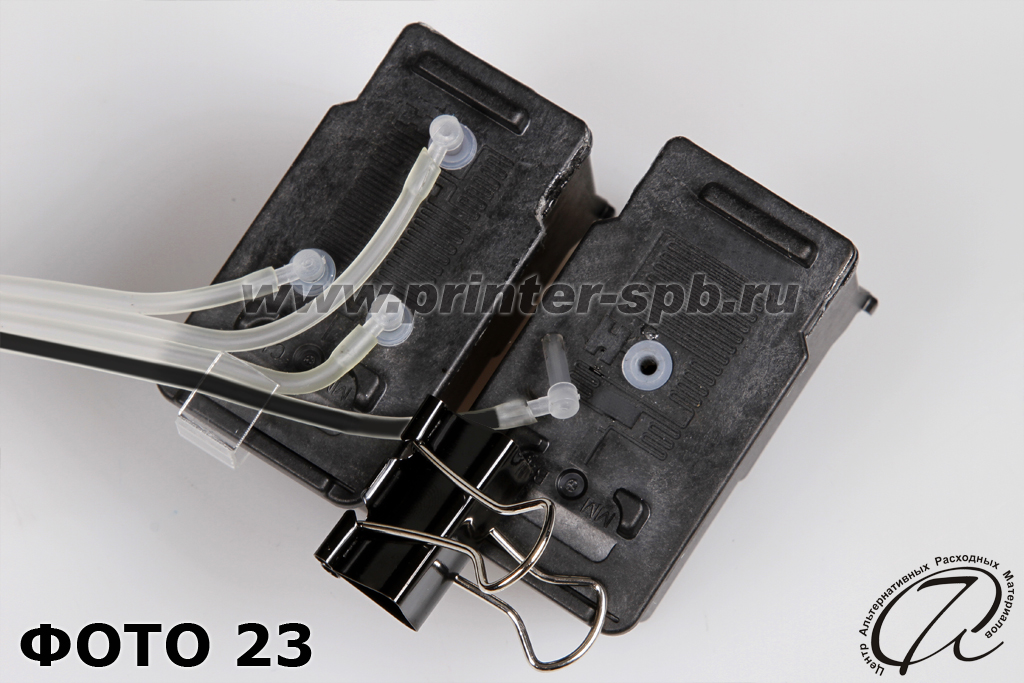

12. Заправка системы. Поочерёдно вставьте уголок в носик шприца и потяните поршень на себя, пока капилляр полностью не заполнится чернилами (ФОТО 22). Пережмите капилляр зажимом (ФОТО 23) и вставьте его обратно в картридж, после этого зажим снимите. Проделайте с остальными капиллярами то же самое (ФОТО 24).


13. Заправленные картриджи установите в каретку принтера и заблокируйте их – поднимите блокировочные рычаги вверх.

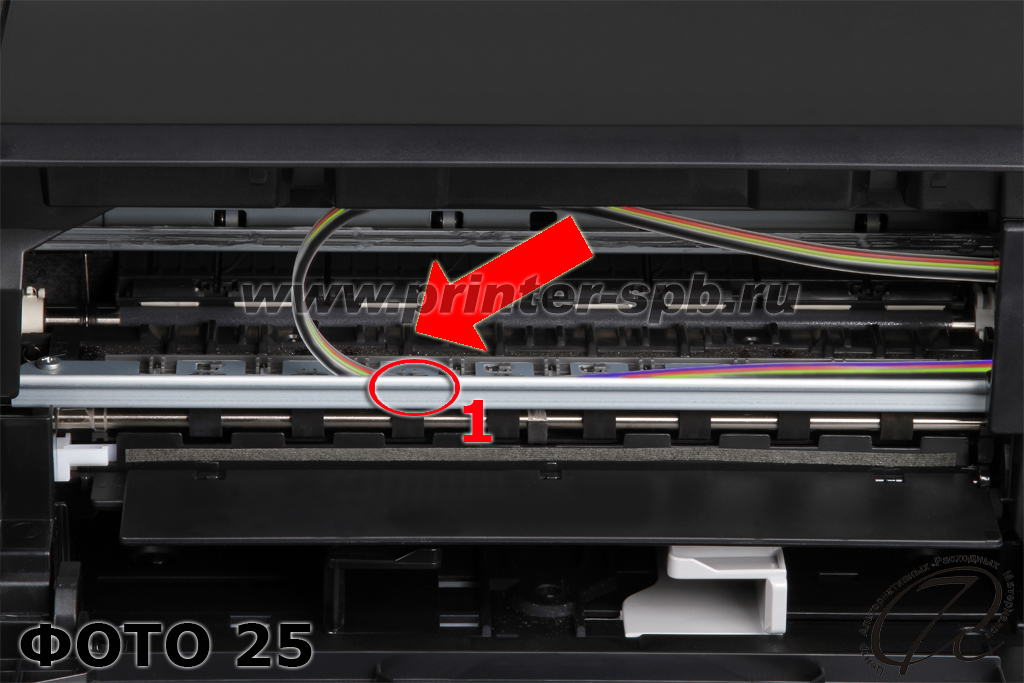

Закрепите шлейф скотчем в указанном месте под цифрой 1 (на горизонтальной поверхности шасси принтера, согласно ФОТО 25).

Проверьте ход каретки, перемещая её вручную в крайние левое и правое положения. При этом капиллярный шлейф не должен мешать движению, в противном случае необходимо отрегулировать фиксированную длину шлейфа.

Примечание: несмотря на то, что фиксированная длина подвижной части капиллярного шлейфа устанавливается при изготовлении системы, может возникнуть необходимость в её корректировке. Это обусловлено рядом причин: влиянием чернил на материал капиллярного шлейфа, температурой окружающей среды и т.д.

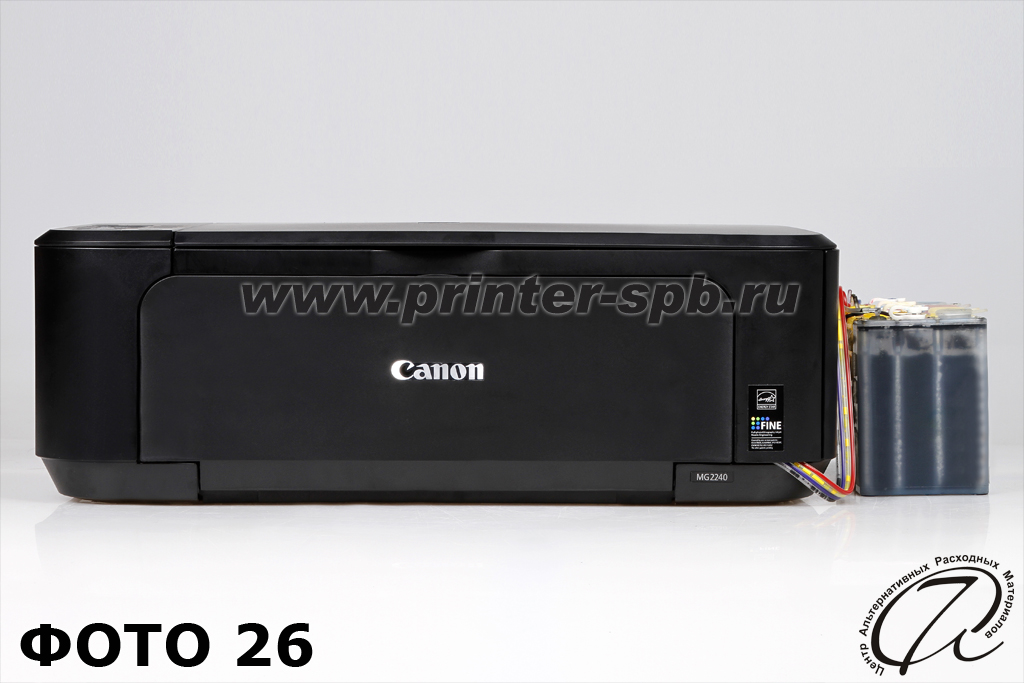

14. Закройте дверцу доступа. СНПЧ установлена.


Система установлена.

Убедитесь, что воздушные отверстия ёмкостей открыты, капилляры шлейфа нигде не пережаты, а каретка свободно достаёт своих крайних положений. Включите принтер и сделайте тест дюз. Если тест дюз не проходит на 100%, сделайте пару прочисток и дайте постоять принтеру час, после этого повторите тест дюз.

Печатайте регулярно - не реже одного раза в неделю/две недели, печатайте как минимум одну полноцветную страницу формата А4.
